Jak tace do obróbki cieplnej maksymalizują wydajność i żywotność pieca przemysłowego

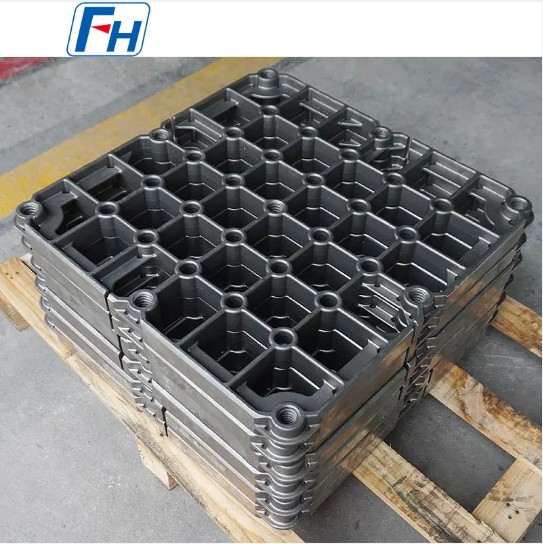

Tace do obróbki cieplnej to podstawowe elementy narzędzi stosowane w przemysłowych piecach do obróbki cieplnej do mocowania przedmiotów podczas ogrzewania, hartowania, odpuszczania i innych procesów termicznych. Dobór materiałów, projekt konstrukcyjny i procesy produkcyjne bezpośrednio determinują jakość obróbki cieplnej, wydajność produkcji i żywotność sprzętu. Tace wykonane na zamówienie, wykonane z żaroodpornych stali stopowych najwyższej jakości (takich jak 1.4848, 1.4849, 2.4879, SCH13 itp.) mogą pracować stabilnie i długoterminowo w środowiskach o wysokiej temperaturze w zakresie od 900°C do 1150°C, zapewniając od 3 do 5 razy dłuższą żywotność w porównaniu ze zwykłymi tacami ze stali węglowej . Tace te są niezbędnym, kluczowym wyposażeniem w precyzyjnej obróbce metali, przemyśle lotniczym, motoryzacyjnym i innych sektorach.

Funkcjonalne pozycjonowanie i scenariusze zastosowania tac do obróbki cieplnej

Tace do obróbki cieplnej pełnią w piecach przemysłowych trzy podstawowe funkcje: przenoszenie obciążenia, pozycjonowanie i przenoszenie ciepła. W zależności od rodzaju pieca i wymagań procesu, tace można podzielić na wiele typów, z których każdy jest zoptymalizowany strukturalnie pod kątem określonych scenariuszy zastosowań.

Typy tac głównych według klasyfikacji pieca

• Tace podstawy pieca typu studniowego : Używany do podparcia dna w piecach studniowych/wgłębnych, przenoszących duże obciążenia pionowe, zwykle o promieniowych konstrukcjach żebrowych
• Tace z paleniskiem rolkowym : Stosowany w piecach z trzonem rolkowym, z prowadnicami lub rowkami na dnie pasującymi do rolek pieca, umożliwiającymi ciągły transport
• Tace typu pudełkowego : Nadaje się do pieców skrzynkowych typu wsadowego, głównie prostokątnych konstrukcji płaskich lub kratowych, co ułatwia załadunek i rozładunek wózkiem widłowym
• Tace torowe do pieców ciągłych : Stosowany w zautomatyzowanych liniach produkcyjnych ciągłych, współpracujących z popychaczami lub przenośnikami łańcuchowymi w celu zautomatyzowanego przetwarzania wsadowego
• Tace uniwersalne do pieców wielofunkcyjnych : Kompatybilny z wieloma typami pieców, wysoce znormalizowana konstrukcja, odpowiednia do produkcji wielogatunkowej w małych i średnich seriach

Typowe obszary zastosowań

Wybór kluczowego materiału: porównanie wydajności żaroodpornych stali stopowych

Wybór materiału dla tace do obróbki cieplnej jest głównym czynnikiem decydującym o ich wydajności i żywotności. Różne składy stopów zapewniają odrębną wydajność w wysokich temperaturach i właściwości mechaniczne.

Właściwości powszechnie stosowanych żaroodpornych materiałów stopowych

Podstawowe zasady doboru materiałów : W przypadku półek pracujących w atmosferze nawęglającej należy preferować stopy o wysokiej zawartości chromu i niklu (takie jak 1.4848, 1.4849), ponieważ chrom tworzy na powierzchni gęstą warstwę ochronną Cr₂O₃, która skutecznie zapobiega przenikaniu atomów węgla do osnowy. W atmosferze czystego utleniania zawartość niklu można odpowiednio zmniejszyć, aby kontrolować koszty, ale zawartość chromu musi pozostać powyżej 20%, aby utrzymać odporność na utlenianie.

Podstawy projektowania konstrukcyjnego: kluczowe czynniki wpływające na żywotność

Projekt konstrukcyjny tac do obróbki cieplnej wymaga zrównoważenia nośności, równomierności termicznej i odprężenia termicznego. Niewłaściwa konstrukcja jest główną przyczyną przedwczesnego uszkodzenia korytka (deformacja, pękanie, zapadanie się pod wpływem pełzania).

Pięć podstawowych elementów optymalizacji konstrukcji

1. Projekt grubości ścianki : Grubość ścianki głównej tacy wynosi zazwyczaj od 8 mm do 20 mm. Zbyt cienki prowadzi do niewystarczającej wytrzymałości i nadmiernego utleniania; zbyt gruby zwiększa pojemność cieplną, wydłuża cykle grzewcze i intensyfikuje naprężenia termiczne. Dane empiryczne pokazują, że na każde 2 mm wzrostu grubości ścianki ciężar korytka wzrasta o około 15%, podczas gdy trwałość pełzania w wysokiej temperaturze poprawia się jedynie o około 5% , wymagające optymalizacji pomiędzy wytrzymałością a wydajnością cieplną.
2. Układ żeber : Powszechnie stosowane są żebra promieniowe lub o strukturze plastra miodu. Struktury o strukturze plastra miodu zwiększają sztywność o ponad 40%, jednocześnie zmniejszając wagę i ułatwiają cyrkulację gazu w piecu, kontrolując równomierność temperatury przedmiotu obrabianego w zakresie ± 5°C.
3. Kompensacja rozszerzalności cieplnej : Gdy tace nagrzewają się od temperatury pokojowej do 1000°C, rozszerzalność liniowa może osiągnąć od 10 mm do 15 mm (na metr długości). W projekcie należy uwzględnić szczeliny dylatacyjne lub elastyczne struktury połączeń; w przeciwnym razie koncentracja naprężeń termicznych spowoduje pękanie spoiny.
4. Projekt toru dolnego : Dolne tory korytek trzonu rolkowego muszą dokładnie pasować do rolek pieca. Twardość gąsienic powinna być od 30 do 50 HBW niższa niż twardość rolek pieca, aby uniknąć uszkodzenia drogich powierzchni rolek. Rozstaw torów wynosi zazwyczaj od 300 mm do 600 mm i jest obliczany na podstawie długości tacy i nośności.
5. Struktury układania i pozycjonowania : Tace do układania wielowarstwowego powinny być wyposażone w występy pozycjonujące lub słupki prowadzące, aby zapewnić, że odchylenie od pionu podczas układania nie przekracza 2 mm/m, zapobiegając przewróceniu się i zapewniając kanały przepływu gazów w piecu.

Procesy produkcyjne i kontrola jakości

Produkcja tacek do obróbki cieplnej obejmuje procesy precyzyjnego odlewania, spawania lub kucia. Kontrola jakości na każdym etapie ma bezpośredni wpływ na niezawodność i żywotność produktu końcowego.

Zalety procesów odlewania precyzyjnego

W przypadku tacek o skomplikowanych kształtach, z licznymi żebrami i otwartymi strukturami, preferowanym procesem jest odlewanie precyzyjne (odlewanie metodą traconą lub odlewanie w formach piaskowych). Tace odlewane umożliwiają formowanie w kształcie zbliżonym do netto przy stopniu wykorzystania materiału do 70% lub wyższym, jednolitej strukturze wewnętrznej i braku stref wpływu ciepła spawu. Tace odlewane wykorzystujące technologię topienia próżniowego i krzepnięcia kierunkowego wykazują o 25% do 35% wyższą wytrzymałość na zerwanie w wysokiej temperaturze niż konstrukcje spawane , szczególnie odpowiedni do środowisk pracy ciągłej o dużym obciążeniu.

Kontrola procesu konstrukcji spawanych

Tace spawane nadają się do dużych i bardzo dużych specyfikacji (waga pojedynczego elementu przekracza 500 kg). Do spawania należy używać żaroodpornych materiałów wypełniających odpowiadających metalowi nieszlachetnemu, przy ścisłej kontroli dopływu ciepła. Obróbka roztworem po spawaniu w temperaturze od 1050°C do 1100°C jest obowiązkowa w celu wyeliminowania naprężeń szczątkowych spawania i przywrócenia odporności na korozję . Jakość spoiny należy sprawdzić za pomocą badań radiograficznych (RT) lub ultradźwiękowych (UT), aby upewnić się, że nie występują braki wtopienia, porowatość i inne wady.

Standardy kontroli jakości

• Analiza składu chemicznego: wykrywanie spektrometrem zawartości pierwiastków stopowych w celu zapewnienia zgodności z normami materiałowymi (takimi jak normy DIN, ASTM lub GB)
• Badanie właściwości mechanicznych: próby rozciągania w temperaturze pokojowej i w wysokiej temperaturze, badania twardości w celu sprawdzenia wskaźników wytrzymałości materiału
• Kontrola dokładności wymiarowej: współrzędnościowa maszyna pomiarowa (CMM) wykrywa krytyczne wymiary dopasowania, z tolerancjami zwykle kontrolowanymi w zakresie ± 1 mm
• Kontrola jakości powierzchni: Testy wizualne i penetracyjne (PT) w celu sprawdzenia braku pęknięć, dziur piaskowych i innych wad powierzchniowych
• Certyfikacja systemu zarządzania: System zarządzania jakością ISO9001 i certyfikacja systemu zarządzania środowiskowego ISO14001 w celu zapewnienia pełnej identyfikowalności procesu

Strategie wydłużania okresu użytkowania i konserwacji

Nawet w przypadku materiałów i procesów najwyższej jakości tace do obróbki cieplnej mają ograniczoną żywotność w trudnych warunkach pracy. Naukowe strategie konserwacji mogą wydłużyć średni okres użytkowania o 30% do 50%.

Typowe tryby awarii i środki zapobiegawcze

Najlepsze praktyki dotyczące codziennej konserwacji

• Kontrola obciążenia : Obciążenie pojedynczej tacy nie powinno przekraczać 85% obciążenia projektowego, aby uniknąć lokalnej koncentracji naprężeń powodującej wczesną deformację
• Zarządzanie temperaturą : Rzeczywista temperatura robocza powinna być co najmniej 50°C niższa od maksymalnej temperatury roboczej materiału, aby zapewnić margines bezpieczeństwa na wypadek przypadkowego przegrzania
• Przegląd okresowy : Przeprowadzić kompleksową kontrolę co 500 cykli pieca, mierząc odkształcenie wymiarów krytycznych; zaprzestać używania, gdy odkształcenie przekracza 3 mm
• Czyszczenie powierzchni : Natychmiast usunąć przywartą zgorzelinę tlenkową i warstwy nawęglania, aby zapobiec miejscowemu przyspieszeniu korozji i zanieczyszczeniu powierzchni przedmiotu obrabianego
• Użycie rotacji : Ustanowienie systemu rotacji tac, aby zapobiec ciągłej, długotrwałej pracy poszczególnych tac przy dużym obciążeniu, równoważąc ogólne zużycie

Indywidualny projekt: dopasowanie określonych wymagań procesu

Podczas gdy standardowe tace oferują wszechstronność i oszczędność, niestandardowe projekty mogą znacznie poprawić jakość obróbki cieplnej i wydajność produkcji w określonych scenariuszach procesów.

Gdy potrzebne są niestandardowe tace

Dostosowane tace do obróbki cieplnej są zalecane w przypadku wystąpienia następujących warunków:

• Przedmioty obrabiane mają specjalne kształty (takie jak długie wały, części cienkościenne, nieregularne kształty), których nie można stabilnie ustawić na standardowych tacach lub ryzykują uszkodzenia kolizyjne
• Procesy wymagają ścisłej jednorodności temperatury (np. ±3°C dla części lotniczych), co wymaga zoptymalizowanej struktury wentylacji tacy
• Żywotność istniejących tac jest zbyt krótka, a częsta wymiana powoduje straty w wyniku przestojów przekraczające przyrostowy koszt dostosowania
• Zautomatyzowane linie produkcyjne wymagają, aby tace precyzyjnie współpracowały z ramionami robotów i systemami transportowymi
• Produkty o wysokiej wartości dodanej mają wyjątkowo wysokie wymagania dotyczące jakości powierzchni, w związku z czym należy unikać śladów styku z tacą

Kluczowe parametry wejściowe dla projektów niestandardowych

Profesjonalny projekt niestandardowej tacy wymaga od użytkowników podania następujących parametrów technicznych: typ pieca i efektywne wymiary strefy roboczej, maksymalna temperatura robocza i wymagania dotyczące jednorodności temperatury, masa pojedynczego elementu i całkowita przedmiotów obrabianych załadowanych do pieca, rodzaj atmosfery technologicznej (utlenianie/nawęglanie/azotowanie/próżnia), metoda załadunku/rozładunku (ręczna/wózek widłowy/ramię robota), oczekiwany docelowy okres użytkowania . W oparciu o te parametry inżynierowie mogą wykorzystać analizę elementów skończonych (FEA) do symulacji rozkładu naprężeń termicznych i mechanicznych, optymalizacji konstrukcji i przewidywania żywotności.
