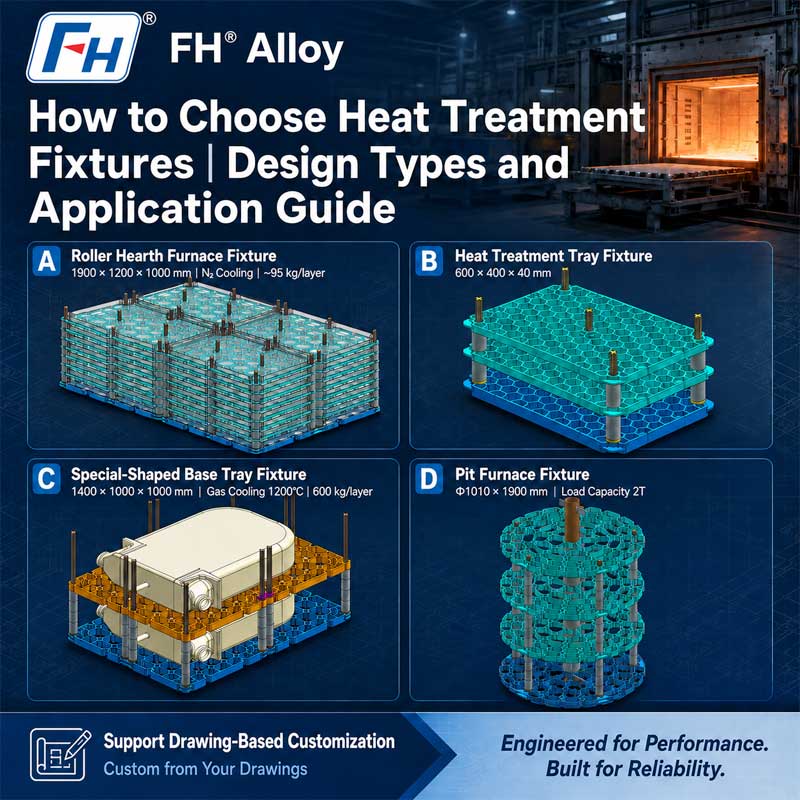

Jak wybrać urządzenia do obróbki cieplnej | Typy projektów i przewodnik po zastosowaniach

W przemysłowej produkcji obróbki cieplnej osprzęt to znacznie więcej niż proste nośniki używane do przenoszenia komponentów do i z pieców.

Odpowiednio zaprojektowane urządzenie do obróbki cieplnej pomaga kontrolować:

• Pozycjonowanie komponentów

• Dystrybucja ciepła

• Wydajność ładowania

• Spójność produkcji

• Odkształcenie w wysokiej temperaturze


Jednak wybór odpowiedniego urządzenia nie zawsze jest prosty.

Oprawa, która sprawdza się dobrze w przypadku małych partii komponentów, może nie nadawać się do ciężkich odlewów. Konstrukcja stosowana w konwencjonalnym piecu może nie spełniać wymagań procesu próżniowej obróbki cieplnej.

Prawidłowe rozwiązanie zależy od zależności pomiędzy:

• Geometria przedmiotu obrabianego

• Typ pieca

• Zakres temperatur

• Metoda ładowania

• Cykl produkcyjny

• Wydajność materiału


W tym przewodniku wyjaśniono główne typy osprzętu do obróbki cieplnej oraz sposób, w jaki inżynierowie wybierają odpowiedni projekt do różnych zastosowań przemysłowych.
FH® Alloy zapewnia dostosowane osprzęt do obróbki cieplnej w oparciu o rysunki klienta, warunki pieca i wymagania produkcyjne.

Dlaczego wybór uchwytu do obróbki cieplnej ma znaczenie
Podczas obróbki cieplnej elementy są poddawane wielokrotnemu narażeniu na wysokie temperatury i cykle termiczne.

Oprawa musi zachować swoją funkcję konstrukcyjną, jednocześnie podtrzymując przedmiot obrabiany.

Niewłaściwy projekt oprawy może prowadzić do:

• Zniekształcenie przedmiotu obrabianego

• Nierówne ogrzewanie

• Zmniejszona wydajność pieca

• Krótka żywotność oprawy
• Zwiększone koszty produkcji


W przypadku producentów prowadzących ciągłe operacje obróbki cieplnej wydajność osprzętu wpływa bezpośrednio na produktywność.
Dobrze zaprojektowana oprawa powinna zapewniać równowagę pomiędzy:
Wytrzymałość mechaniczna Przenikanie ciepła Optymalizacja masy Żywotność

Różne konstrukcje urządzeń do obróbki cieplnej i ich zastosowania
Istnieje kilka typowych konfiguracji osprzętu stosowanych w piecach przemysłowych.
Najlepszy wybór zależy od kształtu elementu, wymagań procesu i środowiska pieca.

Kosze do obróbki cieplnej: elastyczne rozwiązania do przetwarzania wsadowego
Kosze do obróbki cieplnej są powszechnie wybierane do produkcji seryjnej, gdzie wiele komponentów jest przetwarzanych razem.

Są szeroko stosowane do:

• Małe metalowe części

• Elementy złączne

• Komponenty samochodowe

• Części obrobione

• Elementy odlewane


Zalety koszy do obróbki cieplnej
Efektywne ładowanie wsadowe
Kosze pozwalają operatorom załadować wiele komponentów w jednym cyklu pieca.
Poprawia to:

• Wydajność obsługi

• Organizacja produkcji

• Wykorzystanie pieca


Dobra cyrkulacja ciepła
Otwarte konstrukcje umożliwiają skuteczniejsze dotarcie ciepła i atmosfery pieca do komponentów.
Pomaga to poprawić równomierność temperatury podczas przetwarzania.

Łatwa obsługa
Wiele koszy przemysłowych obejmuje:

• Punkty podnoszenia

• Wzmocnione ramy

• Konstrukcje nadające się do układania w stosy

• Funkcje obsługi

Te konstrukcje sprawiają, że nadają się do powtarzalnych środowisk produkcyjnych.

Kiedy wybrać kosz do obróbki cieplnej?
Kosz jest często odpowiedni, gdy:

• Wiele części jest przetwarzanych razem

• Geometria komponentów jest stosunkowo prosta

• Preferowane jest ładowanie wsadowe

• Wymagana jest wysoka wydajność produkcji


Tace do obróbki cieplnej: stabilne pozycjonowanie precyzyjnych komponentów
Tace do obróbki cieplnej zapewniają kontrolowaną powierzchnię podparcia dla komponentów wymagających zorganizowanego rozmieszczenia.
W porównaniu z koszami tace zwykle zapewniają lepszą kontrolę pozycjonowania.

Często używa się ich do:

• Precyzyjnie obrobione części

• Elementy płaskie

• Elementy narzędziowe

• Składniki wymagające separacji


Kluczowe cechy konstrukcyjne tac do obróbki cieplnej
W zależności od zastosowania tace mogą obejmować:

• Otwory siatki

• Żebra wzmacniające

• Lokalizowanie punktów

• Bloki wsparcia

• Konstrukcje nadające się do układania w stosy


Dlaczego tace są używane w obróbce cieplnej?
Taca może pomóc:

• Zmniejsz ruch części

• Zachowaj spójne odstępy

• Zapobiegaj kontaktowi komponentów

• Popraw powtarzalność procesu


W zastosowaniach wymagających dokładności wymiarowej projekt tacy może mieć kluczowe znaczenie.

Stojaki do obróbki cieplnej: wspieranie dużych lub złożonych komponentów
Stojaki do obróbki cieplnej są przeznaczone do zastosowań, w których komponenty wymagają określonego pozycjonowania lub wsparcia wielopoziomowego.
Są powszechnie używane do:

• Długie elementy

• Ciężkie części

• Duże zgromadzenia

• Precyzyjne komponenty


Ważne uwagi dotyczące projektowania stojaków
Dystrybucja obciążenia
Wytrzymałość w wysokiej temperaturze zależy nie tylko od materiału.
Konstrukcja musi prawidłowo rozkładać obciążenia, aby zapobiec:

• Zginanie

• Zwiotczenie

• Lokalna koncentracja naprężeń


Pozycjonowanie komponentów
Stelaż powinien zapewniać stabilne podparcie, jednocześnie umożliwiając:

• Cyrkulacja ciepła

• Rozszerzalność cieplna

• Łatwe ładowanie


Kompatybilność pieca
Wymiary stojaka muszą odpowiadać:

• Rozmiar komory pieca

• Załadunek sprzętu

• Proces produkcyjny


Oprawy siatkowe: optymalizacja przenoszenia ciepła i masy
Oprawy typu grid zostały zaprojektowane z otwartą strukturą, aby poprawić przepływ ciepła.

Są powszechnie stosowane jako:

• Platformy wspierające

• Siatki bazowe

• Warstwy pośrednie

• Konstrukcje koszowe


Zalety struktur siatkowych
Prawidłowo zaprojektowana oprawa siatkowa może zapewnić:

• Zmniejszona waga urządzenia

• Poprawiona cyrkulacja ciepła

• Lepszy kontakt w atmosferze

• Efektywne ładowanie pieca


Jednakże otwarta konstrukcja musi nadal utrzymywać wystarczającą wytrzymałość podczas pracy w wysokiej temperaturze.

Niestandardowe uchwyty do obróbki cieplnej: zaprojektowane wokół przedmiotu obrabianego
Standardowe konstrukcje opraw nie zawsze spełniają wymagania przemysłowe.
W przypadku komponentów specjalnych producenci często wymagają niestandardowych rozwiązań.

Oprawy niestandardowe opracowywane są według:

• Wymiary komponentów

• Krytyczne lokalizacje wsparcia

• Orientacja ładowania

• Ograniczenia pieca

• Wymagania procesowe


Przykłady zastosowań niestandardowych urządzeń
Projekty niestandardowe są często używane do:

• Komponenty lotnicze

• Części turbin

• Duże odlewy

• Precyzyjne oprzyrządowanie

• Specjalne składniki stopowe


Dopasowany projekt oprawy do typu pieca
Środowisko pieca jest jednym z najważniejszych czynników przy wyborze osprzętu.

Osprzęt pieca próżniowego
Zastosowania w piecach próżniowych wymagają szczególnej uwagi:

• Stabilność materiału

• Wymagania dotyczące czystej powierzchni

• Dokładność wymiarowa

• Przenikanie ciepła przez promieniowanie


Urządzenia próżniowe zwykle wymagają zoptymalizowanych konstrukcji, ponieważ warunki wymiany ciepła różnią się od warunków w konwencjonalnych piecach.

Osprzęt pieca szybowego
Oprawy pieców wgłębnych są powszechnie projektowane do ładowania pionowego.
Ważne kwestie obejmują:

• Wysokość oprawy

• Konstrukcja podnosząca

• Bilans obciążenia

• Pozycjonowanie komponentów


Osprzęt pieca z trzonem rolkowym
Systemy pieców ciągłych wymagają osprzętu, który może współpracować z mechanizmem transportowym.
Rozważania projektowe obejmują:

• Dolna konstrukcja

• Stabilność podczas ruchu

• Rozstaw rolek

• Całkowita masa ładunku


Osprzęt pieca do nawęglania
Procesy nawęglania wystawiają osprzęt na wymagające warunki termiczne i atmosferyczne.
Wybór materiału i projekt konstrukcyjny muszą uwzględniać:

• Efekty atmosfery węglowej

• Ekspozycja na wysoką temperaturę

• Długie cykle operacyjne


Wybór odpowiedniego materiału mocowania
Projekt mocowania i wybór materiału należy rozpatrywać łącznie.
Typowe materiały żaroodporne obejmują:

Stal nierdzewna 310S
Często wybierane dla:

• Tace piecowe

• Struktury wspierające

• Ogólne zastosowania wysokotemperaturowe


1.4848 Stal żaroodporna
Powszechnie stosowane, gdy wymagania obejmują:

• Wytrzymałość w wysokiej temperaturze

• Odporność na utlenianie

• Niezawodność konstrukcyjna


Stopy 1.4849 i 1.4852
Stosowany w bardziej wymagających warunkach obejmujących:

• Wyższa temperatura

• Długie okresy serwisowe

• Lepsza odporność na pełzanie


Stopy na bazie niklu
Wybrany do zastosowań wymagających wyższej temperatury lub trudniejszych warunków pracy.

Kluczowe czynniki przy wyborze urządzeń do obróbki cieplnej
Przed wyborem projektu osprzętu inżynierowie powinni ocenić następujące czynniki.

1. Geometria przedmiotu obrabianego
Rozważ:

• Kształt

• Rozmiar

• Waga

• Powierzchnie krytyczne

• Ryzyko deformacji


2. Warunki pieca
Ważne parametry obejmują:

• Temperatura

• Atmosfera

• Metoda ogrzewania

• Częstotliwość cykli


3. Wymagania dotyczące ładowania
Oceń:

• Masa jednoskładnikowa

• Masa partii

• Metoda ładowania

• Sprzęt do obsługi


4. Oczekiwany okres użytkowania
Oprawa przeznaczona do użytku okazjonalnego może różnić się od oprawy pracującej w sposób ciągły.
Rozważ:

• Cykle termiczne

• Wymagania konserwacyjne

• Częstotliwość wymiany


Typowe błędy przy wyborze urządzeń do obróbki cieplnej
Wybór wyłącznie na podstawie kosztu początkowego
Tańsza oprawa może skutkować:

• Szybsza deformacja

• Częstsza wymiana

• Przerwy w produkcji


Ignorowanie warunków pieca
Oprawa odpowiednia dla atmosfery powietrznej może nie działać dobrze w:

• Środowiska próżniowe

• Atmosfery nawęglające

• Produkcja wysokocykliczna


Stosowanie standardowych projektów do zastosowań specjalnych
Złożone komponenty często wymagają niestandardowych rozwiązań wsparcia

Produkcja niestandardowych uchwytów do obróbki cieplnej ze stopu FH®
FH® Alloy specjalizuje się w produkcji niestandardowe urządzenia do obróbki cieplnej do zastosowań w piecach przemysłowych.

Rozwiązania obejmują:

• Kosze do obróbki cieplnej

• Tace piecowe

• Stojaki do obróbki cieplnej

• Osprzęt siatki

• Niestandardowe elementy podporowe

• Osprzęt pieca próżniowego


Produkcja może opierać się na:

• Rysunki klienta

• Istniejące próbki

• Specyfikacja pieca

• Wymagania dotyczące komponentów


Łącząc odpowiednie materiały, zoptymalizowane konstrukcje i doświadczenie produkcyjne, FH Alloy pomaga klientom poprawić wydajność pieca i niezawodność osprzętu.

Często zadawane pytania
P1: Jaki typ urządzenia do obróbki cieplnej jest najczęściej używany?
Kosze, tace i stojaki należą do najczęściej używanych projektów. Najlepszy wybór zależy od przedmiotu obrabianego i procesu pieca.

P2: Jak wybrać urządzenie do obróbki cieplnej?
Przy wyborze należy wziąć pod uwagę wymiary przedmiotu obrabianego, typ pieca, temperaturę, atmosferę, metodę ładowania i oczekiwaną żywotność.

P3: Czy można dostosować urządzenia do obróbki cieplnej?
Tak. Większość osprzętu pieców przemysłowych jest dostosowywana do rzeczywistych wymagań produkcyjnych.

P4: Jakie materiały nadają się do opraw wysokotemperaturowych?
Typowe materiały obejmują 310S, 1.4848, 1.4849, 1.4852 i inne stopy żaroodporne.

Wniosek
Wybór odpowiedniego urządzenia do obróbki cieplnej wymaga czegoś więcej niż tylko wybrania kosza, tacy czy stojaka.

Oprawa musi być zaprojektowana zgodnie z pełnym środowiskiem operacyjnym:

• Warunki pieca

• Wymagania dotyczące komponentów

• Temperatura

• Metoda ładowania

• Wydajność materiału


Odpowiednio dobrany uchwyt może poprawić wydajność produkcji, zmniejszyć ryzyko odkształceń i zapewnić dłuższą żywotność.
FH® Alloy oferuje dostosowane do indywidualnych potrzeb urządzenia do obróbki cieplnej dla klientów przemysłowych wymagających niezawodnych rozwiązań w zakresie pieców wysokotemperaturowych.
