Jak wybrać urządzenia do obróbki cieplnej/oprzyrządowanie do obróbki cieplnej w piecu próżniowym?
Wiadomości branżowe
Dec 23, 2025

Jak wybrać urządzenia do obróbki cieplnej/oprzyrządowanie do obróbki cieplnej w piecu próżniowym?

Jak wybrać piec próżniowy Narzędzia do obróbki cieplnej ? Przewodnik dopasowywania materiałów i procesów

Piec próżniowy osprzęt/oprzyrządowanie do obróbki cieplnej to wyspecjalizowane systemy wsporcze stosowane w procesach takich jak próżniowa obróbka cieplna, lutowanie próżniowe i spiekanie próżniowe. Działają w wyjątkowym środowisku o wyjątkowo niskim ciśnieniu (nawet bardzo wysokiej próżni) i wysokich temperaturach, a zasady ich projektowania zasadniczo różnią się od zasad stosowanych w przypadku osprzętu pieców atmosferycznych lub z kontrolowaną atmosferą.

Podstawowe wymagania to: Utrzymanie stabilności w warunkach próżni w wysokiej temperaturze, bez ulatniania się lub zanieczyszczania przedmiotu obrabianego i komory pieca, przy jednoczesnym zapewnieniu równomiernego ogrzewania.

I. Podstawowe cechy i rygorystyczne wyzwania
1. Niezwykle niska zmienność (wymaganie podstawowe): The osprzęt pieca materiał musi mieć wyjątkowo niską prężność pary w wysokich temperaturach i pod wysoką próżnią. Wszelkie substancje lotne bezpośrednio zanieczyszczają czyste środowisko pieca, kondensują się na zimnych ściankach (zazwyczaj płaszczach chłodzonych wodą), naruszają integralność próżni i mogą osadzać się na powierzchniach przedmiotu obrabianego, potencjalnie powodując odrzucenie produktu (np. wpływając na jakość lutowania, pogarszając właściwości nadstopu).

2. Doskonała wytrzymałość na pełzanie w wysokiej temperaturze: Piec próżniowys are often used for high-value workpieces (e.g., aerospace components, tooling, dies) at very high temperatures (up to 1300°C or even above 2200°C). Urządzenia musi wytrzymywać obciążenia w tych temperaturach przez dłuższy czas bez znaczących odkształceń.

3. Doskonała stabilność chemiczna i czystość: Sam materiał powinien być bardzo czysty, wolny od zanieczyszczeń o niskiej temperaturze topnienia (np. cynku, kadmu, ołowiu). Powierzchnie muszą być czyste, wolne od olejów, wilgoci i pozostałości tlenków, ponieważ substancje te mogą intensywnie ulatniać się pod próżnią.

4. Wysoka charakterystyka promieniowania cieplnego: W środowisku próżniowym przenoszenie ciepła opiera się prawie wyłącznie na promieniowaniu. Dlatego stan powierzchni (emisyjność) materiału mocowania i jego konstrukcja są kluczowe dla uzyskania równomiernego nagrzewania przedmiotu obrabianego.

5. Dopasowany współczynnik rozszerzalności cieplnej (CTE): Różnica w rozszerzalności cieplnej pomiędzy uchwytem a przedmiotem obrabianym podczas nagrzewania i chłodzenia generuje naprężenia, które mogą prowadzić do odkształcenia przedmiotu obrabianego lub uszkodzenia uchwytu.

II. Podstawowy wybór materiału
Wybór materiału na piec próżniowy urządzenia do obróbki cieplnej stanowi rdzeń ich projektu i determinuje sukces lub porażkę procesu.

1. Grafit:

  • Zalety:
    • Wyjątkowa wytrzymałość w wysokich temperaturach: Wytrzymałość faktycznie wzrasta w wysokich temperaturach (>1000°C).
    • Dobra odporność na szok termiczny.
    • Niski współczynnik rozszerzalności cieplnej, zapewniający stabilność wymiarową.
    • Łatwe w obróbce w skomplikowane kształty.
    • Stosunkowo niski koszt.
  • Wady:
    • Spala się energicznie w atmosferze utleniającej lub w powietrzu, co ogranicza użycie do środowisk próżniowych lub czystego gazu obojętnego.
    • Jest materiałem porowatym i może pochłaniać gazy i wilgoć, co wymaga dokładnego wypieku.
    • Węgiel może dyfundować do niektórych przedmiotów obrabianych (np. nadstopów, stali nierdzewnej), powodując „nawęglenie”, które zmienia właściwości materiału (czasami pożądane, często szkodliwe).
  • Aplikacje: Szeroko stosowany w spiekaniu próżniowym (węgliki spiekane, ceramika), wysokotemperaturowej próżniowej obróbce cieplnej (>1100°C), obróbce materiałów kompozytowych C/C.

2. Molibden i wolfram:

  • Zalety:
    • Niezwykle wysokie temperatury topnienia (Mo: 2620°C; W: 3420°C), doskonała wytrzymałość w wysokich temperaturach.
    • Wyjątkowo niska prężność pary, bardzo czysta.
    • Dobra przewodność elektryczna i cieplna.
  • Wady:
    • Drogie.
    • Bardzo podatny na utlenianie w wysokich temperaturach (tworząc lotne tlenki), można go stosować tylko w próżni lub gazie obojętnym o wysokiej czystości.
    • Kruche, trudne w obróbce.
    • Stosunkowo niski współczynnik CTE, wymagający starannego dopasowania do przedmiotu obrabianego.
  • Aplikacje: Elementy nośne, elementy grzejne i osłony termiczne do obróbki cieplnej w próżni w najwyższej temperaturze, wzrostu monokryształów i lutowania w wysokiej temperaturze.

3. Ogniotrwałe stopy metali (np. TZM: stop tytanu, cyrkonu i molibdenu):

  • Oferuje lepszą temperaturę rekrystalizacji i wytrzymałość w wysokiej temperaturze w porównaniu z czystym molibdenem, przy doskonałej wydajności, ale wyższym koszcie.

4. Ceramika:

  • Typowe typy: Tlenek glinu (Al₂O₃), tlenek cyrkonu (ZrO₂), azotek boru (BN), węglik krzemu (SiC).
  • Zalety:
    • Ekstremalna obojętność chemiczna, praktycznie niereagująca z żadnym przedmiotem obrabianym.
    • Brak ulatniania się i zanieczyszczeń, co zapewnia najwyższą czystość.
    • Stabilność kształtu w wysokich temperaturach.
  • Wady:
    • Kruchy, stosunkowo słaba odporność na szok termiczny (z wyjątkami, takimi jak BN i niektóre gatunki SiC).
    • Wysokie koszty obróbki, trudne do wykonania skomplikowane konstrukcje.
  • Aplikacje: Do zastosowań wymagających najwyższej czystości, takich jak przemysł półprzewodników, próżniowa obróbka cieplna lub lutowanie stopów tytanu i nadstopów w przemyśle lotniczym.

5. Nadstopy (np. Inconel 600/601/617, Haynes 230):

  • Stosowany w zakresie próżni od średniej do niskiej temperatury (<1150°C). Gęsta łuska chromowa utworzona na ich powierzchni jest stosunkowo stabilna w próżni i zapewnia wysoką wytrzymałość, umożliwiając tworzenie złożonych struktur.
  • Niższy koszt niż molibden i wolfram.

III. Główne typy i kluczowe punkty projektu

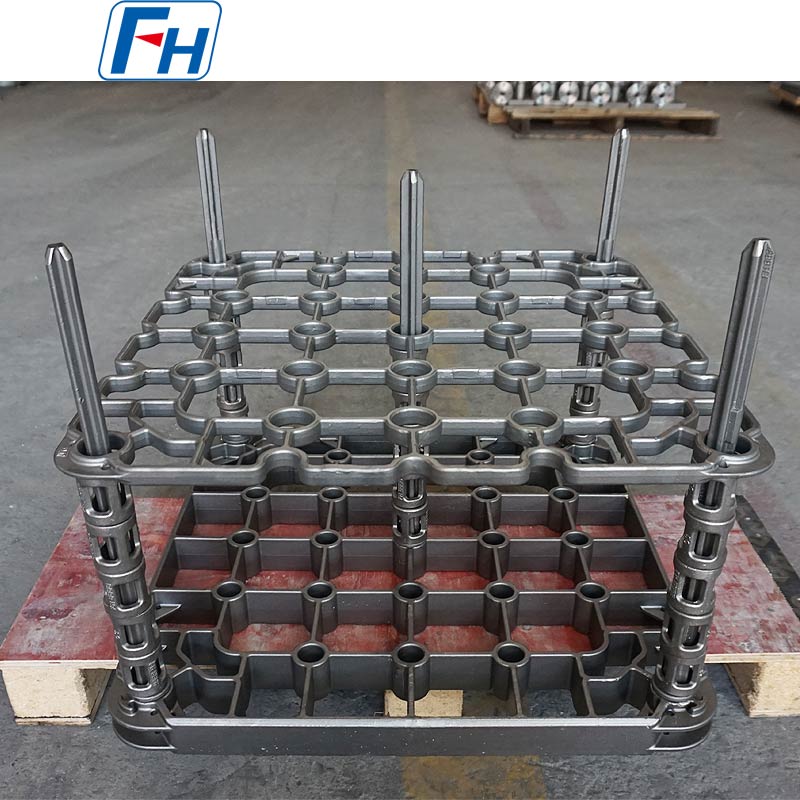

1. Typ nośny ogólnego przeznaczenia:

  • Płyty grafitowe/molibdenowe, łodzie: Do przenoszenia luzem lub małych części.
  • Kluczowe punkty projektu: Lekka konstrukcja zmniejszająca masę termiczną; szczeliny lub piony na dole, aby zwiększyć powierzchnię promieniowania.

2. Dedykowane osprzęt i formy:

  • Urządzenia/narzędzia do lutowania próżniowego : Precyzyjnie wykonane z grafitu lub ceramiki w celu dokładnego montażu części. Projekt musi uwzględniać ścieżki przepływu lutu lutowniczego, utrzymanie szczeliny kapilarnej i unikać zakleszczania z powodu niedopasowania WRC.
  • Urządzenia zapobiegające zniekształceniom / Narzędzia : Do dużych cienkościennych elementów (np. obudów) wykonanych z grafitu lub nadstopów w celu zapewnienia podparcia lub usztywnienia w kluczowych miejscach.

3. Elementy grzejne i osłony termiczne (choć nie są to bezpośrednie elementy wyposażenia, są to krytyczne elementy systemu):

  • Materiały: grafit, molibden, wolfram.
  • Rola: Określanie równomierności temperatury pieca. Ich konstrukcja i układ bezpośrednio wpływają na nagrzewanie przedmiotu obrabianego.

IV. Najlepsze praktyki projektowe
1. Projekt promieniowania „ciała doskonale czarnego”: Zoptymalizuj kształt oprawy, aby utworzyć wnękę sprzyjającą równomiernemu promieniowaniu. Przykłady obejmują stosowanie perforowanych osłon termicznych lub projektowanie wielowarstwowych struktur odblaskowych.

2. Minimalizuj obszar kontaktu: Użyj kontaktu punktowego, liniowego lub o małej powierzchni, aby zmniejszyć lokalne gradienty temperatury spowodowane przewodzeniem ciepła i zapobiec wiązaniu/spawaniu pomiędzy przedmiotem obrabianym a uchwytem.

3. Projekt „dopasowania termicznego”: W przypadku zespołów wielowarstwowych (np. komponentów lutowanych) należy dokładnie obliczyć sekwencję rozszerzalności cieplnej każdej warstwy materiału i zaprojektować konstrukcje umożliwiające swobodną rozszerzalność lub posiadające możliwości kompensacji.

4. Dokładne przygotowanie wstępne: Wszystkie okucia (zwłaszcza grafitowe i molibdenowe) przed pierwszym użyciem muszą zostać poddane długotrwałemu wypalaniu próżniowemu w wysokiej temperaturze (powyżej temperatury procesu) w celu usunięcia zaadsorbowanych gazów i zanieczyszczeń.

5. Dedykowane oprawy do dedykowanych zastosowań: Unikaj zanieczyszczenia krzyżowego, nie mieszając elementów wyposażenia. Na przykład, uchwyty stosowane do stopów tytanu nie mogą być nigdy stosowane do nadstopów, aby zapobiec szkodliwym reakcjom międzymetalicznym (np. pomiędzy Ti i Al).

V. Użytkowanie, konserwacja i bezpieczeństwo
1. Ścisłe czyszczenie: Oprawy należy czyścić ultradźwiękowo rozpuszczalnikami, takimi jak bezwodny etanol lub aceton, przed i po użyciu, a następnie całkowicie wysuszyć.

2. Postępuj ostrożnie: Oprawy grafitowe i ceramiczne są bardzo kruche i wymagają bardzo ostrożnego obchodzenia się z nimi.

3. Regularna kontrola: Sprawdź części grafitowe pod kątem pęknięć i odprysków; sprawdź części metalowe pod kątem utlenienia i odkształcenia.

4. Kontrola atmosfery: Zapewnij czystość i suchość atmosfery procesowej (np. argon o wysokiej czystości), aby chronić osprzęt przed przypadkowym utlenieniem.

5. Bezpieczeństwo przede wszystkim: Surowo zabrania się wystawiania opraw grafitowych na działanie powietrza lub atmosfery bogatej w tlen w wysokich temperaturach ze względu na ryzyko eksplozji i pożaru.

Podsumowanie
Piec próżniowy fixtures / Narzędzia stanowią krytyczny interfejs łączący środowisko procesowe o ultrawysokiej czystości z produktami o wysokiej wydajności. Nie są one jedynie fizycznymi podporami, ale są strażnikami czystości procesu, kształtującymi pole termiczne i gwarantami precyzji przedmiotu obrabianego.

Podstawowa logika ich wyboru i projektowania jest następująca: dokonanie kompromisu pomiędzy grafitem (ekonomiczny, wysokotemperaturowy), metalami ogniotrwałymi (bardzo wysoka temperatura, wysoka czystość), ceramiką (ultra czysta, obojętna) i stopami specjalnymi (złożone struktury, średnia temperatura), w oparciu o temperaturę procesu, materiał przedmiotu obrabianego (wrażliwość na węgiel) i wymagania dotyczące czystości.

Inwestycja w prawidłowo zaprojektowane i utrzymane armatura pieca próżniowego jest niezbędnym warunkiem wstępnym zapewnienia powodzenia obróbki cieplnej o wysokiej wartości dodanej w takich dziedzinach, jak przemysł lotniczy, półprzewodniki i najwyższej jakości narzędzia skrawające. Reprezentuje głębokie zrozumienie i opanowanie ograniczeń materiałowych i procesowych.
