Jak zapobiec wypaczeniu lub zniekształceniu koszy do obróbki cieplnej?

Kluczowy wniosek

Klucz do zapobiegania kosze do obróbki cieplnej przed wypaczeniem lub odkształceniem polega na wyborze stopów wysokotemperaturowych o odpowiedniej odporności na pełzanie, utrzymywaniu odstępu wewnętrznych bloków nośnych poniżej 200 mm, stosowaniu zintegrowanych żeber wzmacniających z inteligentnymi złączami zwalniającymi w celu zwiększenia sztywności konstrukcyjnej oraz zapewnieniu geometrycznej kompatybilności pomiędzy koszem i elementami pieca, takimi jak promienniki ciepła i rolki pieca. Łączne zastosowanie tych środków może wydłużyć żywotność kosza o 30% do 50% i zmniejszyć całkowite zużycie energii o około 8% do 12%.

Wybór materiału: Stopy odporne na pełzanie jako podstawa

Główną przyczyną deformacji kosza podczas obróbki cieplnej podczas cykli wysokotemperaturowych jest niewystarczająca odporność materiału na pełzanie. Gdy temperatura przekracza 900 stopni Celsjusza, granica plastyczności zwykłej stali węglowej lub stali niskostopowej gwałtownie spada, co prowadzi do nieodwracalnego odkształcenia plastycznego pod ciężarem własnym kosza i obciążeniem przedmiotu obrabianego. Dlatego należy stosować stopy żaroodporne zaprojektowane specjalnie do środowisk o wysokiej temperaturze.

Biorąc za przykład superstopy na bazie niklu, takie jak gatunek 2.4879, zachowują one wystarczającą wytrzymałość strukturalną nawet w temperaturze 1050 stopni Celsjusza. Stopy te tworzą stabilną osnowę austenityczną poprzez dodatek chromu, niklu i molibdenu, z wytrąconymi fazami wzmacniającymi węgliki, aby skutecznie tłumić przesuwanie się granic ziaren i wspinanie się dyslokacji, znacznie zmniejszając w ten sposób szybkość pełzania. Kosze produkowane metodą precyzyjnego odlewania metodą inwestycyjną charakteryzują się gładkimi powierzchniami i precyzyjnymi wymiarami, co zapewnia równomierny rozkład przepływu ciepła w różnicach temperatur rzędu setek stopni Celsjusza i zapobiega wypaczeniom spowodowanym lokalną koncentracją naprężeń termicznych.

Projekt konstrukcyjny: równoważenie sztywności i odprężenia

Konstrukcja kosza bezpośrednio determinuje jego odporność na odkształcenia. Wewnętrzne odstępy między blokami podporowymi, zweryfikowane za pomocą detekcji laserowej 3D, powinny być ściśle kontrolowane poniżej 200 mm, aby zapewnić ciągłe i równomierne podparcie długich, cienkich lub płaskich elementów obrabianych, zapobiegając wypaczeniu krawędzi w wyniku koncentracji obciążenia. Niniejsza norma ma zastosowanie do scenariuszy obróbki cieplnej obejmujących elementy przekładni samochodowych, wsporniki lotnicze i tłoczone elementy złączne.

Aby zapewnić ogólną sztywność, żebra wzmacniające powinny być zintegrowane z ramą kosza, a w krytycznych punktach połączeń należy zainstalować inteligentne złącza zwalniające. Połączenia te zapewniają kontrolowaną elastyczną kompensację w przypadku wystąpienia różnicowej rozszerzalności cieplnej pomiędzy koszem a przedmiotem obrabianym, zapobiegając przenoszeniu naprężeń termicznych bezpośrednio na obrabianą część lub sam korpus kosza. W przypadku osprzętu do spawania do obróbki cieplnej ta kontrolowana podatność termiczna jest niezbędna do złagodzenia naprężeń szczątkowych spawania.

Kontrola parametrów procesu obróbki cieplnej

Nawet przy doskonałym projekcie materiałowym i konstrukcyjnym niewłaściwe parametry obróbki cieplnej mogą nadal powodować deformację kosza. Nadmierne szybkości nagrzewania powodują znaczne gradienty temperatury pomiędzy powierzchnią kosza a rdzeniem, powodując szok termiczny. Badania wskazują, że szok termiczny wynikający z cyklicznej obróbki cieplnej jest jedną z głównych przyczyn powierzchniowych i wewnętrznych deformacji oraz pęknięć koszy. Należy przestrzegać następujących zasad:

• Etap nagrzewania: Kontroluj szybkość nagrzewania w zakresie od 150 do 200 stopni Celsjusza na godzinę, aby uniknąć szoku termicznego
• Etap wygrzewania: Zapewnij równomierność temperatury pieca w granicach plus minus 5 stopni Celsjusza, aby zminimalizować naprężenia termiczne
• Etap chłodzenia: Stosuj kontrolowane metody chłodzenia, aby uniknąć naprężeń transformacyjnych wynikających z szybkiego hartowania

Współpraca z inteligentnym systemem zarządzania obróbką cieplną FMS umożliwia sterowanie temperaturą oraz szybkością ogrzewania lub chłodzenia w pętli zamkniętej, zapewniając, że naprężenia termiczne utrzymują się w bezpiecznych granicach.

Koordynacja elementów pieca: znaczenie dopasowania geometrycznego

Kosze do obróbki cieplnej nie działają w izolacji; ich wydajność jest bezpośrednio powiązana ze stanem i specyfikacją otaczających elementów pieca. Rolki pieca i filary pieca podtrzymują podstawę kosza. Jeśli powierzchnie rolek są zużyte lub wysokość filarów jest nierówna, kosz kołysze się podczas załadunku i rozładunku, powodując naprężenia mechaniczne w częściach. Szyny i rolki pieca AFC muszą być dopasowane wymiarowo do geometrii podstawy kosza; niedopasowanie wysokości szyny wynoszące zaledwie 3 mm powoduje nierównomierne zużycie dna kosza i przyspiesza deformację w wyniku pełzania.

Promienniki ciepła określają wzór dystrybucji ciepła wewnątrz komory. Ich położenie względem kosza określa, które strefy otrzymają maksymalny dopływ promieniowania. Kosz ze słabymi kanałami konwekcji bocznej tworzy zacienione strefy, w których następuje opóźnienie temperatury przedmiotu obrabianego, czyli dokładnie tam, gdzie powstają gorące i zimne punkty. Koordynacja geometrii siatki kosza z układem rur promieniujących jest kluczowym krokiem w optymalizacji procesu.

Wytyczne dotyczące gęstości ładowania i rozmieszczenia przedmiotu obrabianego

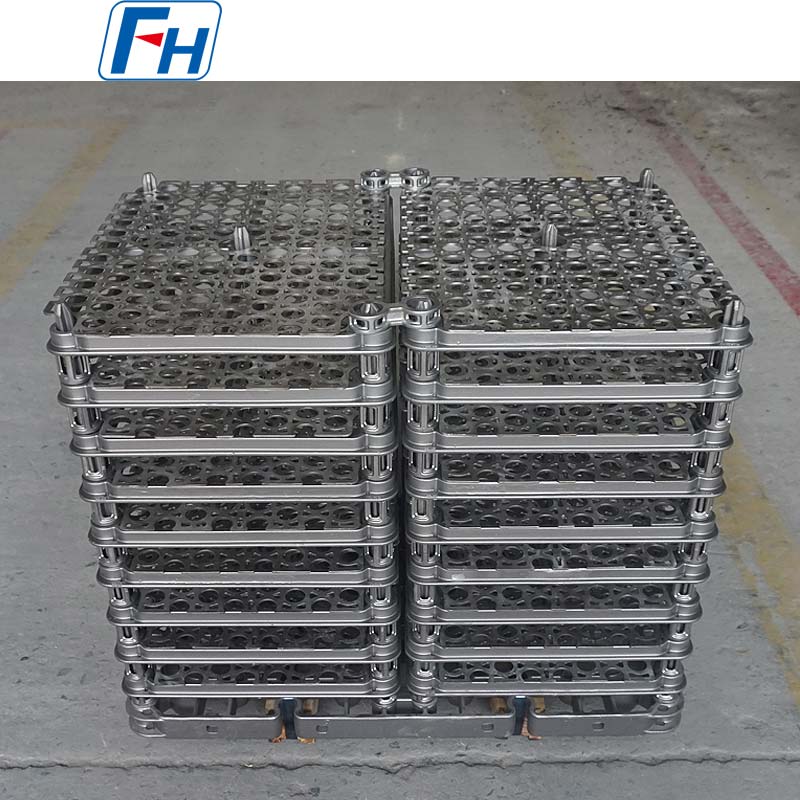

Nadmierna gęstość obciążenia może przekroczyć projektową nośność kosza, powodując nadmierne ugięcie konstrukcji nośnej. Masę przedmiotu obrabianego należy rozłożyć w rozsądny sposób w zależności od obciążenia znamionowego kosza, unikając skupionych obciążeń punktowych. W przypadku koszy do odlewania precyzyjnego konstrukcje zoptymalizowane pod kątem określonych typów pieców (komorowych, przepychowych, próżniowych, wgłębnych i dzwonowych) mogą pomieścić więcej detali w jednym cyklu cieplnym, zwiększając w ten sposób wydajność obróbki cieplnej w jednostce czasu, pod warunkiem, że są stosowane w projektowym zakresie obciążenia.

Przedmioty obrabiane należy umieszczać ze stabilnym środkiem ciężkości, aby uniknąć obciążenia mimośrodowego. W przypadku detali o nieregularnych kształtach można zastosować regulowany system tac, aby elastycznie dostosować wysokość tacy i kąt nachylenia w zależności od kształtu przedmiotu obrabianego, zapobiegając odkształceniom plastycznym spowodowanym nadmiernym miejscowym naciskiem.

Strategia okresowych przeglądów i konserwacji

Ustanowienie systemu regularnej kontroli koszyka jest ważną częścią zapobiegania deformacjom. Zaleca się kompleksową kontrolę po każdych 500 cyklach termicznych, skupiającą się na następujących elementach:

Kosze z odkształceniem przekraczającym tolerancję należy niezwłocznie naprawić lub wymienić, aby zapobiec pogorszeniu jakości przedmiotu obrabianego podczas dalszego użytkowania i zwiększeniu zużycia energii. W przypadku wielkogabarytowych linii do produkcji ciągłej kosze ze znormalizowanymi interfejsami umożliwiają szybką wymianę w ciągu kilkudziesięciu sekund, znacznie skracając czas przezbrojenia linii.

Integracja automatyzacji i śledzenie danych

Na nowoczesnych liniach produkcyjnych do ciągłej obróbki cieplnej integracja koszy z systemami automatyki pomaga zapobiegać deformacjom. Otwory pozycjonujące zarezerwowane na powierzchni kosza umożliwiają robotom sterowanym za pomocą wzroku precyzyjne chwytanie i umieszczanie, zapewniając za każdym razem stałą pozycję załadunku. Tagi RFID lub czujniki wbudowane w kosz umożliwiają śledzenie w czasie rzeczywistym partii detali i historii temperatur, a dane są przesyłane bezpośrednio do fabrycznego systemu FMS w celu monitorowania produkcji.

Dzięki długoterminowemu gromadzeniu danych można analizować korelacje między odkształceniem kosza a parametrami procesu w celu ustalenia modeli konserwacji predykcyjnej, umożliwiających interwencję przed wystąpieniem odkształcenia i wydłużających żywotność kosza o 30% do 50%.
