Jak wybrać odpowiedni gatunek staliwów żaroodpornych do pieców przemysłowych?

Gradient temperatury: podstawowe kryterium wyboru

Rzeczywista temperatura elementów wewnątrz pieców przemysłowych jest zazwyczaj od 50°C do 150°C wyższa od temperatury przedmiotu obrabianego, a rodzaj źródła ciepła (olej ciężki, gaz lub elektryczne) bezpośrednio wpływa na równomierność rozkładu temperatury. Spadek wydajności stali żaroodpornych nie jest liniowy, ale wykazuje krytyczne punkty progowe:

• 650°C do 900°C Strefa niebezpieczna : Ten zakres to wrażliwy zakres temperatur dla wytrącania fazy σ (związek międzymetaliczny FeCr). W przypadku stopów serii Fe-Cr-Ni (takich jak HH, HK), jeśli równowaga składu jest nieodpowiednia, energia udaru może spaść o ponad 30% po długotrwałej pracy w temperaturze 750°C. Dlatego w przypadku komponentów pracujących w tym zakresie temperatur przy cyklicznym obciążeniu (takich jak płyty rusztowe w chłodnicach klinkieru) należy priorytetowo traktować stopy serii Fe-Ni-Cr o jednofazowej mikrostrukturze austenitycznej (takie jak HP, HT) lub dodać azot i pierwiastki ziem rzadkich w celu zahamowania wytrącania fazy σ.
• Próg odporności na utlenianie 1000°C i powyżej : Zawartość chromu musi wynosić ≥20%, aby utworzyć gęstą warstwę ochronną Cr₂O₃. Zgodnie z normą GB/T 8492-2014, ZG40Cr25Ni20 (powszechnie znany jako „2520”) zawiera od 23% do 27% Cr i może pracować stabilnie w temperaturze 1150°C. Zwykła stal nierdzewna 304 (18Cr-8Ni) nie zawiera wystarczającej ilości chromu i przy długotrwałym użytkowaniu w temperaturze powyżej 800°C może powodować odpryski utleniania, dlatego nigdy nie należy jej zastępować dedykowanymi staliwami żaroodpornymi.
• Ilościowy związek między temperaturą a szybkością utleniania : Na każde 100°C wzrostu temperatury szybkość utleniania może się podwoić. Roczny przyrost masy po utlenieniu stali nierdzewnej 310S wynosi około 1,2 mg/cm² w temperaturze 1000°C, ale wartość ta może przekroczyć 2,4 mg/cm² w temperaturze 1100°C. Oznacza to, że zwiększenie temperatury roboczej HK40 z 1050°C do 1150°C może skrócić jego czas utleniania o ponad 50%.

Granice stosowania temperatur dla typowych gatunków

Atmosfera pieca: pomijany współczynnik ataku chemicznego

Atmosferę pieców przemysłowych można podzielić na sześć typów: utleniającą, redukującą, obojętną, zawierającą siarkę, nawęglaną i próżniową. Rodzaj atmosfery bezpośrednio określa tryb awarii pierwiastków stopowych:

Atmosfery utleniające i zawierające siarkę

Chrom jest podstawowym pierwiastkiem zapewniającym odporność na utlenianie we wszystkich stopach żaroodpornych. Tworzący się przez niego film ochronny Cr₂O₃ ma kluczowe znaczenie w atmosferach utleniających. Jednakże, para wodna znacznie przyspiesza utlenianie stopów o wysokiej zawartości żelaza , ze stosunkowo mniejszym wpływem na stopy o wysokiej zawartości niklu. W atmosferach zawierających siarkę siarczki przenikają przez warstwę tlenkową, powodując synergiczną korozję „siarczkowanie-utlenianie”. W takich przypadkach należy wybrać serię HL (29Cr-20Ni) o wysokiej zawartości chromu i niskiej zawartości niklu, ponieważ jej odporność na siarczkowanie jest lepsza niż serii HK.

Atmosfery nawęglające i pylenie metali

W atmosferach nawęglających (takich jak środowiska krakingu metanu lub propanu) atomy węgla infiltrują osnowę stali, tworząc kruche węgliki. Gdy zawartość węgla przekracza 2%, większość stopów żaroodpornych całkowicie traci plastyczność w temperaturze pokojowej. Seria HP, ze względu na wysoką zawartość niklu (33% do 37%), która zmniejsza maksymalną rozpuszczalność węgla, staje się preferowanym wyborem do nawęglania elementów pieców. W przypadku poważniejszego „pylenia metali” – katastrofalnej korozji węglowej występującej w temperaturze około 600°C – doświadczenie pokazuje, że stopy o wysokiej zawartości niklu, takie jak RA333 i Supertherm do odlewów, sprawdzają się najlepiej, podczas gdy RA330 i 801H radzą sobie w tym środowisku znacznie gorzej.

Próżnia i atmosfera redukująca

W atmosferze wodoru lub krakowanego amoniaku należy zapobiegać tworzeniu się kruchości wskutek odwęglenia. Należy wybierać gatunki o umiarkowanej zawartości węgla (0,35% do 0,50%) i stabilnych pierwiastkach węglikotwórczych (takich jak Nb, W). W zmodyfikowanych gatunkach HP-Nb niob tworzy NbC z węglem, zapobiegając wyczerpaniu się chromu na granicach ziaren i hamując kruchość wodorową.

Warunki obciążenia: od podparcia statycznego po dynamiczne zmęczenie cieplne

Tryby awarii odlewy ze stali żaroodpornej w piecach przemysłowych zależą nie tylko od temperatury i atmosfery, ale są także ściśle powiązane z rodzajem wsadu:

Wytrzymałość na rozerwanie i odporność na pełzanie

W przypadku elementów poddawanych długotrwałym obciążeniom statycznym (takich jak rury pieców i wieszaki) norma ISO 204:2018 wymaga: przy temperaturze 800°C i naprężeniu 100 MPa czas pełzania musi przekraczać 100 000 godzin. HP40 (25Cr-35Ni) wykazuje znacznie wyższą wytrzymałość na rozerwanie niż HK40 w temperaturze 900°C, ponieważ wyższa zawartość niklu stabilizuje osnowę austenityczną i sprzyja dyspersji drobnych węglików M₂₃C₆. Jeśli temperatura robocza wzrośnie do 950°C przy naprężeniu 50 MPa, stopy na bazie niklu, takie jak Inconel 617, wymagają trwałości na zerwanie ≥50 000 godzin, w którym to momencie stale żaroodporne na bazie żelaza z trudem spełniają te wymagania.

Zmęczenie termiczne i szok termiczny

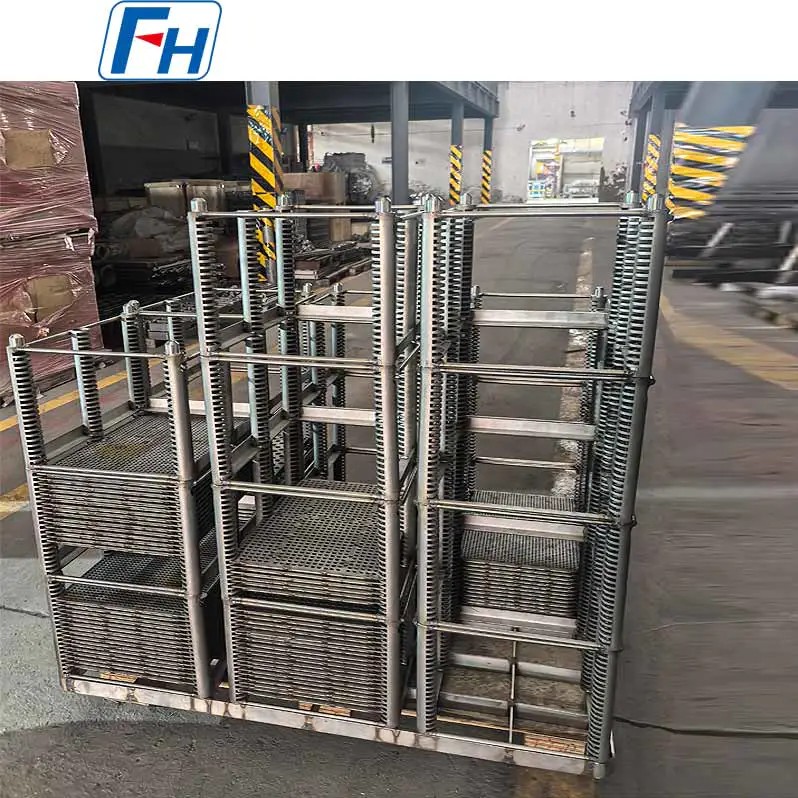

W przypadku komponentów poddawanych częstym cyklom rozruchu/wyłączania lub wahaniom temperatury (takich jak tace do obróbki cieplnej i rury promiennikowe), zmęczenie cieplne jest głównym rodzajem awarii. Tempo wzrostu pęknięć można ocenić po 1000 cyklach termicznych w temperaturze od 20°C do 800°C. HH Typ 1 ze względu na częściową zawartość ferrytu wykazuje w takich warunkach lepszą ciągliwość niż w pełni austenityczny Typ 2; natomiast seria HT (15Cr-35Ni) ze względu na wysoką zawartość niklu ma najlepszą odporność na szok termiczny i może pracować do 1150°C w warunkach utleniających i 1100°C w warunkach redukujących.

Zużycie i wpływ mechaniczny

W środowiskach narażonych na erozję materiałów, takich jak cementowe piece obrotowe i piece szybowe na pelety, odporność na zużycie należy zwiększyć na podstawie odporności cieplnej. W przypadku ZG40Cr25Ni20 zawartość węgla można zwiększyć do 0,40% do 0,50% lub można dodać śladowe ilości molibdenu (0,5% do 1,0%) w celu utworzenia twardych węglików. Po wymianie zwykłej stali węglowej na ZG40Cr25Ni20 w wymurówce pieca cementowego żywotność wydłużyła się z 6 miesięcy do 3 lat, co w pełni pokazuje wykładniczą poprawę trwałości użytkowej, jaką zapewnia odpowiedni dobór materiału.

Standardowe systemy i praktyka inżynierska w optymalizacji składu

Istnieją systematyczne różnice w specyfikacjach składu stali żaroodpornych wśród głównych światowych systemów standardowych. Zrozumienie tych różnic pomaga w precyzyjnym doborze materiału:

Chińskie standardy (GB/T 8492) i międzynarodowe testy porównawcze

ZG40Cr25Ni20 określony w GB/T 8492-2014 odpowiada HK40 w ASTM A297, ale z nieco niższą minimalną zawartością niklu (18% do 21% w porównaniu z 19% do 22%). Chińskie normy mają tendencję do kompensowania strat wydajności wynikających ze zmniejszonej zawartości niklu poprzez dodanie azotu (N, 0,15% do 0,25%) i pierwiastków ziem rzadkich (RE), kontrolując w ten sposób koszty. Na przykład ZG35Cr24Ni7SiN, poprzez wzmocnienie roztworem stałego azotu, osiąga wytrzymałość w wysokiej temperaturze bliską HK40 w 1050°C, ale przy koszcie materiału obniżonym o około 15% do 20%.

Modyfikacje serii ASTM A297 HP

Tradycyjne gatunki HP (Cr 24% do 28%, Ni 33% do 37%) ewoluowały w kilka zmodyfikowanych gałęzi:

1. HP-Nb : Dodatek 0,8% do 1,2% niobu w formie Nb(C,N) wytrąca się, poprawiając wytrzymałość na rozerwanie w temperaturze 1100°C o 20% do 30%, jednocześnie zwiększając spawalność.
2. HP-Mo : Dodatek 1,0% do 1,5% molibdenu zwiększa działanie wzmacniające w roztworze stałym, odpowiedni do warunków o łagodnej korozji siarczkowej.
3. HP-W-Nb : Połączony dodatek wolframu (0,5% do 1,0%) i niobu, stosowany w rurach promiennikowych pieca do krakingu etylenu, z synergiczną optymalizacją odporności na nawęglanie i odporności na pełzanie.

Testowanie składu i kontrola jakości

Odchylenia składu w odlewy ze stali żaroodpornej znacząco wpływają na wydajność. Na przykład zawartość krzemu przekraczająca 3%, zwiększając odporność na utlenianie, poważnie zmniejsza wytrzymałość w temperaturze pokojowej; zawartość węgla przekraczająca 0,50% przyspiesza kruchość wysokotemperaturową. Praktyka inżynierska zaleca stosowanie optycznej spektrometrii emisyjnej (OES) lub plazmy sprzężonej indukcyjnie (ICP) do badania składu, z kontrolą błędu w granicach ± ​​0,01%. W przypadku kluczowych komponentów wymagane jest również 500-godzinne badanie utleniania (GB/T 13303-2020), obliczające średnią szybkość utleniania V = (g₂ - g₁) / (S · t), w jednostkach g/m²·h.

Kompromisy ekonomiczne: koszt cyklu życia, a nie początkowa cena zakupu

Ostateczna decyzja o wyborze materiału musi wykraczać poza cenę jednostkową materiału i obliczać pełny koszt cyklu życia (LCC). Biorąc za przykład rury promiennikowe petrochemicznego pieca do krakingu etylenu:

• Wybór HK40 zapewnia niższe początkowe koszty materiałów, ale wymaga wymiany co 2 do 3 lat ze względu na odkształcenie pełzające lub kruchość nawęglania, co skutkuje ogromnymi stratami w zakresie konserwacji podczas przestojów.
• Wybór zmodyfikowanego HP-Nb zwiększa koszty początkowe o około 25% do 30%, ale żywotność może sięgać 5 do 7 lat. Co więcej, dzięki zmniejszonemu współczynnikowi pocieniania ścian, oszczędności paliwa wynikające z lepszej sprawności cieplnej mogą osiągnąć dwukrotnie większą różnicę w kosztach materiałów.

W ultrawysokim zakresie temperatur od 1095°C do 1205°C, mimo że stopy na bazie żelaza i niklu, takie jak HL, HU i HX, mają wyższe koszty początkowe, ich zmniejszona częstotliwość przestojów i nakład pracy konserwacyjnej często rekompensują różnicę w kosztach materiałów w ciągu 18 miesięcy. Dlatego Istotą doboru stali żaroodpornej do pieców przemysłowych jest znalezienie optymalnej równowagi pomiędzy pięcioma wymiarami: temperaturą, atmosferą, obciążeniem, żywotnością i kosztem , zamiast po prostu dążyć do skrajności dowolnego pojedynczego wskaźnika.
