Jaka jest funkcja rur promiennikowych?

Co to są lampy promiennikowe?

Promienniki rurowe są uszczelnione, gazoszczelne elementy grzejne stosowany w piecach przemysłowych do pośredniego przekazywania ciepła do detali – bez narażania nagrzanego materiału na działanie gazów spalinowych. Mówiąc najprościej, rura promiennikowa spala paliwo wewnątrz zamkniętej rurki; ścianka rury nagrzewa się i emituje energię cieplną do komory pieca, całkowicie oddzielając atmosferę wewnątrz pieca od płomienia.

Ten projekt jest niezbędny dla obróbka cieplna w kontrolowanej atmosferze procesach takich jak wyżarzanie, hartowanie, nawęglanie i spiekanie, podczas których nawet śladowe ilości produktów ubocznych spalania (para wodna, CO₂, tlen) utleniają lub w inny sposób uszkadzają powierzchnię przedmiotu obrabianego.

Rury promiennikowe są produkowane ze stopów wysokotemperaturowych (np. HK-40, HP, RA330) lub zaawansowanej ceramiki (SiC, Si₃N₄) i są dostępne w kilku konfiguracjach geometrycznych dostosowanych do różnych układów pieca i wymagań termicznych.

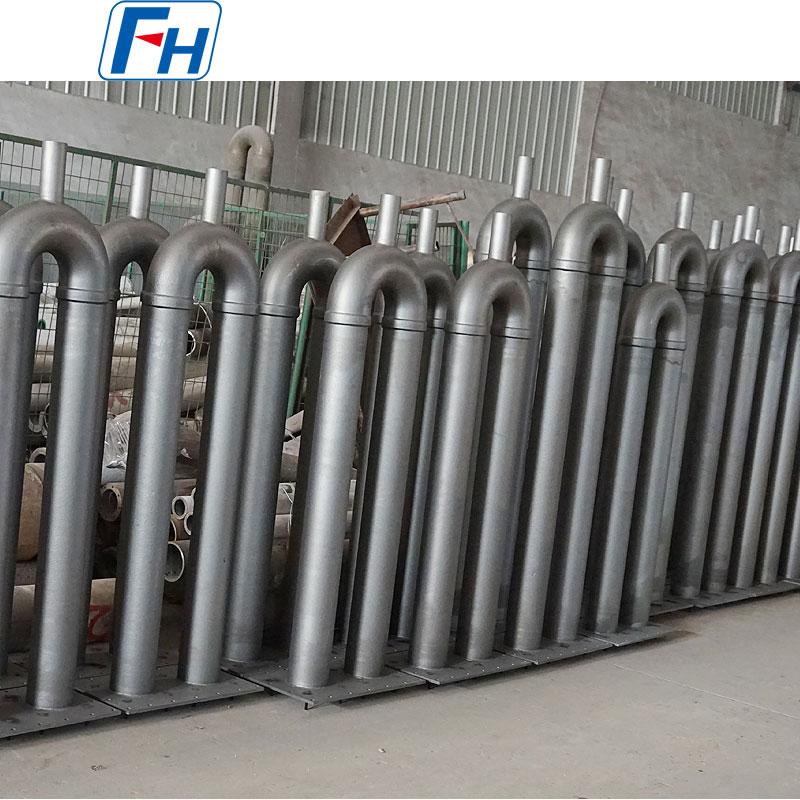

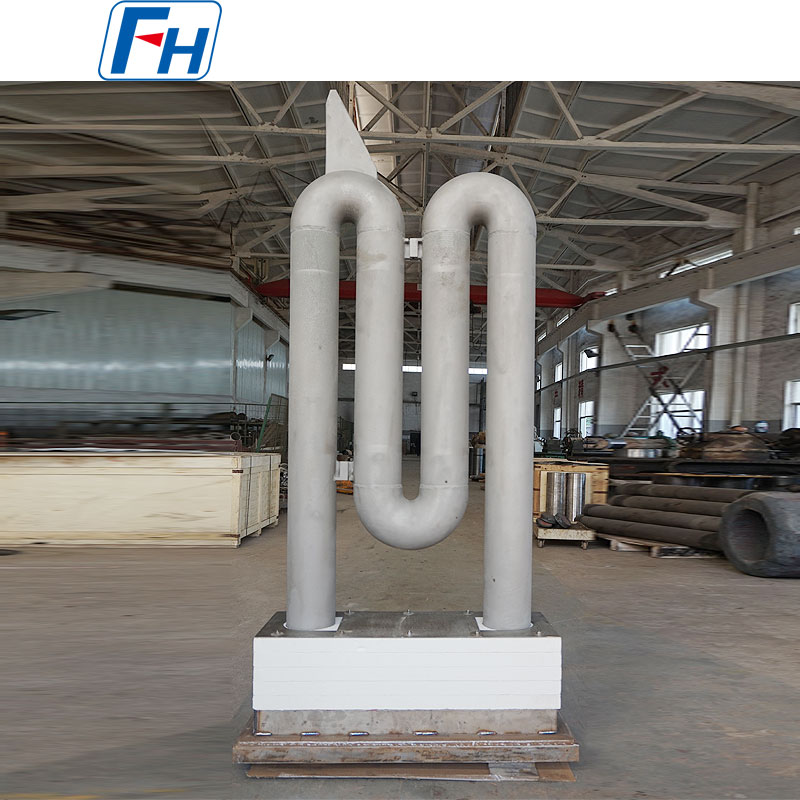

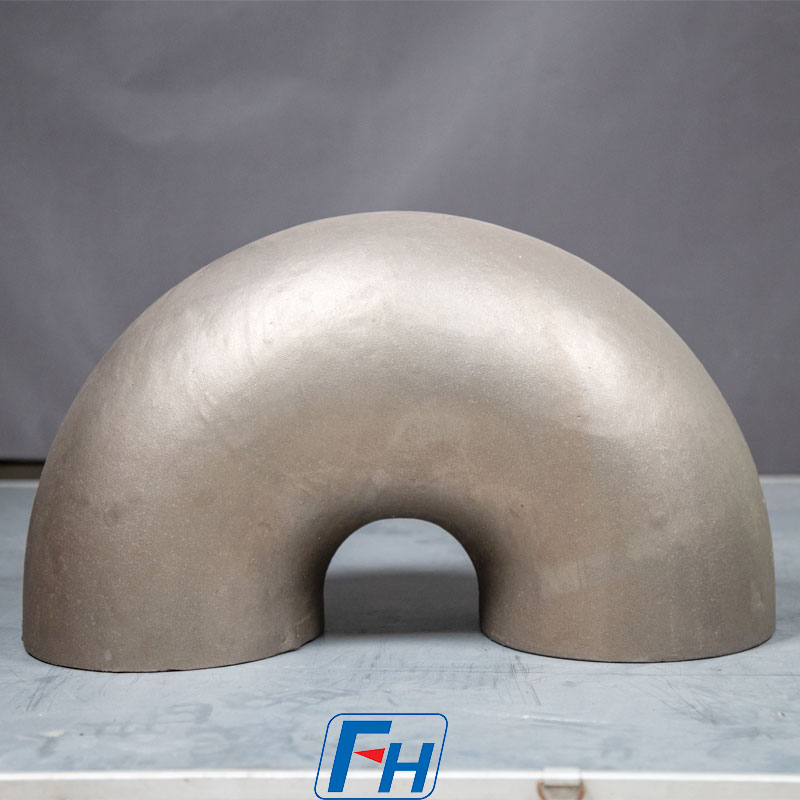

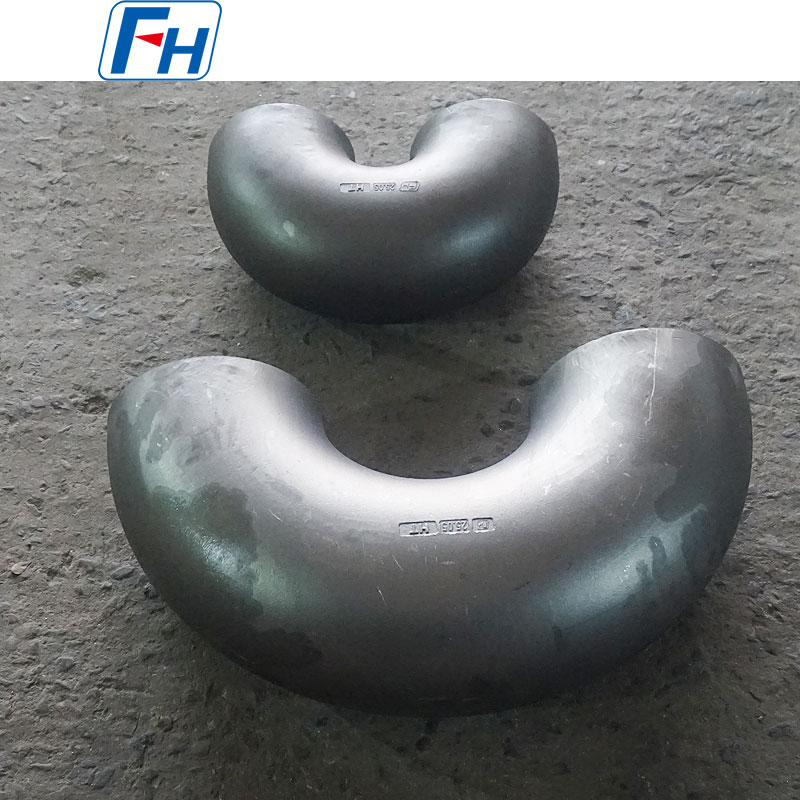

Typowe konfiguracje rur promiennikowych

Kształt rury promiennikowej ma bezpośredni wpływ na równomierne rozprowadzanie ciepła w całym wsadu pieca. Cztery najczęściej używane konfiguracje to:

Konstrukcja typu P (promieniowa) jest szczególnie ceniona w wymagających zastosowaniach równomierność temperatury w zakresie ±5°C , ponieważ jego koncentryczna geometria równomiernie rozprowadza płomień na obwodzie rury zewnętrznej.

Funkcja rur promieniujących

Rury promiennikowe pełnią trzy podstawowe funkcje w przemysłowych systemach grzewczych:

1. Izolacja atmosfery

Całkowicie zamykając spalanie w szczelnej rurze, rury promiennikowe umożliwiają wypełnienie wnętrza pieca atmosfera ochronna lub reaktywna — azot, wodór, gaz endotermiczny lub próżnia — bez zanieczyszczeń gazami płomieniowymi. Ma to kluczowe znaczenie w przypadku wyżarzania jasnego stali nierdzewnej i miedzi, gdzie utlenianie należy zredukować do poziomu bliskiego zeru.

2. Pośrednie promieniowanie cieplne

Ściana rury, podgrzana pomiędzy 900°C i 1 150°C w większości rur ze stopów metali (do 1 350 °C dla rur ceramicznych SiC), emituje promieniowanie podczerwone, które równomiernie ogrzewa wsad pieca. Mechanizm ten pozwala uniknąć powstawania gorących punktów i uszkodzeń spowodowanych uderzeniem płomienia, które palniki opalane bezpośrednio mogą powodować na wrażliwych częściach.

3. Efektywność cieplna i odzysk energii

Nowoczesne zespoły rur promiennikowych są łączone z palniki rekuperacyjne lub regeneracyjne które odzyskują ciepło ze gazów spalinowych i podgrzewają powietrze do spalania, rutynowo osiągając sprawność cieplną 60–80% . System rur promiennikowych z rekuperacją może zmniejszyć zużycie gazu ziemnego o 25–40% w porównaniu z konwencjonalnym piecem z otwartym płomieniem o podobnej mocy.

Materiały stosowane w produkcji rur promiennikowych

Wybór materiału rury określa maksymalną temperaturę roboczą, żywotność i całkowity koszt. Dwie główne kategorie to stopy metali i ceramika:

Rury ze stopów metali

• HK-40 (25Cr-20Ni): Najpopularniejszy stop odlewniczy; odpowiedni do ~1 100°C; doskonała odporność na utlenianie i rozsądny koszt.
• HP (26Cr-35Ni): Wyższa zawartość niklu poprawia odporność na pełzanie; stosowany w wymagających środowiskach nawęglania do ~1 150°C.
• RA330 / stop 800H: Stopy kute, preferowane ze względu na odporność na cykle termiczne; żywotność 3–7 lat w dobrze utrzymanych piecach.
• Kanthal APM (FeCrAl ODS): Stop wzmocniony dyspersją tlenków, nadający się do pracy ciągłej w temperaturze do 1250°C, charakteryzujący się doskonałą odpornością na nawęglanie i siarczkowanie.

Rurki ceramiczne

• Węglik krzemu (SiC): Doskonała przewodność cieplna (~120 W/m·K); maksymalna ciągła temperatura 1 350–1 400 °C ; wysoka odporność na utlenianie i szok termiczny.
• Azotek krzemu (Si₃N₄): Doskonała odporność na pękanie w porównaniu do SiC; preferowane w zastosowaniach szybkich cykli z dużymi gradientami termicznymi.
• Kompozyty mulit/tlenek glinu: Niższy koszt; nadaje się do umiarkowanych temperatur (≤1 250 °C) w mniej agresywnej atmosferze.

Rurki ceramiczne kosztują 2–4× więcej niż porównywalne rury ze stopów metali z góry, ale ich dłuższa żywotność i zdolność do pracy w wyższych temperaturach może sprawić, że będą one opłacalne ekonomicznie w ciągłych procesach wysokotemperaturowych.

Branże i zastosowania wykorzystujące lampy promiennikowe

Rury promiennikowe można znaleźć wszędzie tam, gdzie wymagana jest precyzyjna obróbka cieplna w kontrolowanej atmosferze. Kluczowe branże obejmują:

• Obróbka stali samochodowej: Linie do ciągłego wyżarzania taśm stalowych o wysokiej wytrzymałości wykorzystują setki rur promieniujących do utrzymania temperatury taśmy na poziomie 700–900 °C w atmosferze wodoru i azotu.
• Produkcja stali nierdzewnej i stopów specjalnych: Linie wyżarzania jasnego wymagają środowiska praktycznie beztlenowego, które można osiągnąć jedynie przy ogrzewaniu szczelnych rur promiennikowych.
• Metalurgia proszków i spiekanie: W procesach formowania wtryskowego metali (MIM) oraz prasowania i spiekania stosuje się piece z promiennikami rurowymi do usuwania spoiw i spiekania części w kontrolowanej atmosferze.
• Produkcja elektroniki i półprzewodników: Piece rurowe stosowane w procesach dyfuzji i utleniania w produkcji wiórów opierają się na tej samej zasadzie ogrzewania pośredniego.
• Szkło i ceramika: Piece Lehr do wyżarzania szkła wykorzystują układy rur promieniujących do kontrolowania profilu chłodzenia z równomiernością ±2°C na szerokości wstęgi szkła.

Kluczowe parametry wydajności, które należy ocenić przy wyborze rury promiennikowej

Wybór niewłaściwej specyfikacji rury prowadzi do przedwczesnej awarii, nierównomiernego nagrzewania lub niepotrzebnych kosztów. Oceń następujące parametry:

Często zadawane pytania dotyczące rur promiennikowych

Jak długo zwykle wytrzymują promienniki?

Żywotność różni się znacznie w zależności od materiału, temperatury roboczej i warunków procesu. W dobrze utrzymanym piecu do ciągłego wyżarzania pracującym w temperaturze ~1 000 °C rury ze stopów metali (HK-40 lub HP) zazwyczaj wytrzymują 3–6 lat . Rury ceramiczne SiC w podobnych usługach mogą przetrwać 8–12 lat , chociaż są bardziej podatne na uszkodzenia mechaniczne podczas instalacji i konserwacji. Rury poddane działaniu agresywnej atmosfery nawęglającej lub szybkich cykli termicznych mogą ulec uszkodzeniu w ciągu zaledwie 12–18 miesięcy, jeśli gatunek stopu nie jest odpowiednio dostosowany do środowiska.

Co powoduje przedwczesną awarię rury promiennikowej?

Najczęstsze tryby awarii to:

• Nawęglanie: Węgiel z atmosfery pieca lub spalania w palniku przenika do stopu, powodując kruchość. Stopy HP z dodatkami mikrostopowymi (Nb, Ti) są odporne na to zjawisko lepiej niż gatunki standardowe.
• Utlenianie i korozja na gorąco: Cykliczne utlenianie powyżej granicy projektowej stopu powoduje powstawanie zgorzelin tlenkowych, które odpryskują podczas chłodzenia, z czasem powodując pocienienie ścianki rury.
• Pękanie zmęczeniowe cieplnie: Powtarzające się szybkie nagrzewanie i hartowanie generuje cykle naprężeń, które inicjują pęknięcia na spoinach, zgięciach lub nieciągłościach geometrycznych.
• Przegrzanie: Przerwy w zapłonie palnika, uderzenie płomienia w ściankę rury lub nadmierna prędkość spalania mogą lokalnie podnieść temperaturę powierzchni rury o 100–200 °C powyżej wartości granicznej projektowej, znacznie przyspieszając pełzanie i utlenianie.

Czy lampy promiennikowe można naprawić, czy należy je wymienić?

Drobne pęknięcia powierzchniowe lub dziury w metalowych rurach mogą czasami zostać naprawione przez wykwalifikowanych spawaczy przy użyciu odpowiedniego materiału wypełniającego, ale jest to zazwyczaj rozwiązanie krótkotrwałe. Gdy rura wykazuje znaczne pocienienie ścianek (ponad 20–25% pierwotnej grubości) lub pękanie w ścianie, zalecaną i bezpieczniejszą metodą jest pełna wymiana. Rur ceramicznych nie można spawać i w przypadku pęknięcia należy je wymienić.

Jaka jest różnica między rekuperacyjnym a regeneracyjnym systemem rur promiennikowych?

Obydwa typy odzyskują ciepło ze gazów spalinowych, ale robią to inaczej:

• Systemy rekuperacyjne stosować ciągły metalowy wymiennik ciepła w celu wstępnego podgrzania powietrza do spalania za pomocą spalin. Temperatury wstępnego podgrzewania powietrza wynoszące 400–600°C są typical, yielding fuel savings of 20–30%.
• Systemy regeneracyjne należy zastosować parę łóż ceramicznych, które naprzemiennie magazynują i uwalniają ciepło, gdy palnik przechodzi pomiędzy trybami spalania i wyczerpywania. Podgrzewanie powietrza do 900–1 000 °C jest osiągalne, co pozwala zaoszczędzić 40–60% paliwa w zastosowaniach wysokotemperaturowych.

Systemy palników regeneracyjnych wiążą się z wyższymi kosztami inwestycyjnymi, są jednak preferowane w przypadku pieców pracujących w sposób ciągły w temperaturze powyżej 1 100 °C.

Czy lampy promiennikowe są kompatybilne z paliwem wodorowym?

Tak, a to nabiera coraz większego znaczenia w miarę jak przemysł stalowy i metalowy zmierza w stronę dekarbonizacji. Rury promiennikowe mogą się spalić 100% wodór przy odpowiedniej regulacji palnika, ponieważ wodór ma znacznie większą prędkość płomienia i niższą energię zapłonu niż gaz ziemny. Kluczowym wyzwaniem jest to, że podczas spalania wodoru powstaje wyłącznie para wodna, która w wysokich temperaturach może powodować utlenianie niektórych gatunków stopów. Stopy o wyższej zawartości chromu (≥25% Cr) i rury ceramiczne SiC są preferred for hydrogen-fired radiant tube applications due to their stronger resistance to steam oxidation.

Jak wykryć nieszczelną rurę promiennikową podczas pracy?

Nieszczelność umożliwia przedostanie się gazów spalinowych do atmosfery pieca, co można wykryć poprzez:

• Wymierny wzrost stężenie tlenu lub CO₂ wewnątrz pieca, mierzone za pomocą analizatorów atmosfery na miejscu.
• Nieoczekiwane utlenianie lub odbarwienie powierzchni przedmiotów obrabianych, które zostały wcześniej wykończone na połysk.
• Nietypowy spadek punktu rosy atmosfery pieca (dla atmosfer gazowych endotermicznych).
• Kontrola wzrokowa podczas zaplanowanych przestojów przy użyciu: test zaniku ciśnienia lub test szczelności bańki mydlanej na zimnych, pozbawionych ciśnienia rurach.

Jakie praktyki konserwacyjne wydłużają żywotność rur promiennikowych?

Operatorzy, którzy osiągają najdłuższą żywotność rur, konsekwentnie przestrzegają następujących praktyk:

1. Kontroluj szybkość zapłonu palnika, aby utrzymać co najmniej temperaturę powierzchni rury 50°C poniżej maksimum znamionowego stopu .
2. Aby zminimalizować szok termiczny, należy stosować stopniowe rampy nagrzewania i schładzania (zwykle ≤150°C/godz. w przypadku rur metalowych).
3. Sprawdź grubość ścianki rurki za pomocą badania ultradźwiękowego co 12–18 miesięcy i śledzić trend szybkości korozji.
4. Utrzymuj wyrównanie palnika z rurą, aby zapobiec miejscowemu uderzeniu płomienia w ścianki rury.
5. Utrzymuj lekko niskie proporcje powietrza do spalania (nadmiar powietrza 5–10%), aby uniknąć osadzania się sadzy wewnątrz rury, co może powodować powstawanie gorących punktów.

Rurki promiennikowe a ogrzewanie opalane bezpośrednio: kiedy wybrać każdą z nich

Ogrzewanie promiennikowe nie zawsze jest właściwym wyborem. Zrozumienie kompromisów pomaga inżynierom podjąć właściwą decyzję:

Zasada podejmowania decyzji jest prosta: jeśli proces wymaga specyficznej atmosfery w piecu lub czystej powierzchni przedmiotu obrabianego, ogrzewanie rurowe promiennikowe jest technicznie poprawnym rozwiązaniem, niezależnie od nieco wyższych kosztów inwestycyjnych. W przypadku ponownego podgrzewania w masie, gdzie utlenianie powierzchni jest tolerowane i jest usuwane w kolejnym etapie, bardziej ekonomiczne jest bezpośrednie wypalanie.
