Który odlew ze stali żaroodpornej wybrać do zastosowań w ekstremalnych temperaturach?

W sektorach przemysłowej obróbki cieplnej i sprzętu energetycznego, Odlewy ze stali żaroodpornych o wysokiej zawartości chromu i niklu (Cr25Ni20). wykazują doskonałą odporność na pełzanie i stabilność na utlenianie w porównaniu z odlewami z serii średniochromowo-niskoniklowej (Cr18Ni8) podczas pracy w długotrwałych środowiskach powyżej 1100°C . Do krytycznych komponentów, takich jak rolki pieca, rury promiennikowe i osprzęt do obróbki cieplnej działający poza nimi 1000°C wybór materiałów ze stopów o wysokiej zawartości chromu i niklu może wydłużyć żywotność podzespołów 30% do 50% , znacznie zmniejszając częstotliwość nieplanowanych przestojów i koszty konserwacji.

Różnice w pozycjonowaniu technicznym między dwoma głównymi nurtami Odlewy ze stali żaroodpornej

Odlewy ze stali żaroodpornej można podzielić na dwie główne gałęzie oparte na systemach stopowych: stale austenityczne średniochromowe i stale austenityczne wysokochromowo-niklowe. Każdy z nich ma zastosowanie w ramach scenariuszy 650°C do 1200°C zakresie temperatur, z różnicami rdzenia przejawiającymi się w stosunkach składu stopu, stabilności mikrostrukturalnej i krzywych degradacji właściwości mechanicznych w wysokiej temperaturze.

Seria średniochromowa i niskoniklowa: ekonomiczne rozwiązania wysokotemperaturowe

Typowe gatunki, takie jak seria Cr18Ni8, kontrolują zawartość chromu 16% do 20% i zawartość niklu około 8% do 12% . System ten utrzymuje wytrzymałość strukturalną w 650°C do 950°C poprzez wzmocnienie roztworem stałym i ograniczone wytrącanie węglików. Jego zalety obejmują kontrolowane koszty surowców i szersze okna procesu odlewania, dzięki czemu nadają się do masowej produkcji stosunkowo prostych płyt podstawy pieca, tac i rolek pieca z sekcjami niskotemperaturowymi.

Jednakże, gdy temperatura pracy przekroczy 1000°C , stabilność osnowy austenitycznej odlewów serii średniochromowo-niskoniklowej spada wraz z przyspieszonymi szybkościami wytrącania fazy σ i kruchych węglików. Powoduje to degradację wytrzymałości wytrzymałościowej w wysokiej temperaturze ponad 40% od wartości początkowych po 500 godzin . W związku z tym materiał ten lepiej nadaje się do pracy przerywanej, dużych wahań temperatury lub warunków pracy głównie w średnich i niskich temperaturach.

Seria niklu o wysokiej zawartości chromu: testy porównawcze wydajności w ekstremalnie wysokich temperaturach

Reprezentowane przez systemy stopów Cr25Ni20, zawartość chromu jest podwyższona do 24% do 28% , zawartość niklu sięga 18% do 22% , ze śladowymi dodatkami niobu i wolframu w celu kontroli morfologii węglików. Wysoka zawartość chromu zapewnia tworzenie gęstej masy Kompozytowe warstwy tlenkowe Cr₂O₃-Al₂O₃ na powierzchniach, z tempem wzrostu w 1100°C tylko środowiska powietrzne jedna trzecia te z odlewów serii średniochromowej.

Wysoka zawartość niklu znacznie zwiększa stabilność fazy austenitycznej w podwyższonych temperaturach, tłumiąc wytrącanie fazy σ i umożliwiając czas życia pękania odlewu przekraczający 10 000 godzin pod 1050°C przy naprężeniu 100 MPa warunki. Materiał ten jest preferowanym wyborem na rury promiennikowe pieców do wyżarzania ciągłego, wirniki wentylatorów pieców do nawęglania i elementy wykładziny pieców przemysłowych pracujących w temperaturze 1200°C .

Analiza porównawcza kluczowych wskaźników wydajności

Aby określić ilościowo różnice w wydajności między tymi dwoma materiałami w rzeczywistych warunkach pracy, przeprowadza się systematyczne porównania w czterech wymiarach: odporności na utlenianie, wytrzymałości w wysokiej temperaturze, odporności na korozję i możliwości dostosowania do procesu.

Odporność na utlenianie: czynnik decydujący o żywotności w wysokich temperaturach

Podstawowe tryby uszkodzeń odlewów ze stali żaroodpornej w środowiskach powietrza o wysokiej temperaturze obejmują spalację kamienia tlenkowego i rozcieńczenie podłoża. Dane z testu utleniania izochronicznego ASTM G54 pokazują, że po 200 godzin ciągłej ekspozycji w powietrzu o temperaturze 1100°C Odlewy z serii niklu o wysokiej zawartości chromu utrzymują grubość warstwy tlenku pomiędzy 12 do 18 mikrometrów , natomiast w odlewach z serii średniochromowo-niklowej powstają sięgające warstwy tlenkowe 35 do 50 mikrometrów z wyraźnymi warstwami i spękaniami.

Mechanizm tworzenia gęstej warstwy tlenkowej polega na preferencyjnym tworzeniu ciągłych warstw Cr₂O₃, które jest możliwe dzięki wysokiej zawartości chromu, podczas gdy pierwiastki niklowe zmniejszają naprężenia międzyfazowe pomiędzy warstwą tlenku a podłożem, minimalizując odrywanie powłoki podczas cykli termicznych. W przypadku armatury do obróbki cieplnej, w której występują częste cykle ogrzewania i chłodzenia, ta cecha może zmniejszyć tempo utraty masy w wyniku utleniania ponad 60% .

Wytrzymałość na pełzanie w wysokiej temperaturze i wytrzymałość: ilościowa ocena nośności

Pełzanie stanowi najbardziej śmiercionośny tryb uszkodzenia odlewów ze stali żaroodpornej w warunkach długotrwałego obciążenia w wysokiej temperaturze. Standardowe testy wytrzymałościowe GB/T 2039 wykazują:

• Pod 900°C/80MPa warunkach, oba materiały przekraczają 50 000 godzin czas zerwania przy minimalnej rozbieżności w działaniu;
• Pod 1050°C/60MPa warunkach, czas pękania odlewów serii średniochromowej i niskoniklowej zmniejsza się do około 8000 godzin , podczas gdy odlewy z serii niklu o wysokiej zawartości chromu zachowują ponad 25 000 godzin ;
• O godz 1100°C wytrzymałość odlewów o średniej zawartości chromu i niskiej zawartości niklu staje się niewystarczająca do zastosowań inżynieryjnych, podczas gdy odlewy z serii o wysokiej zawartości chromu i niklu osiągają 15 000 godzin żywotność pęknięcia poniżej 40MPa stres.

Ta rozbieżność danych ilościowych bezpośrednio określa granice wyboru materiałów dla krytycznych elementów nośnych, takich jak rury promieniujące i rolki pieca wspornikowego.

Różnice w ewolucji mikrostruktury i mechanizmach awarii

Wydajność w wysokiej temperaturze odlewy ze stali żaroodpornej zależy nie tylko od składu stopu, ale pod głębokim wpływem ewolucji mikrostruktury podczas długotrwałej pracy. Zachowania transformacji fazowej tych dwóch materiałów w identycznych zakresach temperatur wykazują zasadnicze różnice.

Seria średniochromowa o niskiej zawartości niklu: zgrubienie węglika i kruchość fazowa σ

W ramach 650°C do 900°C zakresie temperatur, węgliki typu M₂₃C₆ w odlewach z serii średniochromowej i niskoniklowej wytrącają się w sposób ciągły wzdłuż granic ziaren austenitu, stopniowo zwiększając grubość wraz z wydłużonym czasem użytkowania. Mogą osiągnąć frakcje objętościowe węglika granicznego ziarna 3% do 5% po 1000 godzin , poważnie osłabiając spójność granic ziaren.

Co ważniejsze, wzbogacenie w chrom i żelazo w obszarach granicznych ziaren łatwo powoduje kruchość faza σ (związek międzymetaliczny FeCr) . Z wartościami twardości pomiędzy HV 900 do 1100 Faza σ rozłożona w konfiguracjach sieci wzdłuż granic ziaren może zmniejszyć udarność w temperaturze pokojowej o ponad 70% , jednocześnie pogarszając plastyczność w wysokiej temperaturze. W przypadku elementów pieca poddawanych szokowi termicznemu i mechanicznemu kruchość w fazie σ stanowi główne wąskie gardło ograniczające żywotność.

Seria niklu o wysokiej zawartości chromu: stabilna matryca austenityczna i kontrolowane fazy opadów

Wysoka zawartość niklu rozszerza pole fazowe austenitu do niższych temperatur, znacznie tłumiąc kinetykę tworzenia fazy σ. W odlewach Cr25Ni20 nawet po 10 000 godzin z 1050°C usługi, frakcje objętości fazy σ pozostają kontrolowane poniżej 0,5% .

Podstawowymi fazami wzmacniającymi w tym układzie są węglikoazotki typu NbC lub M(C,N), charakteryzujące się drobnymi cząstkami ( 50 do 200 nanometrów ), równomierny rozkład i mechanizmy wzmacniania dyspersji, które zwiększają wytrzymałość w wysokiej temperaturze przy znacznie niższych szybkościach zgrubienia niż M₂C₆. W połączeniu z odpowiednim leczeniem roztworem ( Trzymanie w temperaturze 1150°C do 1200°C przez 2 do 4 godzin, a następnie hartowanie w wodzie ), odlewy osiągają zoptymalizowane stany rozkładu węglików od początku użytkowania, opóźniając pogorszenie wydajności.

Scenariusze zastosowań przemysłowych i wytyczne dotyczące decyzji dotyczących wyboru

W oparciu o różnice w wydajności przedstawione powyżej, granice mające zastosowanie dla tych dwóch typów odlewów ze stali żaroodpornej w urządzeniach przemysłowych stały się stosunkowo jasne. Decyzje dotyczące wyboru powinny kompleksowo oceniać temperaturę roboczą, charakterystykę obciążenia, częstotliwość cykli termicznych i oczekiwane wymagania dotyczące żywotności.

Typowy przypadek porównawczy w zastosowaniach urządzeń do obróbki cieplnej

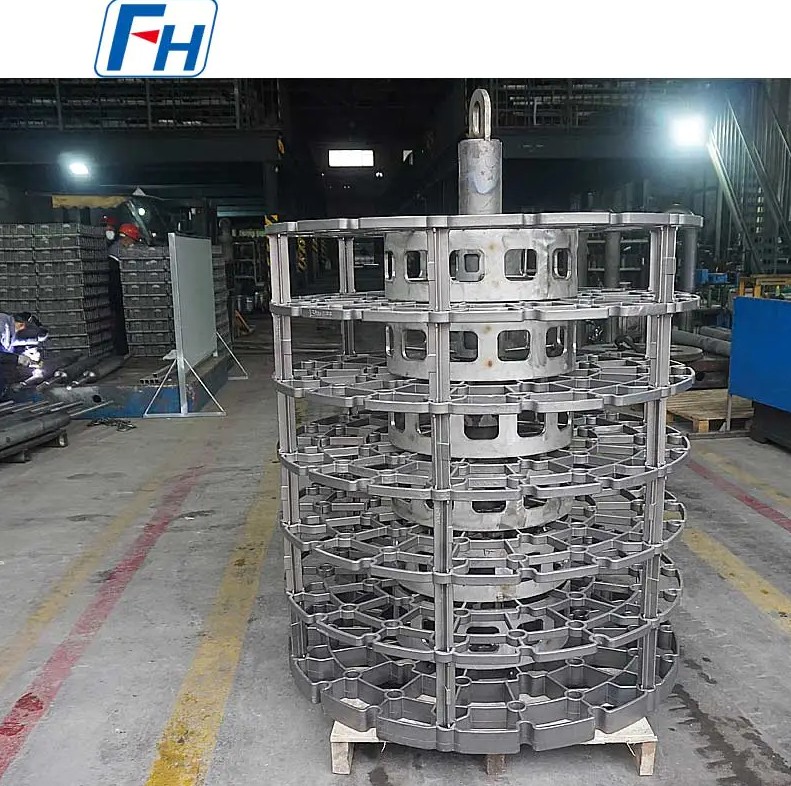

Rozważ tace i filary na liniach produkcyjnych nawęglania przekładni samochodowych: In Atmosfery nawęglające o temperaturze 930°C oprawy serii średniochromowo-niskoniklowej osiągają żywotność około 8 do 12 miesięcy , z pierwotnymi trybami uszkodzeń obejmującymi odkształcenie wypaczenia i pękanie w wyniku utleniania granicy ziaren. W przypadku przejścia na materiały z serii niklu o wysokiej zawartości chromu, okresy użytkowania w identycznych warunkach wydłużają się do 18 do 24 miesięcy , przy redukcji odkształceń przekraczającej 40% .

Chociaż odlewy z serii niklu o wysokiej zawartości chromu wiążą się z wyższymi początkowymi kosztami zakupu, kompleksowe obliczenia obejmujące częstotliwość wymiany, straty w wyniku przestojów i koszty utrzymania robocizny pokazują, że ich całkowite koszty cyklu życia są faktycznie obniżone o 25% do 35% . Ta korzyść ekonomiczna staje się szczególnie wyraźna w przypadku stale działających zautomatyzowanych linii produkcyjnych do obróbki cieplnej.

Podstawy kontroli jakości i weryfikacji wydajności

Niezależnie od wyboru materiału, wykonanie odlewów ze stali żaroodpornych zależy od rygorystycznych systemów kontroli jakości. Poniższe elementy kontroli reprezentują krytyczne ogniwa zapewniające, że odlewy spełniają projektowe wymagania dotyczące warunków pracy.

Skład chemiczny i badanie metalograficzne

Analiza spektroskopowa zapewnia kontrolę odchyleń głównych pierwiastków, takich jak chrom, nikiel i węgiel ±0,5% , z precyzyjnie utrzymanymi dodatkami pierwiastków śladowych, takich jak niob i wolfram ±0,1% . Badania metalograficzne skupiają się na:

• Gatunki wielkości ziaren austenitu (zwykle wymagające 3 do 6 klasy );
• Morfologia rozkładu węglików i udziały objętościowe;
• Obecność porowatości skurczowej odlewu, nadmiernych wtrąceń lub innych wad.

Testy weryfikacyjne wydajności w wysokich temperaturach

Poza konwencjonalną próbą rozciągania w temperaturze pokojowej należy uzupełnić następujące elementy weryfikacji w wysokiej temperaturze:

1. Krótkoterminowa próba rozciągania w wysokiej temperaturze (docelowe punkty temperatury: 800°C, 950°C, 1050°C ), pomiar granicy plastyczności i krzywych degradacji wytrzymałości na rozciąganie;
2. Badanie wytrzymałości wytrzymałościowej (wykonywane zgodnie z GB/T 2039 lub ASTM E139), uzyskanie danych dotyczących czasu zerwania w docelowych temperaturach i poziomach naprężenia;
3. Izochroniczne badanie utleniania ( 800°C do 1100°C , ważąc każdy 50 godzin ), wykreślając krzywe kinetyki utleniania i obliczając stałe szybkości utleniania.

W przypadku krytycznych elementów nośnych zaleca się zwiększenie proporcji pobierania próbek o 10% do 20% do badań nieniszczących (radiograficznych lub ultradźwiękowych), upewniając się, że wewnętrzne wymiary defektów nie przekraczają 5% z wall thickness.

Trendy rozwoju technologii i zalecenia dotyczące wyboru materiałów

W miarę ewolucji pieców przemysłowych w kierunku wyższych temperatur, dłuższych ciągłych cykli pracy i bardziej złożonych środowisk atmosferycznych, technologia odlewania stali żaroodpornej wykazuje następujące trendy rozwojowe:

• Konstrukcja mikrostopowa : Dodanie śladowych pierwiastków ziem rzadkich (takich jak Ce, La) do bazowych kompozycji Cr25Ni20 może dodatkowo udoskonalić strukturę ziaren warstwy tlenkowej, redukując 1100°C szybkości utleniania o dodatkowy 15% do 20% ;
• Kierunkowe krzepnięcie i odlewanie drobnoziarniste : Kontrolowanie kierunku krzepnięcia i szybkości chłodzenia w celu wyeliminowania segregacji kryształów kolumnowych, zwiększając wytrzymałość na wysokie temperatury ponad 20% ;
• Synergia kompozytowej powłoki ochronnej : Nakładanie powłok aluminidkowych lub MCrAlY na powierzchnie odlewów w celu stworzenia dwuwarstwowych systemów ochronnych z podłożami ze stopów o wysokiej zawartości chromu i niklu, podnosząc maksymalne temperatury pracy do 1250°C .

W przypadku użytkowników końcowych decyzje dotyczące wyboru materiałów powinny wykraczać poza ramy porównawcze pojedynczych kosztów i ustanawiać modele oceny skupione na nich całkowity koszt cyklu życia (LCC) . Gdy temperatura robocza przekroczy 1000°C lub roczne przekroczenie godzin pracy 6000 godzin , kompleksowe zalety pod względem kosztów i wydajności serii niklu o wysokiej zawartości chromu odlewy ze stali żaroodpornej stają się w pełni widoczne, co stanowi racjonalny wybór zapewniający stabilną pracę sprzętu w długim cyklu.
