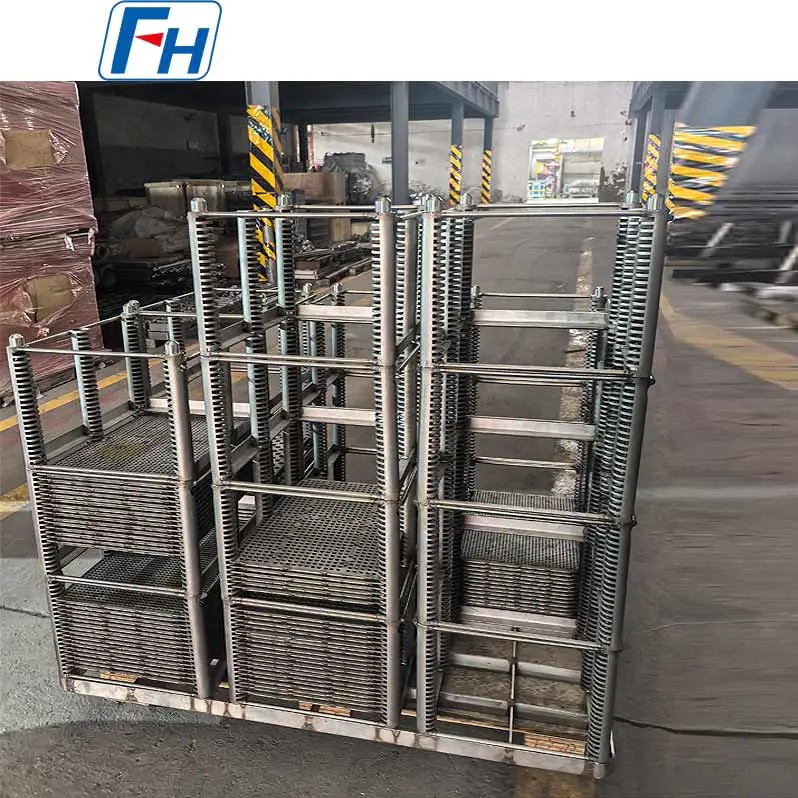

Dlaczego urządzenia do obróbki cieplnej mają znaczenie?

Urządzenia do obróbki cieplnej służą jako podstawowy interfejs między przedmiotami obrabianymi a urządzeniami do obróbki cieplnej. Ich racjonalność projektowania, dobór materiałów i jakość produkcji bezpośrednio regulują jednolitość, powtarzalność i jakość produktu końcowego całego cyklu obróbki cieplnej. W produkcji przemysłowej ok 30%–40% wad obróbki cieplnej – takich jak odkształcenia, utlenianie i nierównomierne nawęglanie – można bezpośrednio przypisać niewłaściwemu projektowi lub użytkowaniu osprzętu. Dlatego wybór odpowiedniego osprzętu do obróbki cieplnej nie jest drugorzędną decyzją operacyjną, ale strategicznym czynnikiem decydującym o powodzeniu lub niepowodzeniu procesu termicznego.

Z praktycznego punktu widzenia inżynierii, osprzęt do obróbki cieplnej musi jednocześnie spełniać trzy podstawowe kryteria wydajności: stabilność strukturalna w wysokiej temperaturze (utrzymanie kształtu i nośności w temperaturach docelowych), wydajność przewodzenia ciepła (zapewniające równomierne nagrzewanie przedmiotów obrabianych) oraz kompatybilność chemiczna (unikanie niepożądanych reakcji z atmosferą pieca lub powierzchnią przedmiotu obrabianego). Brak któregokolwiek z tych wskaźników będzie skutkować podwyższonym poziomem złomu wsadowego lub znacznie zwiększonym zużyciem energii.

Jak dobór materiałów wpływa na wydajność i trwałość opraw

Typowe żaroodporne materiały stopowe i ich zakresy temperatur roboczych

Podstawowe uwagi dot urządzenie do obróbki cieplnej materiały charakteryzują się trwałą wytrzymałością w podwyższonych temperaturach, odpornością na utlenianie i odpornością na nawęglanie. Różne stopy nadają się do różnych temperatur procesu i warunków atmosferycznych; nieprawidłowy dobór materiału pozostaje jedną z głównych przyczyn przedwczesnej awarii mocowania.

Typowe tryby awarii i strategie zapobiegawcze

Osprzęt do obróbki cieplnej jest narażony na wiele zagrożeń związanych z degradacją podczas długotrwałej, cyklicznej pracy w wysokiej temperaturze. Do najczęściej spotykanych trybów awarii należą:

• Pękanie zmęczeniowe cieplnie : Powtarzające się cykle ogrzewania i chłodzenia kumulują naprężenia wewnętrzne, po których zwykle rozpoczynają się mikropęknięcia 500–800 cykli i ostatecznie rozprzestrzenia się w pęknięcia na całej grubości.
• Odkształcenie pełzające : Pod długotrwałym obciążeniem w wysokiej temperaturze materiały ulegają nieodwracalnemu odkształceniu plastycznemu. W przypadku stopu 1.4848 w temperaturze 900°C i naprężeniu 50 MPa odkształcenie pełzania może osiągnąć 2%–3% po 1000 godzin , bezpośrednio pogarszając dokładność pozycjonowania urządzenia.
• Kruchość nawęglania : W atmosferach bogatych w węgiel atomy węgla dyfundują do granic ziaren, tworząc kruche fazy węglikowe, powodując radykalne zmniejszenie wytrzymałości materiału i zwiększone ryzyko pękania.
• Straty oksydacyjne : W atmosferach utleniających powierzchniowe zgorzeliny tlenkowe stale gęstnieją i odpryskują, co prowadzi do zmniejszenia przekroju poprzecznego i pogorszenia nośności.

Aby złagodzić te rodzaje awarii, w praktyce inżynierskiej zazwyczaj stosuje się następujące środki: wybór materiałów wysokostopowych na bazie niklu w celu zwiększenia odporności na pełzanie; nakładanie powłok antyutleniających na powierzchnie armatury; optymalizacja szybkości ogrzewania i chłodzenia w celu ograniczenia szoku termicznego; oraz ustanowienie protokołów regularnej inspekcji i wymiany w celu wykrycia degradacji przed katastrofalną awarią.

Które typy osprzętu odpowiadają Twojej konfiguracji pieca i wymaganiom procesowym

Podstawowe formy osprzętu według kategorii pieca

Różne typy pieców nakładają zasadniczo różne wymagania dotyczące geometrii osprzętu, dokładności wymiarowej i metodologii załadunku. Niedopasowanie osprzętu do pieca nie tylko zmniejsza wydajność produkcji, ale może również stwarzać zagrożenie dla bezpieczeństwa.

Zagadnienia inżynieryjne w projektowaniu konstrukcji osprzętu

Projekt konstrukcyjny oprawy wymaga starannej równowagi pomiędzy gęstość załadunku i równomierność przepływu ciepła . Na przykład w procesach nawęglania niewystarczające odstępy między przedmiotami ograniczają cyrkulację atmosfery i powodują nierówne głębokości obudowy; nadmierne odstępy zmniejszają pojemność pieca i zwiększają jednostkowe zużycie energii. Doświadczenie inżynierskie wskazuje, że w urządzeniach do nawęglania należy zachować minimalną szczelinę pomiędzy sąsiednimi przedmiotami 15–25 mm aby zapewnić odpowiednią cyrkulację atmosfery.

Ciężar własny oprawy jest kolejnym krytycznym czynnikiem. W zastosowaniach z piecami wgłębnymi łączny ciężar osprzętu i obrabianych przedmiotów często sięga od kilkuset kilogramów do kilku ton , wymagające konstrukcji zawieszenia i wsporczych zaprojektowanych z dużym marginesem bezpieczeństwa – zazwyczaj współczynnikiem bezpieczeństwa nie mniejszym niż 3.0 . Co więcej, masa termiczna samej oprawy bezpośrednio wpływa na czas nagrzewania i zużycie energii; lekka konstrukcja zapewnia znaczną oszczędność energii. Każdy 10% zmniejszenie masy oprawy może skrócić czas nagrzewania średnio o 5%–8% .

Jakie procesy produkcyjne przekształcają projekty w niezawodne osprzęt

Porównanie głównych szlaków produkcyjnych

Produkcja osprzętu do obróbki cieplnej opiera się głównie na trzech procesach: odlewaniu, spawaniu/montażu i obróbce precyzyjnej. Każda trasa jest dostosowana do różnych poziomów złożoności i wymagań dotyczących precyzji.

• Precyzyjne odlewanie : Idealny do złożonych, wysoce zintegrowanych elementów wyposażenia, takich jak tace o strukturze plastra miodu i nieregularne ramy nośne. Odlewanie metodą traconą osiąga dokładność wymiarową ±1,5 mm z chropowatością powierzchni Ra 6,3–12,5 µm . Zaletą jest tworzenie złożonych wnęk wewnętrznych i struktur cienkościennych, chociaż czas realizacji produkcji jest dłuższy, a koszty oprzyrządowania wyższe.
• Montaż spawany : Nadaje się do dużych lub modułowych opraw wykonanych ze standardowych profili i płyt. Mocowania spawane zapewniają elastyczność produkcji i krótsze cykle dostaw, ale strefy spawania stanowią słabe ogniwa pod wpływem zmęczenia cieplnego. Wymagane są wysokiej jakości osprzęt spawany 100% kwalifikacja do kontroli spoin i obróbka cieplna odprężająca po spawaniu.
• Montaż obróbczy : Stosowany do precyzyjnych uchwytów pozycjonujących, takich jak dedykowane przyrządy do obróbki cieplnej łopatek silników lotniczych. Obróbka CNC zapewnia, że krytyczne powierzchnie ustalające osiągają precyzję ±0,05 mm , spełniając rygorystyczne wymagania kontroli zniekształceń precyzyjnej obróbki cieplnej.

Krytyczne punkty kontrolne kontroli jakości

Kontrola jakości osprzętu do obróbki cieplnej obejmuje cały proces produkcyjny, z kluczowymi węzłami kontrolnymi, w tym:

1. Odbiór surowca : Analiza spektroskopowa potwierdza zgodność składu chemicznego; badanie metalograficzne sprawdza wielkość ziarna nie grubszego niż ASTM4 , zapewniając podstawę wydajności w wysokich temperaturach.
2. Kontrola dokładności wymiarowej : Weryfikacja CMM krytycznych wymiarów zespołu, z kontrolą błędu płaskości ±2 mm/m .
3. Badania nieniszczące : Kontrola rentgenowska lub ultradźwiękowa wewnętrznej porowatości skurczowej i wtrąceń w odlewach; inspekcja magnetyczna lub penetracyjna pod kątem pęknięć powierzchniowych i przypowierzchniowych.
4. Walidacja wydajności w wysokiej temperaturze : Przykładowe oprawy podlegają procesowi 24–48 godzin badania utrzymywania obciążenia w docelowych temperaturach użytkowania w celu sprawdzenia, czy odkształcenie pełzające mieści się w dopuszczalnych granicach.

Jak zarządzanie żywotnością i optymalizacja kosztów maksymalizują zwrot z inwestycji w oprawy

Typowe dane dotyczące okresu użytkowania i czynniki wpływające

Żywotność urządzenie do obróbki cieplnejs różni się znacznie w zależności od materiału, procesu i warunków pracy. W konwencjonalnych warunkach nawęglania (930°C, cykl 8–12 godzin) typowe okresy użytkowania różnych mocowań materiałowych są następujące:

Praktyczne strategie przedłużania życia i redukcji kosztów

Do wydłużenia żywotności osprzętu i zmniejszenia kosztów obróbki cieplnej można podchodzić z wielu wymiarów:

• Stopniowana strategia użytkowania : Wdrażaj nowe urządzenia do procesów o najbardziej rygorystycznych wymaganiach dotyczących zniekształceń i dokładności, a następnie stopniowo degraduj je do mniej wymagających zastosowań, maksymalizując wartość w całym cyklu życia.
• Okresowe naprawy i renowacje : Oprawy z miejscowymi odkształceniami lub niewielkimi pęknięciami można naprawić poprzez prostowanie, naprawę spoin i ponowną obróbkę cieplną, co wydłuża żywotność 30%–50% .
• Optymalizacja warunków pracy : Kontroluj szybkość ogrzewania do nie więcej niż 150°C/godz aby uniknąć szoku termicznego; w procesach nawęglania należy regularnie dopalać węgiel, aby zmniejszyć agresję chemiczną wynikającą z gromadzenia się węgla.
• Zarządzanie zapasami i rotacją : Utrzymuj kompleksową dokumentację osprzętu, śledząc liczbę cykli, dane z inspekcji i historię konserwacji, umożliwiając wymianę zapobiegawczą w oparciu o stan i unikając nieoczekiwanych przerw w produkcji.

Jakie ramy decyzyjne zapewniają wybór optymalnego mocowania dla Twojego procesu

W obliczu licznych opcji materiałowych, konstrukcyjnych i dostawców systematyczne ramy selekcji umożliwiają podejmowanie optymalnych decyzji. Do oceny zaleca się następującą kolejność priorytetów:

1. Najpierw zgodność procesu : Potwierdź, że maksymalna temperatura pracy urządzenia, kompatybilność atmosfery i nośność spełniają wymagania docelowego procesu — są to twarde ograniczenia, które nie podlegają negocjacjom.
2. Weryfikacja adaptacji pieca : Sprawdź, czy wymiary osprzętu, geometria interfejsu i metody ładowania są w pełni kompatybilne z istniejącym wyposażeniem pieca; w razie potrzeby dostarczyć dostawcom rysunki komór pieca do potwierdzenia.
3. Ocena kosztów cyklu życia : Oblicz amortyzowany koszt cyklu w całym okresie użytkowania oprawy, zamiast porównywać wyłącznie początkowe koszty zakupu. Trwała oprawa 1000 cykli może zapewnić niższy koszt cyklu niż tańsza alternatywa, która trwa tylko 300 cykli .
4. Możliwości dostawcy i pewność dostaw : Oceń stabilność źródła materiałów dostawcy, systemy kontroli jakości produkcji i historyczną terminowość dostaw, aby zapewnić niezawodne długoterminowe dostawy.
5. Personalizacja i wsparcie techniczne : W przypadku wyspecjalizowanych detali lub nowatorskich procesów zdolność dostawcy do zapewnienia optymalizacji projektu i współpracy w procesie stanowi znaczącą wartość długoterminowego partnerstwa.

Stosując te systematyczne ramy, producenci mogą osiągnąć optymalną efektywność ekonomiczną inwestycji w osprzęt, zapewniając jednocześnie podstawy jakości niezbędne do ciągłego doskonalenia procesów obróbki cieplnej.
