FH® 1.4848 System mocowania pieca studniowego
Kluczowe korzyści
- Oryginał 1.4848 (ZG40Kr25Ni20Si2)
Wyższa zawartość niklu, chromu i krzemu niż 310S – wyjątkowa wytrzymałość na pełzanie i zapobieganie nawęgleniu w temperaturach do 1050°C. - Kompletne rozwiązanie systemowe
Taca podstawowa, kosze pośrednie, górna siatka – zaprojektowana jako zintegrowany system zapewniający stabilne układanie i optymalny przepływ gazu. - Łożysko do dużych obciążeń
Wzmocnione struktury żebrowe i nóżki podpierające równomiernie rozkładają ciężar – obsługują wysokie stosy części lub wiele koszy bez uginania się na środku. - Skuteczność przeciw nawęgleniu
Wysoka zawartość krzemu (1,5–2,5%) tworzy barierę SiO₂ przed penetracją węgla – wydłuża żywotność w atmosferze bogatej w nawęglanie. - Zoptymalizowany obieg gazu
Podwyższone nóżki na podstawie z otwartą kratką umożliwiają przepływ gorącego gazu po wszystkich powierzchniach – równomierne ogrzewanie od dołu do góry. - Konfiguracja niestandardowa
Okrągłe lub prostokątne – dokładnie dopasowane do wewnętrznej średnicy pieca. Opcje segmentowe dla dużych średnic.
Dane techniczne
| Parametr | Wartość |
| Materiał | 1.4848 (ZG40Cr25Ni20Si2) – atestowany |
| Maks. ciągła temp. | 1050°C |
| Krótkoterminowa temperatura szczytowa. | 1100°C |
| Maks. całkowite obciążenie | 500 – 2000 kg (w zależności od wersji) |
| Produkcja | Precyzyjne spawanie laserowe/TIG lub odlewanie metodą traconą |
| Kształt | Okrągły (standardowy) lub prostokątny |
| Standardowe średnice | 600 mm, 800 mm, 1000 mm, 1200 mm (dostępne na zamówienie) |
| Oczekiwany okres użytkowania | 400 – 600 cykli nawęglania |
| Materiał test certificate (MTC) weld/cast inspection report included with every FH® system | |
Dlaczego warto wybrać armaturę pieca studniowego FH® 1.4848?
1. 1.4848 – Najlepszy wybór do pieców studniowych
| Własność | 310S | 1.4848 | Zaleta |
| Wytrzymałość na pełzanie w temperaturze 1000°C | Linia bazowa | 40% | Mniej opadania |
| Przeciw nawęglaniu | Umiarkowane | Wysoka | Dłuższe życie w bogatej atmosferze |
| Odporność na utlenianie | Dobrze | Znakomicie | Mniej skalowania |
| Odporność na zmęczenie cieplne | Dobrze | Doskonały | Mniej pęknięć |
| Typowe życie cykliczne | 150–250 | 400–600 | 400–600 |
2. Kompletny system – zaprojektowany do współpracy
| Komponent | Funkcja | Kluczowa funkcja |
| Taca bazowa | Fundament, przepływ gazu | Podwyższone stopy, wzmocnione żebra |
| Układanie koszy | Zabezpieczenie części | Otwarta siatka, gładkie krawędzie |
| Górna siatka | Zabezpiecz górną warstwę | Utrzymanie wagi, zabezpieczenie przed przewróceniem |
3. Technologia zapobiegająca nawęgleniu
W piecach studniowych do nawęglania węgiel przenika i powoduje kruchość zwykłych osprzętu. Oprawy FH® 1.4848 charakteryzują się:
- Wysoka zawartość krzemu – tworzy stabilną barierę SiO₂
- Obróbka przedoksydacyjna – tworzy ochronną warstwę Cr₂O₃
- Gęste wykończenie powierzchni – zmniejsza przyczepność węgla
4. Zaprojektowany do wyzwań związanych z piecem studniowym
| Wyzwanie | Rozwiązanie FH® |
| Ciężkie stosy (2–3 metry wysokości) | Wzmocnione żebra Stop o wysokiej wytrzymałości na pełzanie |
| Dolna warstwa nierównomiernie się nagrzewa | Podniesione stopy otwierają wzory siatki |
| Trudny demontaż z dostępem od góry | Opcje segmentowe dla dużych średnic |
| Stres termiczny | Zaokrąglone narożniki, spoiny odprężone |
Aplikacje
- Piece do nawęglania studniowego / wgłębnego
- Piece studniowe do węgloazotowania
- Piece do wyżarzania studniowego (wysokotemperaturowe)
- Piece do hartowania studniowego
- Części: duże koła zębate, wały, pierścienie, matryce, oprzyrządowanie, ciężkie odlewy, długie rury
Tabela klas materiałów:
| Stal żaroodporna | |||||||||||||
| / | GB | DIN | ASTM | JIS | Skład chemiczny (%) | Maksymalna temperatura pracy | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Pon | Inne | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2,00 | ≤1,00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0,50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0,50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | ON | SCH17 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | GG | SCH13 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0,50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | Cześć | SCH18 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0,50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2,00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2,00 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | 0,80 - 1,80 | ≤0,50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 18.00 - 21.00 | 36.00 - 39.00 | 1,20-1,80 | ≤0,50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 23.00 - 25.00 | 23.00 - 25.00 | 0,80 - 1,80 | ≤0,50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2,00 | 19.00 - 21.00 | 31.00 - 33.00 | 0,50 - 1,50 | ≤0,50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | sprzęt | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 10.00 - 14.00 | 58,00 - 62,00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 64,00 - 68,00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27.00 - 30.00 | ≤1,00 | ≤0,50 | ≤0,50 | Współ:48,0 - 52,0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27.00 - 29.00 | - | 1,50 - 2,50 | ≤0,50 | Współ:48,0 - 52,0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1,00 - 2,00 | ≤1,50 | 27.00 - 30.00 | 47,00 - 50,00 | - | ≤0,50 | Sz:4,0 - 5,5 | 1200 ℃ |

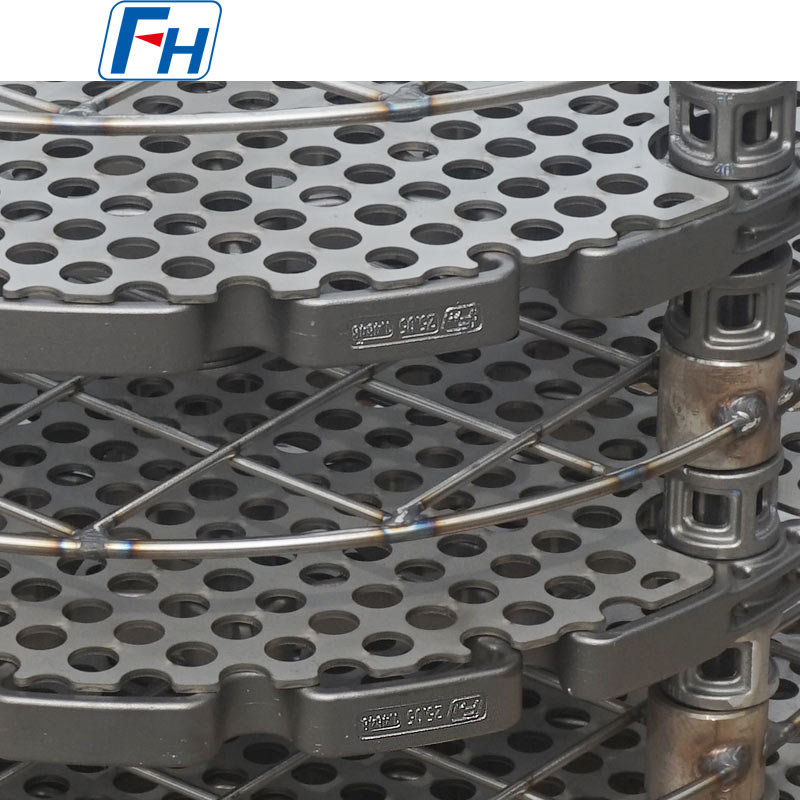

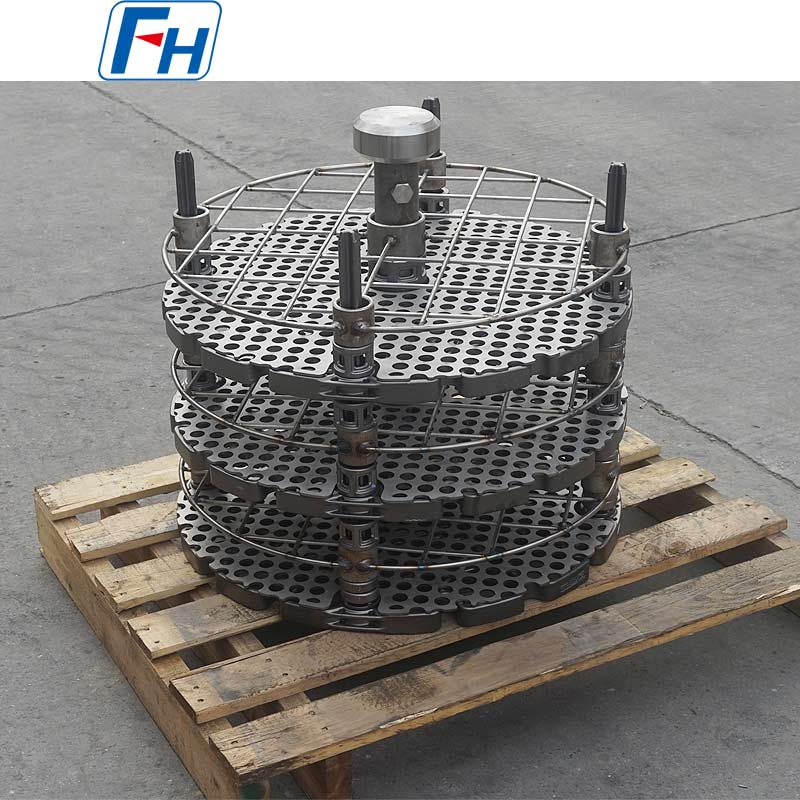

Oryginalne zdjęcia urządzeń do obróbki cieplnej FH®
Proces zamawiania
- Podaj średnicę wewnętrzną pieca (lub dł. x szer.), głębokość i metodę dostępu
- Udostępnij wymiary części, maksymalną masę ładunku na partię i temperaturę roboczą
- Określ atmosferę (nawęglanie, węgloazotowanie, wyżarzanie itp.)
- Inżynierowie FH® proponują kompletny projekt systemu w układzie 3D
- Potwierdź ilości komponentów (jedna podstawowa liczba koszy)
- Produkcja: 15–25 dni roboczych
- Przesyłka obejmuje: MTC, protokoły kontroli, schemat układania, instrukcję pielęgnacji
Często zadawane pytania:
P1: Co obejmuje kompletny system mocowania pieca studniowego FH®?
Odp.: Standardowy system składa się z trzech komponentów:
- Podstawa – umieszczona na dnie pieca z podniesionymi nóżkami umożliwiającymi cyrkulację gazu
- Kosze do układania w stosy – trzymaj części, układaj je jeden na drugim
- Siatka górna – zabezpiecza wierzchnią warstwę i zapobiega jej przewróceniu
Wszystkie komponenty zaprojektowano tak, aby współpracowały ze sobą w celu zapewnienia stabilnego układania w stosy i równomiernego ogrzewania. Dostępne są konfiguracje niestandardowe.
P2: Jak określić właściwy rozmiar osprzętu dla mojego pieca studniowego?
Odp.: Potrzebujemy trzech pomiarów:
- Średnica wewnętrzna (lub długość × szerokość w przypadku pieców prostokątnych)
- Głębokość użytkowa (od dna pieca do najniższego punktu kolizji)
- Średnica górnego otworu (dla luzu montażowego)
Następnie firma FH® zaprojektuje osprzęt pasujący z zachowaniem odpowiedniego odstępu dla przepływu gazu i rozszerzalności cieplnej.
P3: Dlaczego potrzebuję podniesionych nóżek na tacy podstawowej?
Odp.: Podniesione nóżki tworzą szczelinę (zwykle 50–150 mm) pomiędzy podstawą a dnem pieca. Umożliwia to przepływ gorącego gazu lub atmosfery pod najniższym koszem, zapewniając równomierne ogrzewanie od dołu do góry. Bez podniesionych nóżek dolna warstwa nagrzewa się wolniej i nierównomiernie.
P4: Czy osprzęt FH® można stosować zarówno w piecach do nawęglania, jak i do azotowania?
Odp.: Tak, FH® oferuje rozwiązania mocujące do obu zastosowań. Jednakże, jeśli to możliwe, zalecamy dedykowane uchwyty dla każdego rodzaju atmosfery – przełączanie między nawęglaniem a azotowaniem może przyspieszyć degradację powierzchni. Przy składaniu zamówienia prosimy o podanie atmosfery, abyśmy mogli polecić optymalny projekt.
P5: Mój piec studniowy ma mały otwór u góry. Jak zainstalować duże oprawy?
Odp.: W przypadku pieców z górnym otworem mniejszym niż średnica wewnętrzna, FH® oferuje konstrukcje segmentowe:
- Segmentowe korytka bazowe (3–4 elementy zazębiające się)
- Kosze dzielone lub składane
Są one instalowane kawałek po kawałku przez górny otwór i montowane wewnątrz pieca. Nie wymaga wejścia do pieca.
P6: Czy możesz naprawić uszkodzone oprawy FH®?
Odp.: Tak, w przypadku uszkodzeń zlokalizowanych:
- Pęknięte spoiny można ponownie zespawać (przez FH® lub wykwalifikowany warsztat)
- Niewielkie ugięcie nie podlega naprawie – zalecana jest wymiana
- Mocno nawęglone lub azotowane okucia stają się kruche i należy je wymienić
Skontaktuj się z FH®, aby przesłać zdjęcia w celu wyceny naprawy.
