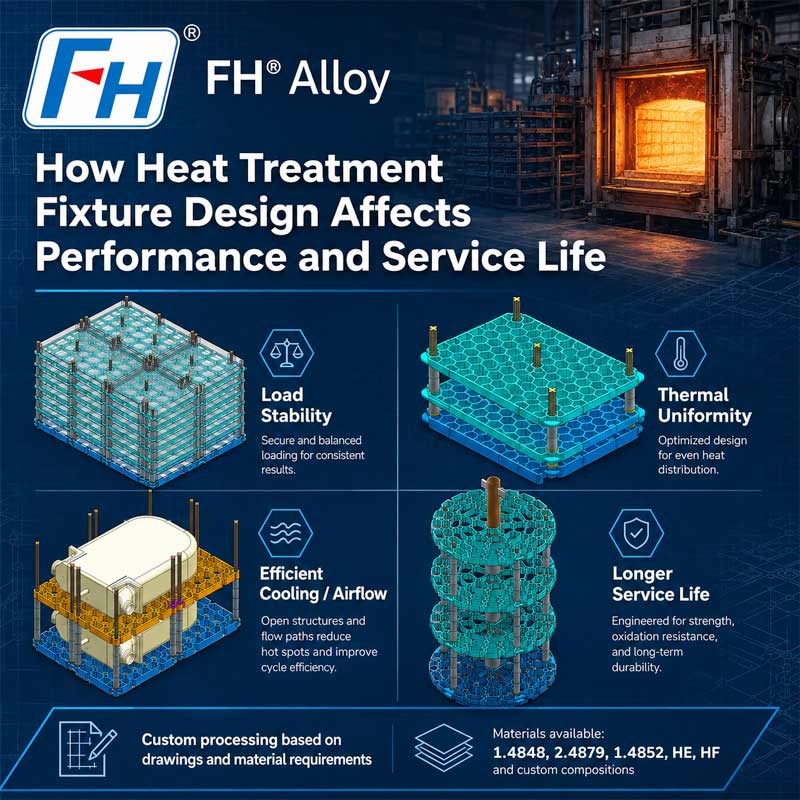

Jak konstrukcja uchwytu do obróbki cieplnej wpływa na wydajność i żywotność

Podczas produkcji ważny jest wybór odpowiedniego materiału urządzenia do obróbki cieplnej , ale sam gatunek materiału nie determinuje trwałości oprawy.
Dwie oprawy wykonane z tego samego stopu mogą działać bardzo różnie, jeśli:

• Geometria konstrukcyjna

• Rozkład obciążenia

• Punkty wsparcia

• Naddatek na rozszerzalność cieplną

• Grubość przekroju

• Układ spawania

• Metoda ładowania


są różne.
W podwyższonych temperaturach osprzęt pieca musi przenosić obciążenia mechaniczne, jednocześnie wielokrotnie rozszerzając się, kurcząc, nagrzewając i schładzając.
Z tego powodu dobry projekt osprzętu do obróbki cieplnej powinien równoważyć wytrzymałość konstrukcyjną, stabilność w wysokiej temperaturze, wydajność pieca, wymagania dotyczące obsługi i żywotność.
FH® Alloy produkuje dostosowane do potrzeb klienta kosze, tace, stojaki i osprzęt do obróbki cieplnej, zgodnie z rysunkami klienta i rzeczywistymi warunkami pracy pieca.

Dlaczego konstrukcja oprawy ma znaczenie w wysokich temperaturach
W temperaturze pokojowej oprawa może wydawać się sztywna i wytrzymała mechanicznie.
Jednak w piecu przemysłowym sytuacja się zmienia.
Wysokie temperatury mogą zmniejszyć wytrzymałość materiału i zwiększyć ryzyko:

• Odkształcenie pełzające

• Zwiotczenie

• Wypaczenie

• Zmęczenie termiczne

• Pękanie

• Utrata dokładności wymiarowej


Konstrukcja, która sprawdza się dobrze podczas pierwszych kilku cykli pieca, może stopniowo tracić swój kształt po wielokrotnym użyciu.
Dlatego inżynierowie powinni oceniać działanie osprzętu w rzeczywistej temperaturze roboczej, a nie tylko w warunkach obciążenia w temperaturze pokojowej.

1. Rozkład obciążenia jest podstawą projektowania osprzętu
Jednym z najważniejszych czynników projektowych jest sposób przenoszenia obciążenia przedmiotu obrabianego przez uchwyt.
Zły rozkład obciążenia może powodować skoncentrowane naprężenia tylko w kilku obszarach.
Typowe konsekwencje obejmują:

• Lokalne zginanie

• Pęknięte rogi

• Zwiotczenie cross members

• Deformacja wokół punktów podparcia


Lepszy projekt rozkłada całkowite obciążenie na wiele elementów konstrukcyjnych.
Na przykład, zamiast pozwalać, aby ciężki element spoczywał na jednej wąskiej belce, w urządzeniu można zastosować kilka wzmocnionych podpór, aby równomiernie rozłożyć obciążenie.
Projektanci powinni wziąć pod uwagę:

• Waga każdego przedmiotu obrabianego

• Całkowita masa partii

• Ciężar własny oprawy

• Położenie środka ciężkości

• Odległość pomiędzy punktami podparcia


Prawidłowy rozkład obciążenia może znacznie zmniejszyć długoterminowe odkształcenia w wysokiej temperaturze.

2. Położenie punktu podparcia może mieć wpływ na deformację przedmiotu obrabianego
Konstrukcja oprawy ma wpływ nie tylko na samą oprawę.
Może również wpływać na stabilność wymiarową przedmiotu obrabianego.
Jeśli punkty podparcia nie zostaną prawidłowo rozmieszczone, element może odkształcić się podczas nagrzewania, ponieważ jego własny ciężar nie będzie odpowiednio podtrzymywany.

W przypadku elementów precyzyjnych układ podpór powinien uwzględniać:

• Geometria części

• Krytyczne obszary wymiarowe

• Cienkie lub niepodparte sekcje

• Środek ciężkości

• Kierunek rozszerzalności cieplnej


Dodanie większej liczby punktów wsparcia nie zawsze jest lepsze.
Zbyt wiele sztywnych punktów styku może ograniczać rozszerzalność cieplną i powodować dodatkowe naprężenia.
Celem jest zapewnienie stabilnego, ale kontrolowanego wsparcia.

3. W projekcie należy uwzględnić rozszerzalność cieplną
Wszystkie metalowe elementy wyposażenia rozszerzają się pod wpływem ogrzewania i kurczą się po ochłodzeniu.
Jeśli ten ruch zostanie zignorowany, powtarzające się cykle termiczne mogą powodować naprężenia wewnętrzne.
Typowe problemy obejmują:

• Zniekształcone ramki

• Pęknięte spawy

• Wygięte kołki ustalające

• Niewłaściwie rozmieszczone punkty układania


Dobra konstrukcja oprawy wysokotemperaturowej może obejmować:

• Luzy rozszerzające

• Funkcje wsparcia przesuwnego

• Elastyczne połączenia

• Zmniejszone ograniczenia w obszarach niekrytycznych


Dokładne rozwiązanie zależy od geometrii osprzętu i procesu pieca.
Naddatek na rozszerzalność cieplną staje się szczególnie ważny w przypadku dużych armatury i długich elementów konstrukcyjnych.

4. Geometria przekroju wpływa na wytrzymałość w wysokiej temperaturze
Zwiększanie grubości może poprawić sztywność, ale zwiększenie ciężaru każdego elementu niekoniecznie jest najlepszym rozwiązaniem.
Ciężkie oprawy mają również wady:

• Wyższy koszt materiału

• Większa masa termiczna

• Więcej energii potrzebnej do ogrzewania

• Zmniejszona użyteczna ładowność pieca


Zamiast po prostu zwiększać grubość, inżynierowie mogą poprawić wytrzymałość poprzez geometrię konstrukcyjną.
Przykłady obejmują:

• Wzmacniające żebra

• Krzyżówki

• Konstrukcje skrzynkowe

• Strategiczne lokalizacje wsparcia

• Zoptymalizowane wzory siatki


Dobra inżynieria ma na celu osiągnięcie wymaganej wytrzymałości przy minimalnej praktycznej masie mocowania.

5. Otwarta przestrzeń wpływa na efektywność ogrzewania
Osprzęt do obróbki cieplnej musi podtrzymywać komponenty bez niepotrzebnego blokowania wymiany ciepła.
Gęste struktury mogą zmniejszać bezpośrednie narażenie przedmiotu obrabianego na:

• Promieniujące ciepło

• Atmosfera pieca

• Przepływ chłodzący


Z tego powodu wiele koszy, tac i rusztów wykorzystuje konstrukcje otwarte.
Zalety mogą obejmować:

• Lepsza równomierność temperatury

• Szybsza reakcja na ogrzewanie

• Poprawiona cyrkulacja gazu

• Zmniejszona waga urządzenia


Jednak zbyt duże zwiększenie otwartej przestrzeni może osłabić oprawę.
Projekt wymaga zatem równowagi pomiędzy:
wydajność wymiany ciepła i wytrzymałość mechaniczną

6. Konstrukcja koszyka wymaga czegoś więcej niż tylko mocnej ramy
Kosze do obróbki cieplnej są powszechnie stosowane w przetwarzaniu wsadowym.
Ich projekt powinien uwzględniać zarówno oprawę, jak i załadowane w niej komponenty.
Ważne czynniki obejmują:

• Wymiary kosza

• Dolna konstrukcja

• Wysokość ściany bocznej

• Pozycja wzmocnienia

• Metoda podnoszenia

• Możliwość układania w stosy

• Maksymalne obciążenie


W przypadku dużego obciążenia spód kosza jest często jednym z najbardziej krytycznych obszarów.
Niewystarczające wzmocnienie może spowodować opadnięcie podstawy kosza, nawet jeśli rama zewnętrzna pozostanie nienaruszona.

7. Płaskość tacy i wzmocnienie są ze sobą ściśle powiązane
Tace do obróbki cieplnej są często wybierane do zastosowań wymagających kontrolowanego pozycjonowania komponentów.
Odkształcenie tacy może spowodować:

• Nierówne podparcie przedmiotu obrabianego

• Nieprawidłowe układanie

• Różnice wymiarowe

• Problemy z obsługą


Konstrukcja tacy może zatem wykorzystywać:

• Wzmacniające żebra

• Struktury siatkowe

• Stopy podporowe

• Zwiększona głębokość sekcji


Schemat zbrojenia powinien odpowiadać rzeczywistej powierzchni ładunkowej, a nie być dodawany losowo.

8. Projekt stojaka musi uwzględniać stabilność pionową
Regały do obróbki cieplnej często przenoszą komponenty na kilku poziomach.
W porównaniu z prostą tacą, regały stwarzają dodatkowe wyzwania projektowe.
Należą do nich:

• Wyższy środek ciężkości

• Pionowa rozszerzalność cieplna

• Ładowanie boczne

• Nierówny rozkład części

• Stabilność strukturalna podczas manipulacji


W przypadku wysokich regałów inżynierowie powinni zwrócić szczególną uwagę na:

• Stabilność podstawy

• Siła kolumny

• Usztywnienie krzyżowe

• Rozstaw poziomów

• Symetria obciążenia


Niestabilny stojak może stwarzać ryzyko zarówno dla wydajności pieca, jak i obsługi.

9. Odlewane i prefabrykowane oprawy wymagają innego myślenia projektowego
Osprzęt do obróbki cieplnej może być wytwarzany poprzez odlewanie, wytwarzanie lub kombinację obu.

Projekt mocowania odlewanego
Odlew może być odpowiedni dla:

• Złożone struktury siatkowe

• Zintegrowane wzmocnienie

• Powtarzalna produkcja

• Grube profile konstrukcyjne odporne na wysokie temperatury


Projekt odlewu powinien dokładnie uwzględniać przejścia sekcji, aby uniknąć niepotrzebnej koncentracji masy i naprężeń.

Gotowy projekt mocowania
Gotowe oprawy zazwyczaj wykorzystują:

• Talerz

• Bar

• Rurka

• Pręt

• Zespoły spawane


Projektując należy zwrócić uwagę na:

• Miejsce spawania

• Geometria połączenia

• Zniekształcenie podczas produkcji

• Zmęczenie wysokotemperaturowe wokół spoin


Żadna metoda nie jest automatycznie lepsza. Odpowiedni proces zależy od struktury, ilości, materiału i warunków obsługi.

10. Miejsce spawania może mieć wpływ na żywotność mocowania
W produkowanych armaturach do obróbki cieplnej złącza spawane są często obszarami krytycznymi.
Powtarzające się cykle termiczne mogą powodować naprężenia wokół połączeń spawanych.
Potencjalne problemy obejmują:

• Pękanie spoiny

• Uszkodzenie strefy wpływu ciepła

• Lokalne zniekształcenia

• Stres resztkowy


Dlatego też, jeśli jest to praktyczne, przy projektowaniu mocowania należy unikać umieszczania niepotrzebnych spoin bezpośrednio w obszarach narażonych na największe naprężenia.
Dobra konstrukcja złącza, właściwy materiał wypełniający, właściwe procedury spawania i kontrola wymiarowa przyczyniają się do niezawodności mocowania.

11. Oprawy, które można układać w stosy, wymagają stabilnych funkcji lokalizacji
Kosze i tace, które można układać w stosy, mogą znacznie poprawić wykorzystanie pieca.
Jednakże nieprawidłowy projekt układania stosów może skutkować:

• Niestabilne ładowanie

• Niewspółosiowość

• Nierównomierne przenoszenie obciążenia

• Lokalne odkształcenie


Punkty układania powinny zapewniać przewidywalne przenoszenie obciążenia z jednej warstwy mocowania na następną.
Projektanci powinni wziąć pod uwagę:

• Wyrównanie pionowe

• Lokalizowanie geometrii

• Obszar kontaktu

• Rozszerzalność cieplna

• Tolerancja obciążenia


Staje się to coraz ważniejsze, gdy kilka warstw mocowania jest ułożonych razem.

12. Podczas projektowania należy uwzględnić metodę obsługi
Oprawa nie jest używana wyłącznie wewnątrz pieca.
Musi także przetrwać:

• Ładowanie

• Transport

• Podnoszenie

• Rozładunek

• Wielokrotna obsługa warsztatowa


Dlatego projekt osprzętu może wymagać uwzględnienia:

• Punkty podnoszenia dźwigu

• Kieszenie na widełki

• Uchwyty

• Podnoszenie beams

• Automatyczna obsługa interfejsów


Elementy te muszą być wystarczająco mocne, aby wytrzymać całkowitą masę załadowanego ładunku.
Zła konstrukcja obsługi może skrócić żywotność osprzętu, nawet jeśli warunki w piecu są dobrze kontrolowane.

Wymagania projektowe osprzętu dla różnych typów pieców
Różne systemy pieców wymagają różnych konstrukcji osprzętu.

Piece próżniowe
Osprzęt pieca próżniowego często podkreślam:

• Stabilność wymiarowa

• Niska masa mocowania

• Przenikanie ciepła przez promieniowanie

• Czysta konstrukcja

• Kontrolowane wsparcie


Piece kopalniane
Osprzęt pieca szybowego powszechnie wymagają:

• Pionowa stabilność obciążenia

• Niezawodne punkty podnoszenia

• Długie elementy konstrukcyjne

• Kontrolowany rozkład obciążenia


Piece z trzonem rolkowym
Oprawy działające na rolkach powinny uwzględniać:

• Płaskość dna

• Rozstaw podpór

• Kontakt rolkowy

• Stabilność dynamiczna


Piece do nawęglania
Projekt musi uwzględniać oba:

• Obciążenie mechaniczne w wysokiej temperaturze

• Agresywna atmosfera procesu


Tego samego projektu konstrukcyjnego nie można po prostu skopiować we wszystkich typach pieców.

Typowe problemy projektowe, które skracają żywotność oprawy
Urządzenie do obróbki cieplnej może ulec przedwczesnej awarii z powodu kilku problemów związanych z projektem.

Typowe przykłady obejmują:
Nadmierna rozpiętość między podporami
Długie, niepodparte sekcje mogą uginać się pod wpływem temperatury.
Nierówne ładowanie
Skoncentrowany ciężar może powodować miejscowe odkształcenia.
Zbyt sztywna konstrukcja
Niewystarczający naddatek na rozszerzalność może zwiększyć naprężenia termiczne.
Nadmierna waga urządzenia
Ciężkie konstrukcje zwiększają masę termiczną, niekoniecznie poprawiając wydajność.
Słabe obszary składowania
Zła geometria styku może powodować lokalne odkształcenia.
Nieprawidłowe położenie spoiny
W obszarach spawania obciążonych wysokimi naprężeniami mogą pojawić się pęknięcia podczas powtarzających się cykli termicznych.

Jak dobry projekt może wydłużyć żywotność oprawy
Dłuższa żywotność zwykle wynika z kombinacji ulepszeń, a nie z jednej pojedynczej zmiany.
Lepszy projekt osprzętu może obejmować:

• Bardziej zrównoważone ścieżki obciążenia

• Prawidłowe wzmocnienie

• Poprawiony dodatek na rozszerzalność cieplną

• Zmniejszona koncentracja stresu

• Odpowiednia grubość materiału

• Zoptymalizowana otwarta przestrzeń

• Niezawodne konstrukcje manipulacyjne


Kiedy te czynniki konstrukcyjne zostaną połączone z odpowiednim materiałem żaroodpornym, wydajność osprzętu można znacznie poprawić.

Informacje potrzebne przed zaprojektowaniem niestandardowego urządzenia do obróbki cieplnej
Przed opracowaniem osprzętu producent powinien zapoznać się z rzeczywistymi warunkami pracy.
Przydatne informacje obejmują:

Dostarczenie pełnych informacji pozwala uniknąć prostego powielania słabych stron istniejącego urządzenia.

Niestandardowy projekt uchwytu do obróbki cieplnej ze stopu FH®
FH Alloy produkuje dostosowane do potrzeb urządzenia do obróbki cieplnej do zastosowań w piecach przemysłowych.
Dostępne produkty obejmują:

• Kosze do obróbki cieplnej

• Tace piecowe

• Stojaki do obróbki cieplnej

• Możliwość układania w stosy

• Osprzęt pieca próżniowego

• Osprzęt pieca szybowego

• Niestandardowe konstrukcje wsporcze


Klienci mogą zapewnić:

• Rysunki

• Istniejące próbki osprzętu

• Wymiary pieca

• Informacje o przedmiocie obrabianym

• Ładowanie requirements


W przypadku projektów wymiany zdjęcia istniejących obszarów deformacji lub uszkodzeń mogą również pomóc w ocenie możliwych ulepszeń projektu.

Często zadawane pytania
P1: Dlaczego osprzęt do obróbki cieplnej odkształca się, nawet jeśli materiał jest prawidłowy?
Materiał to tylko jeden czynnik. Nadmierne obciążenie, długie niepodparte rozpiętości, zły rozkład obciążenia, niewystarczająca odporność na pełzanie i ograniczenia rozszerzalności cieplnej mogą również powodować deformacje.

P2: Czy cięższe urządzenie zawsze wytrzymuje dłużej?
Nie. Zwiększanie ciężaru może poprawić sztywność w niektórych obszarach, ale nadmierna masa zwiększa obciążenie termiczne i nie rozwiązuje automatycznie problemów z naprężeniami lub pełzaniem.

P3: Jak można zmniejszyć deformację kosza do obróbki cieplnej?
Możliwe ulepszenia obejmują optymalizację rozstawu podpór, zbrojenia, rozkładu obciążenia, doboru materiałów i maksymalnych limitów obciążenia.

P4: Czy projekt osprzętu powinien się zmienić dla różnych typów pieców?
Tak. Piece próżniowe, wgłębne, z trzonem walcowym, do nawęglania i piece wsadowe mają różne wymagania dotyczące temperatury, atmosfery, załadunku i obsługi.

P5: Czy można zoptymalizować istniejący projekt osprzętu?
Tak. Istniejące rysunki, warunki serwisowe, zdjęcia usterek, dane dotyczące ładowania i informacje o materiałach można przeglądać w celu zidentyfikowania potencjalnych ulepszeń konstrukcyjnych.

Wniosek
Żywotność osprzętu do obróbki cieplnej zależy od czegoś więcej niż tylko gatunku stopu.
Niezawodny projekt musi uwzględniać:

• Rozkład obciążenia

• Stanowisko wsparcia

• Rozszerzalność cieplna

• Geometria konstrukcyjna

• Przenikanie ciepła

• Masa urządzenia

• Obsługa

• Stan pieca


Najlepsze wyniki uzyskuje się poprzez połączenie odpowiedniego doboru materiałów z projektem konstrukcyjnym dostosowanym do konkretnego zastosowania.
FH® Alloy zapewnia indywidualne projektowanie i produkcję osprzętu do obróbki cieplnej dla pieców przemysłowych w oparciu o rysunki klienta i rzeczywiste wymagania operacyjne.
W przypadku projektu nowego osprzętu lub wymiany należy podać typ pieca, temperaturę roboczą, wymiary przedmiotu obrabianego, całkowite obciążenie, rozmiar osprzętu, atmosferę i istniejący rysunek do oceny technicznej.
