Przegląd produktu
Stop FH® produkuje niestandardowe rury promiennikowe typu W do przemysłowych pieców do obróbki cieplnej, przeznaczone do zastosowań w ogrzewaniu pośrednim, gdzie wymagana jest stabilna wymiana ciepła, odporność na wysoką temperaturę i długoterminowa niezawodność konstrukcji.

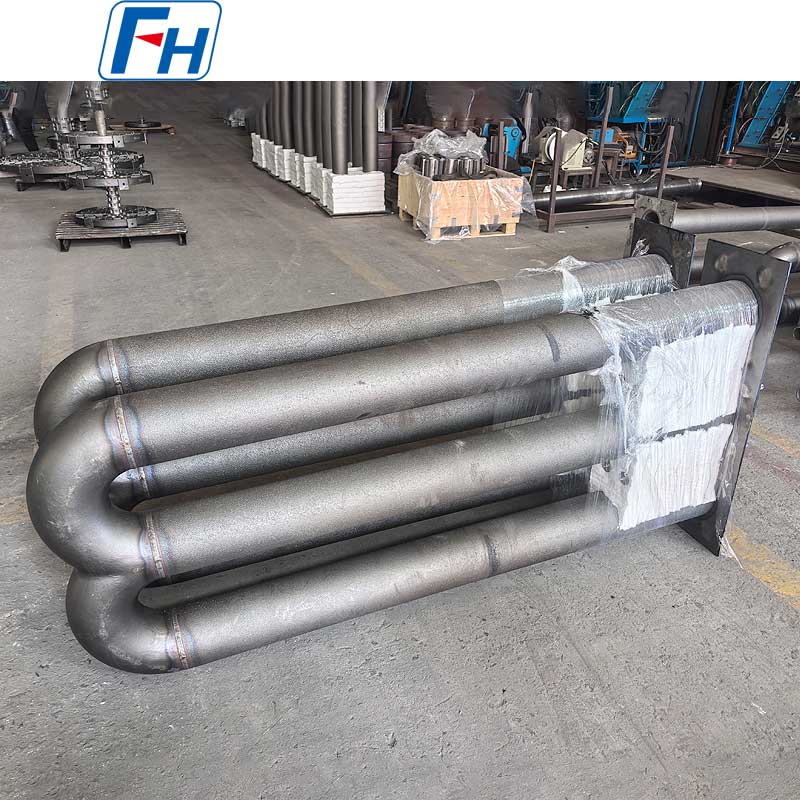

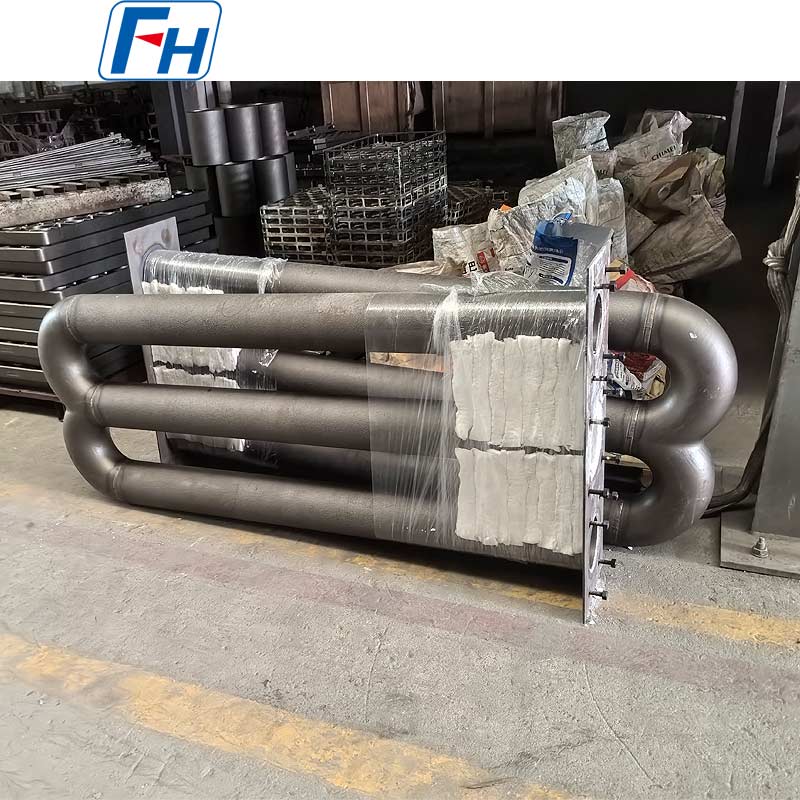

Ta rura promiennikowa w kształcie litery W jest wykonana z żaroodpornego stopu HT i ma wymiary całkowite 1860 × 610 mm. Jego wieloprzebiegowa konfiguracja W zapewnia dużą efektywną powierzchnię promieniowania w stosunkowo niewielkiej przestrzeni pieca, dzięki czemu nadaje się do pieców przemysłowych wymagających wydajnego i równomiernego ogrzewania.
Każda rura promiennikowa może zostać wyprodukowana zgodnie z wymiarami pieca klienta, rozmieszczeniem palnika, konstrukcją kołnierza, średnicą rury i warunkami pracy.

Specyfikacje produktu

Niestandardowe rozmiary, materiały, średnice rur i konstrukcje kołnierzy są dostępne zgodnie z rysunkami lub warunkami pracy pieca.

Co to jest rura promiennikowa typu W?
Rura promiennikowa typu W to pośredni element grzewczy pieca składający się z kilku prostych odcinków rur połączonych za pomocą kolan powrotnych, tworząc ścieżkę gazu w kształcie litery W.
Podczas pracy pieca gorące spaliny przepływają przez wewnętrzny kanał rury promiennikowej. Ciepło przekazywane jest przez ściankę rury ze stopu żaroodpornego i wypromieniowywane do komory pieca, nie dopuszczając do bezpośredniego kontaktu gazów spalinowych z przedmiotami obrabianymi.
Konstrukcja ta jest powszechnie stosowana, gdy atmosfera pieca lub powierzchnia produktu musi pozostać odizolowana od produktów spalania.
W porównaniu z prostszymi konstrukcjami prostymi lub typu U, konfiguracja W może zapewnić większą powierzchnię promieniowania w dostępnej komorze pieca.

Kluczowe cechy naszej lampy promiennikowej typu HT W
Konstrukcja ze stopu żaroodpornego HT
Rura jest wykonana z żaroodpornego stopu klasy HT, wybranego do wymagających środowisk piecowych o wysokiej temperaturze.
Materiał zapewnia dobrą odporność na:

• Utlenianie w wysokiej temperaturze

• Powtarzające się cykle ogrzewania i chłodzenia

• Odkształcenie termiczne

• Atak atmosfery pieca

• Długoterminowa obsługa w podwyższonej temperaturze


Wybór materiału można również dostosować do temperatury pieca, atmosfery i oczekiwanej żywotności.

Duża powierzchnia grzewcza promiennikowa
Konfiguracja w kształcie litery W tworzy wiele sekcji grzewczych w ramach jednego zespołu rur promiennikowych.
Pomaga to zwiększyć dostępną powierzchnię promieniowania i pozwala projektantom pieców na efektywne wykorzystanie komory grzewczej.
Pokazana tutaj konfiguracja 1860 × 610 mm jest produkowana dla konkretnej instalacji pieca klienta.

Zaprojektowane na zamówienie do instalacji pieca
Rury promiennikowe nie są standardowym produktem towarowym.
Wymiary zwykle muszą odpowiadać istniejącym:

• Komora pieca

• Palnik

• Rekuperator

• Kołnierz montażowy

• Ściana pieca

• Podpory rurowe

• Wymagania dotyczące przepływu gazu


FH® Alloy może wyprodukować rury promiennikowe W zgodnie z istniejącym rysunkiem 2D, modelem 3D lub próbką fizyczną.
Jeśli klient nie posiada kompletnego rysunku, można również dostarczyć informacje eksploatacyjne do oceny technicznej.

Konstrukcja pieca o dużej wytrzymałości

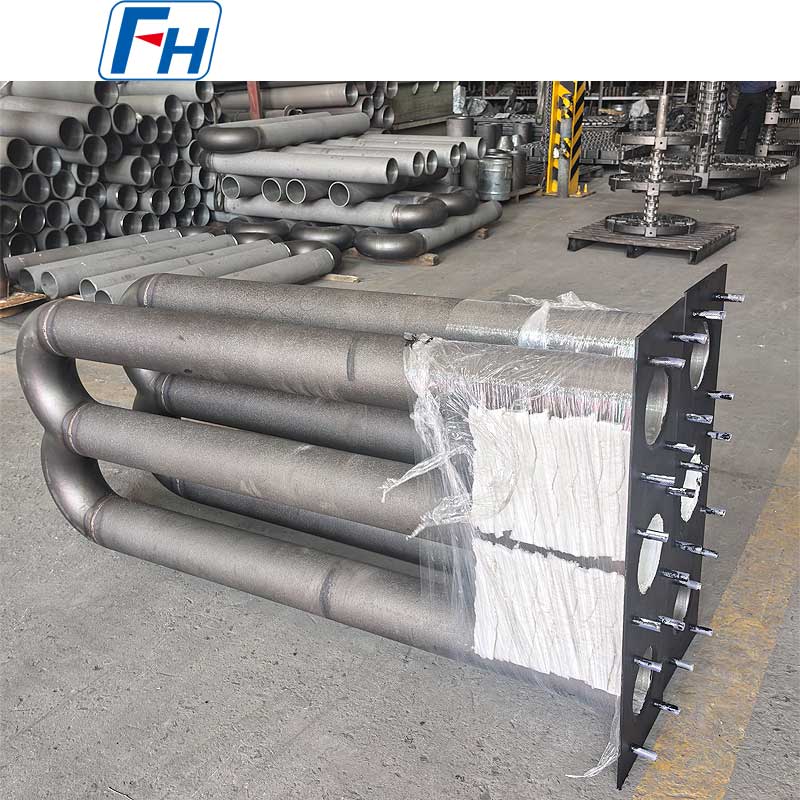

Rura promiennikowa W pokazana na zdjęciu produktu ma solidną, wielosekcyjną konstrukcję ze zintegrowanym kołnierzem montażowym.

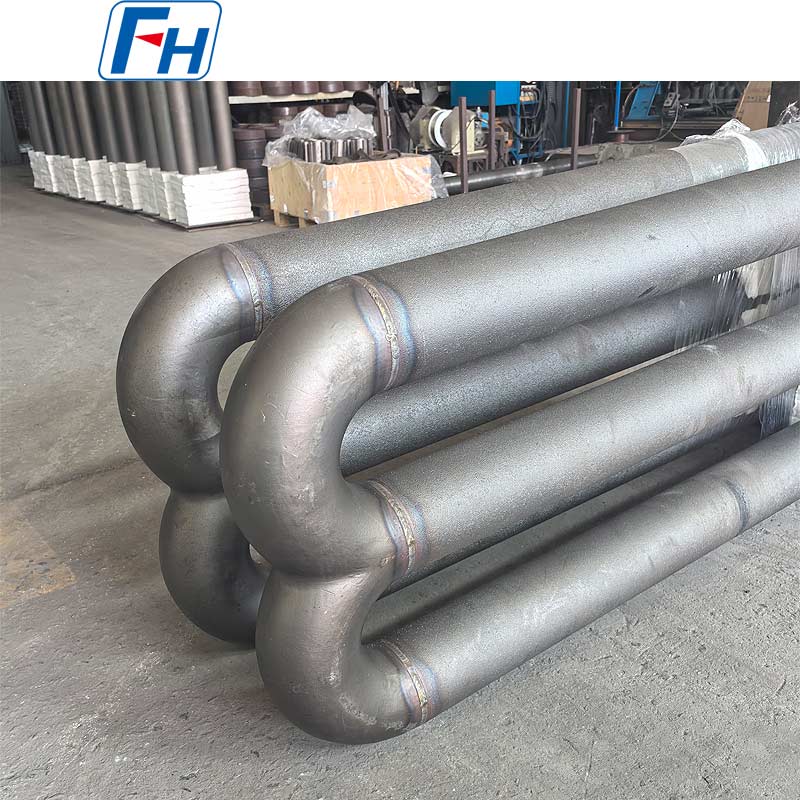

Obszary krytyczne, takie jak połączenia rurowe, kolana powrotne i połączenia kołnierzowe, są produkowane z dbałością o dokładność wymiarową, ponieważ obszary te są szczególnie ważne dla niezawodnego działania w warunkach powtarzających się cykli termicznych.

Typowe zastosowania
Rury promiennikowe typu FH® Alloy W mogą być stosowane w szerokiej gamie przemysłowych systemów grzewczych, w tym:

• Piece do obróbki cieplnej

• Piece ciągłe

• Piece do wyżarzania

• Piece do nawęglania

• Piece hartownicze

• Piece z trzonem rolkowym

• Przemysłowe piece grzewcze

• Piece z atmosferą ochronną

• Piece do obróbki metali


Nadają się szczególnie do zastosowań, w których wymagane jest ogrzewanie pośrednie i kontrolowana atmosfera w piecu.

Dlaczego stop HT jest używany do rur promiennikowych pieca
Rury promiennikowe są stale narażone na trudne warunki pracy.
Podczas pracy rura może podlegać wysokim temperaturom gazu wewnętrznego, temperaturom zewnętrznym pieca, utlenianiu oraz powtarzającemu się rozszerzaniu i kurczeniu termicznemu.
Dlatego materiał rury promiennikowej musi zapewniać wytrzymałość mechaniczną większą niż temperatura pokojowa.
Stop żaroodporny HT jest przeznaczony do zastosowań w podwyższonych temperaturach i może zapewnić połączenie odporności na utlenianie i stabilności strukturalnej w wysokiej temperaturze wymaganej dla elementów pieców przemysłowych.
Należy jednak zawsze wybierać właściwy materiał, biorąc pod uwagę rzeczywiste warunki pracy.
FH® Alloy może produkować rury promiennikowe z różnych stopów żaroodpornych, w zależności od:
Temperatura pracy · Atmosfera pieca · Typ palnika · Wymiary rury · Cykl grzewczy · Przewidywana żywotność

Produkcja niestandardowych rur promiennikowych typu W
FH® Alloy koncentruje się na niestandardowych komponentach pieców, a nie tylko na produktach o standardowych rozmiarach.
W przypadku rur promiennikowych typu W możemy dostosować:
Konfiguracja rurki
Dostępne są typy W, U, I, M, P, proste i specjalne wygięte rury promiennikowe.
Wymiary
Zgodnie z Twoim rysunkiem możemy wyprodukować następujące parametry:

• Długość całkowita

• Całkowita szerokość

• Średnica zewnętrzna rury

• Grubość ścianki rury

• Odległość od środka

• Promień zgięcia

• Wymiary kołnierza

• Pozycje otworów montażowych


Materiał
W zależności od warunków pracy i wymagań klienta mogą być dostarczane różne gatunki stopów żaroodpornych.

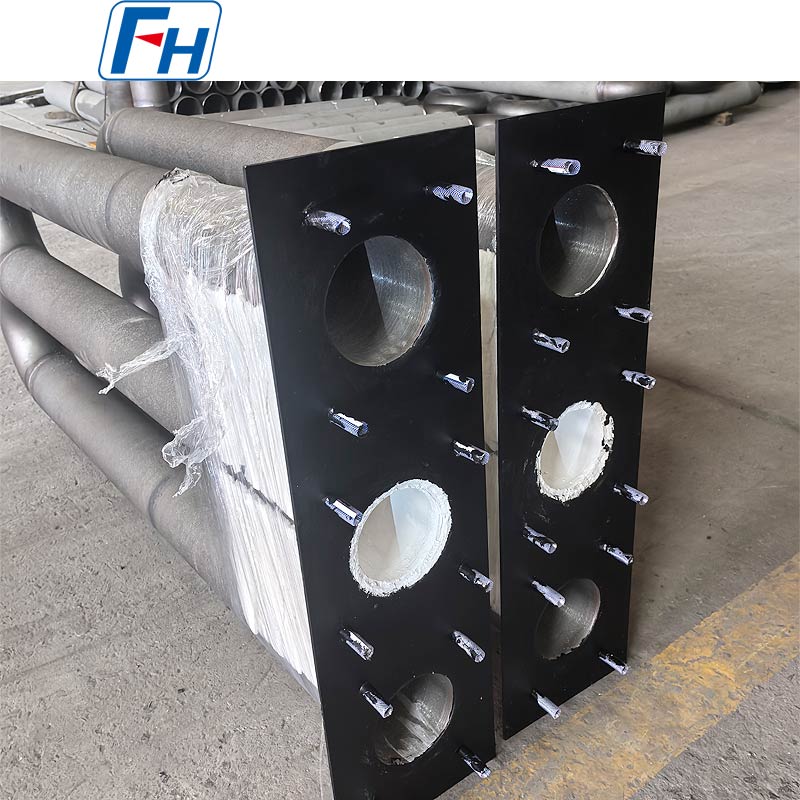

Kołnierz i konstrukcja montażowa
Kołnierze, płyty montażowe i konstrukcje łączące mogą być produkowane tak, aby pasowały do istniejącej instalacji pieca.

Produkcja rur promiennikowych i kontrola jakości
Aby poprawić spójność wymiarową i niezawodność usług, FH® Alloy kontroluje ważne etapy produkcji każdej niestandardowej rury promiennikowej.
Typowe procedury produkcji i kontroli obejmują:
Materiał preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
W zależności od projektu i specyfikacji klienta może zostać dostarczona również dodatkowa dokumentacja kontroli materiału lub jakości.

Informacje wymagane do wyceny
Aby otrzymać szybszą wycenę, prześlij nam:

1. Rysunek rury promieniującej

2. Średnica zewnętrzna rury and wall thickness

3. Wymiary całkowite

4. Materiał specification

5. Temperatura robocza

6. Atmosfera pieca

7. Palnik type

8. Wymagana ilość


Jeżeli kompletny rysunek nie jest dostępny, można przesłać nam zdjęcia istniejącej rurki promiennikowej wraz z głównymi wymiarami i warunkami pracy pieca.
Nasz zespół inżynierów może ocenić informacje przed rozpoczęciem produkcji.

Dlaczego warto wybrać stop FH®?
FH® Alloy specjalizuje się w produkcji elementów pieców ze stopów żaroodpornych do zastosowań w przemysłowej obróbce cieplnej.
Nasz asortyment produktów obejmuje:

• Promienniki rurowe

• Rolki pieca

• Urządzenia do obróbki cieplnej

• Tace do obróbki cieplnej

• Kosze do obróbki cieplnej

• Siatki pieców

• Rury odlewane odśrodkowo

• Odlewy ze stopów żaroodpornych

• Niestandardowe akcesoria do pieców


Wspieramy dostosowywanie oparte na rysunkach i aplikacjach w przypadku projektów wymiany i projektów nowych pieców.

Niestandardowe rurki promiennikowe typu W ze stopu FH®
Szukasz producenta rur promiennikowych typu W do swojego pieca do obróbki cieplnej?
FH® Alloy dostarcza niestandardowe rurki promiennikowe ze stopu żaroodpornego na podstawie rysunków klienta i rzeczywistych warunków pracy pieca.
Prześlij nam swój rysunek, wymiary, specyfikację materiału i temperaturę pracy w celu oceny technicznej i wyceny.

Często zadawane pytania
P1: Czy możesz wyprodukować lampy promiennikowe typu W o wymiarach 1860 × 610 mm?
Tak. FH® Alloy może wyprodukować rurę promiennikową typu HT W, a także dostosować wymiary do projektu pieca.

P2: Jaka jest zaleta promiennika typu W?
Konstrukcja w kształcie litery W tworzy dłuższą, wieloprzebiegową ścieżkę grzania i większą powierzchnię promieniowania w stosunkowo niewielkiej przestrzeni montażowej pieca.

P3: Czy można dostosować średnicę rury i grubość ścianki?
Tak. Średnicę rury, grubość ścianki, odległość od środka, promień zgięcia, wymiary całkowite i struktury połączeń można dostosować.

P4: Czy możecie dostarczyć razem płytę montażową i bloki izolacyjne?
Tak. Rura promiennikowa może być dostarczona jako kompletny zestaw z płytami montażowymi, blokami izolacyjnymi, kołkami i powiązanymi elementami instalacyjnymi.

P5: Czy materiał HT można zastąpić innym stopem?
Tak. Materiał można wybrać w zależności od temperatury roboczej, atmosfery pieca, warunków palnika i oczekiwanej żywotności.

P6: Czy można odtworzyć istniejącą rurę promiennikową typu W?
Tak. Rurki zamienne mogą być produkowane według oryginalnych rysunków, próbek, fotografii lub zmierzonych wymiarów.
