Połączone zastosowanie odlewanej rolki napędowej i odlewanego paska łączącego
Połączenie odlewanej rolki napędowej i odlewanego pasa ogniwowego jest powszechną konfiguracją w przemysłowych systemach transportowych, szczególnie odpowiednią do trudnych scenariuszy transportu z wysoką temperaturą i dużym obciążeniem. Szczegółowe wprowadzenie wygląda następująco:

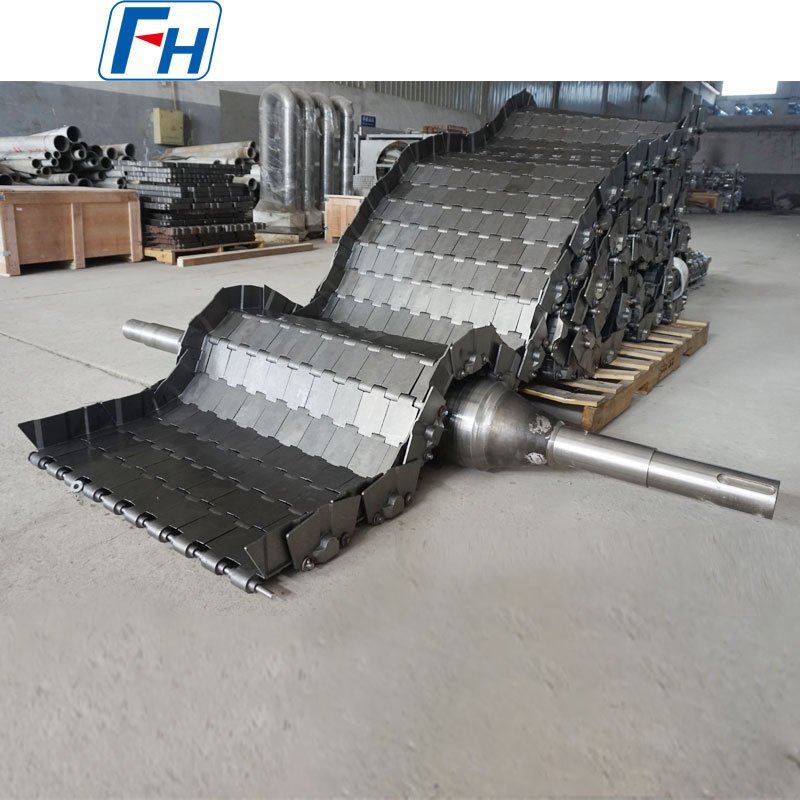

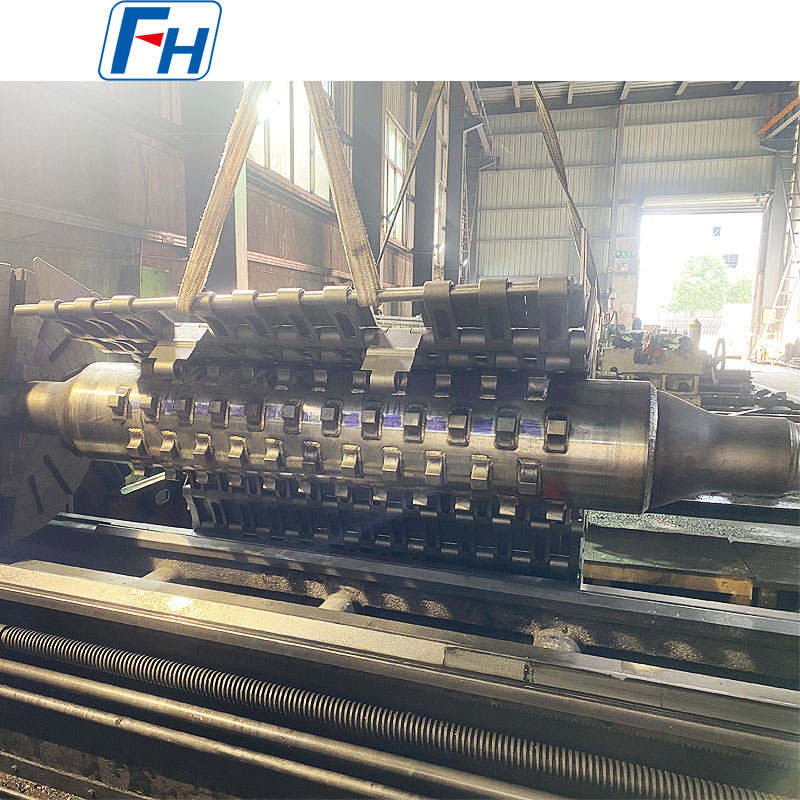

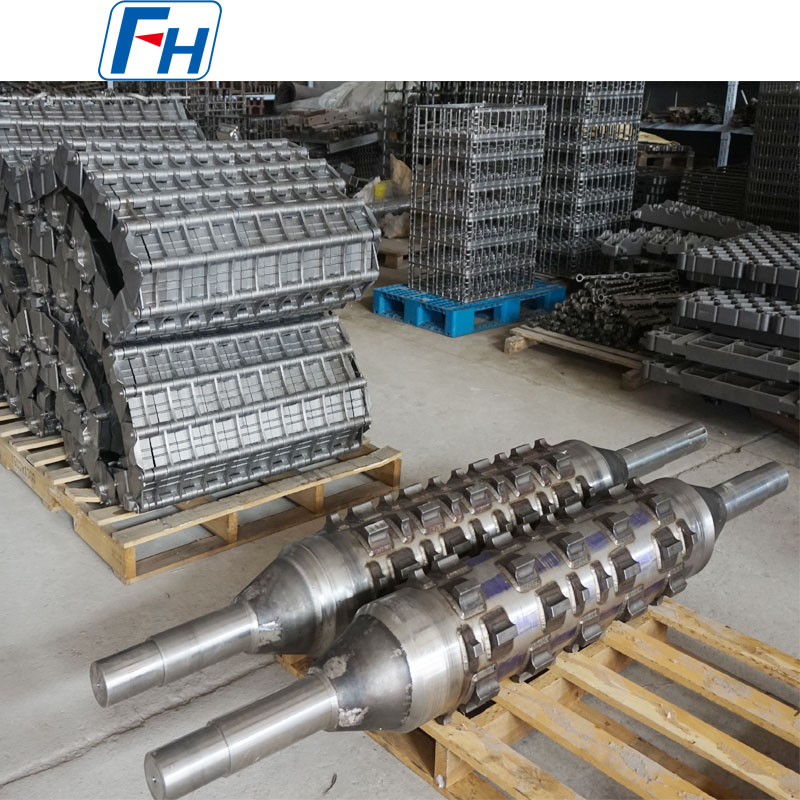

Odlewany wałek napędowy
Cechy konstrukcyjne:
Przyjmuje zintegrowaną konstrukcję odlewano-spawaną z okrągłym urządzeniem blokującym na połączeniu wału z piastą, aby uniknąć koncentracji naprężeń i efektywniej i niezawodnie przenosić moment obrotowy. Główny korpus walca jest przeważnie tworzony przez spawanie odlewu i może być również wytwarzany w procesach takich jak integralne spawanie blachy stalowej; powierzchnia jest często przetwarzana w strukturę pokrytą gumą z wzorami w jodełkę lub romb, aby zwiększyć tarcie z odlewanym pasem ogniwowym i zapobiec poślizgowi.
Wybór materiału:
Materiał rdzenia to głównie staliwo, a do niektórych warunków pracy w wysokich temperaturach wybiera się żaroodporną stal nierdzewną, taką jak 1.4825 i 1.4865. Staliwo ma wysoką wytrzymałość i doskonałą odporność na zużycie, co może zaspokoić zapotrzebowanie na przenoszenie wysokiego momentu obrotowego w warunkach dużego obciążenia; żaroodporna stal nierdzewna nadaje się do środowisk o wysokiej temperaturze i wydłuża żywotność.
Zasada działaniaL:
Podłączone bezpośrednio do źródeł zasilania, takich jak silniki, źródło zasilania napędza odlewany wałek napędowy w celu obracania się. Poprzez tarcie pomiędzy powierzchnią rolki a odlewanym pasem ogniwowym, przenośnik taśmowy jest napędzany w określonym kierunku, zapewniając w ten sposób ciągłe przenoszenie materiału.

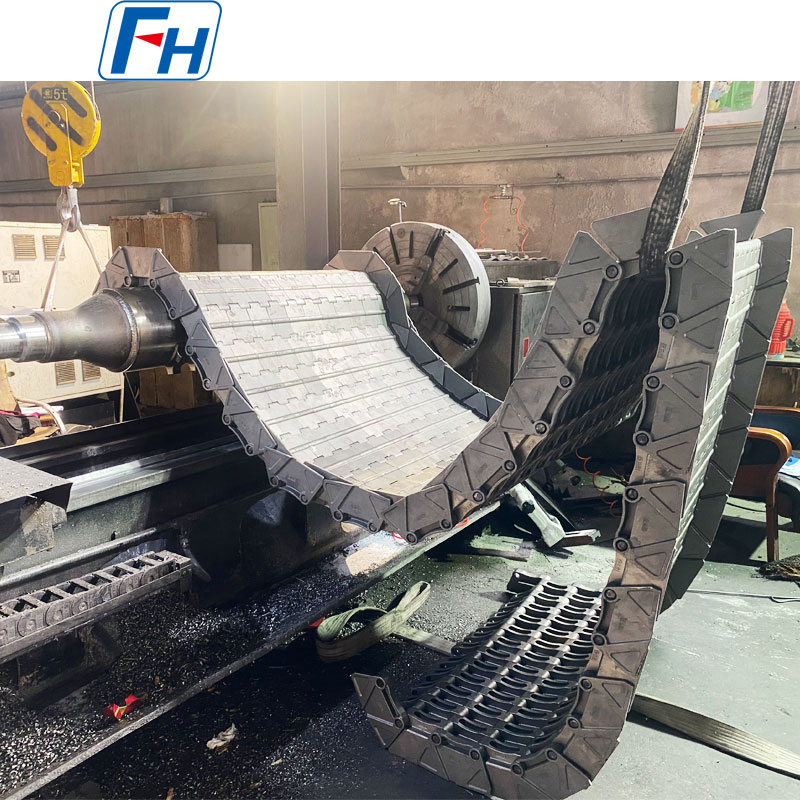

Obsada paska łączącego
Cechy konstrukcyjne:
Składające się z odlewanych płytek łączących i sworzni łączących, płytki łączące są łączone rząd po rzędzie za pomocą krótkich sworzni, a sąsiednie płytki łączące w każdym rzędzie są dodatkowo łączone małymi sworzniami, tworząc zintegrowaną strukturę. Niektóre modele wyposażone są w rolki na krótkich sworzniach, a rolki są podparte równoległymi szynami prowadzącymi, co jeszcze bardziej poprawia stabilność pracy przenośnika taśmowego i zmniejsza straty tarcia.
Wybór materiału:
Typowe materiały na płytki łączące i sworznie obejmują żeliwo ciągliwe, żeliwo sferoidalne i stal ulepszaną cieplnie. Stopy żaroodporne, takie jak 1.4848 i 1.4849, mogą być stosowane w warunkach wysokich temperatur i dużych obciążeń. Kombinacja materiałów równoważy wysoką nośność, odporność na zużycie i odporność na uderzenia, aby sprostać wymaganiom złożonych warunków pracy.
Zasada działania:
Jako rdzeń napędowy przyjmuje odlany wałek napędowy i realizuje ruch w oparciu o siłę napędową tarcia pomiędzy rolką napędową a taśmą przenośnika. Podczas pracy zespół płyty łączącej jest wspierany pomocniczo przez szyny prowadzące lub rolki napinające, aby uniknąć odchyleń i drgań, zapewniając stabilność i ciągłość przenoszenia materiału.
Podstawowe scenariusze zastosowań:
● Piece do obróbki cieplnej: Używane do transportu detali w piecach do ciągłej obróbki cieplnej, które wytrzymują środowiska o wysokiej temperaturze, zapewniają stabilne przenoszenie detali podczas procesu obróbki cieplnej i nie wpływają na dokładność procesu.
● Przemysł metalurgiczny i wydobywczy: Transport materiałów o dużym obciążeniu, takich jak ruda i węgiel. Dzięki wysokiej nośności i odporności na zużycie nadaje się do trudnych warunków pracy w środowisku polowym, przy dużym zapyleniu i silnych uderzeniach.
● Przemysł cementowy i materiałów budowlanych: Transportuje materiały wysokotemperaturowe, takie jak klinkier cementowy, na liniach do produkcji cementu, które są w stanie wytrzymać spiekanie w wysokiej temperaturze i zużycie materiałów, zapewniając ciągłą pracę linii produkcyjnej.
| Stal żaroodporna | |||||||||||||
| / | GB ( 中 ) | DIN ( 德 ) | ASTM ( 美 ) | JIS ( 日 ) | Skład chemiczny (%) | Maksymalna temperatura pracy | |||||||
| C | Si | Mn | Kr | Ni | Nb/Cb | Pon | Inne | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2,00 | ≤1,00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0,50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0,50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | ON | SCH17 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | GG | SCH13 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0,50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | Cześć | SCH18 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0,50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2,00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2,00 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | 0,80 - 1,80 | ≤0,50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 18.00 - 21.00 | 36.00 - 39.00 | 1,20-1,80 | ≤0,50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 23.00 - 25.00 | 23.00 - 25.00 | 0,80 - 1,80 | ≤0,50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2,00 | 19.00 - 21.00 | 31.00 - 33.00 | 0,50 - 1,50 | ≤0,50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | sprzęt | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 10.00 - 14.00 | 58,00 - 62,00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 64,00 - 68,00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27.00 - 30.00 | ≤1,00 | ≤0,50 | ≤0,50 | Współ:48,0 - 52,0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27.00 - 29.00 | - | 1,50 - 2,50 | ≤0,50 | Współ:48,0 - 52,0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1,00 - 2,00 | ≤1,50 | 27.00 - 30.00 | 47,00 - 50,00 | - | ≤0,50 | Sz:4,0 - 5,5 | 1200 ℃ |
P: Jak zadać zapytanie?
Odp.: Krok 1, proszę podać nam kilka szczegółów na temat pieca, temperatury pracy, metody chłodzenia, masy załadunku pieca i tak dalej;
Krok 2, lepiej dostarczyć rysunki 3D;
Krok 3, gdy mamy wystarczająco dużo szczegółów, możemy zaprojektować rysunki produktów i odpowiednio wycenić;
P: Kiedy mogę uzyskać cenę?
Odp.: Zwykle wyceniamy w ciągu 24 godzin od otrzymania zapytania (z wyjątkiem weekendów i świąt). Jeśli zależy Ci na bardzo pilnej cenie, napisz do nas e-mail lub skontaktuj się z nami w inny sposób, abyśmy mogli zaoferować Ci wycenę.
P: Kiedy nastąpi dostawa? /Jaki jest czas dostawy?
Odp.: -Przykładowe zamówienie: 35 dni po otrzymaniu pełnej płatności.
- Zamówienie magazynowe: 10 dni po otrzymaniu pełnej płatności
-Zamówienie OEM: 30 dni od otrzymania wpłaty.
P: Jaka jest Twoja obsługa posprzedażna?
Odp.: 1 rok gwarancji na wszystkie rodzaje produktów;
Jeśli za pierwszym razem znajdziesz jakieś wadliwe akcesoria, bezpłatnie otrzymasz nowe części do wymiany w następnym zamówieniu. Jako doświadczony producent możesz być pewien jakości i obsługi posprzedażnej.
P: Jaki jest Twój warunek płatności?
O: T/T
Płatność<=10000 USD, 100% z góry. Płatność> 10000 USD, 50% T/T z góry, saldo przed wysyłką.
P: Jaka jest metoda wysyłki?
Odp.: Transportowane przez DHL, UPS, EMS, Fedex, fracht lotniczy, fracht morski lub fracht kolejowy.
