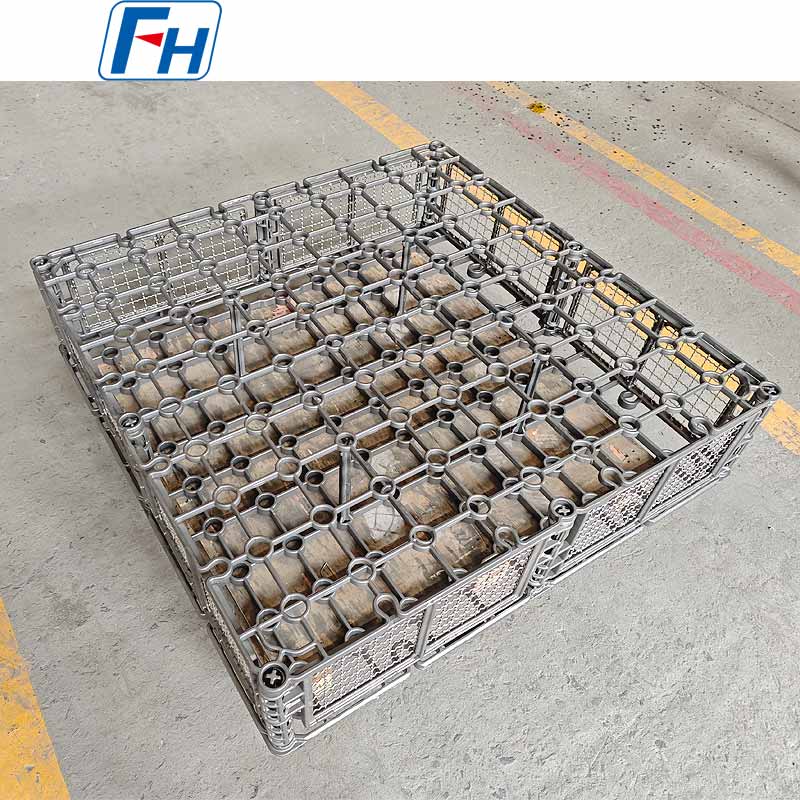

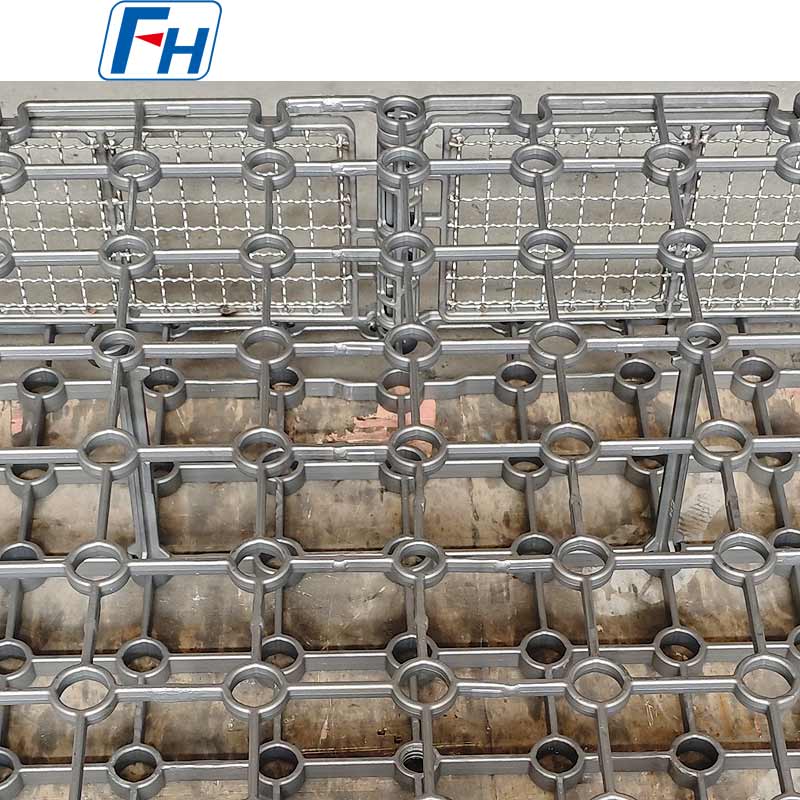

Kosz załadowczy FH® Cr25Ni20 do kombinowanej obróbki cieplnej do pieca z trzonem walcowym do kąpieli solnej

Kombinowane kosze zasypowe do pieca solnego FH®

Kluczowe korzyści

• Konstrukcja modułowa/kombinowana
  Blokująca podstawa, ścianki boczne, przegródki i ramy do zawieszania – konfiguruj wiele rozmiarów koszy z jednego zestawu komponentów.
• Specjalna konstrukcja do kąpieli solnej
  Zoptymalizowana otwarta przestrzeń do szybkiego odprowadzania soli podczas podnoszenia z pieca – minimalizuje straty związane z przenoszeniem i wyciąganiem soli.
• Materiały odporne na korozję
  Specjalne stopy wybrane do środowisk ze stopioną solą (kąpiele chlorkowe, azotanowe, cyjankowe lub obojętne) – są odporne na wżery i ataki międzykrystaliczne.
• Odporny na szok termiczny
  Zaprojektowane tak, aby wytrzymać wielokrotne zanurzenie w stopionej soli o temperaturze 500–1050°C, a następnie hartowanie – bez pęknięć i zniekształceń.
• Geometria szybkiego drenażu
  Pochylone lub zwężane listwy dolne, duże otwory drenażowe i nieprzywierające powierzchnie – sól szybko spływa, ograniczając chłodzenie i krzepnięcie kosza.
• Łatwa konserwacja i naprawa
  Pondułowe elementy można wymieniać indywidualnie – nie ma potrzeby wyrzucania całego kosza, gdy zużyje się jedna część.

Specyfikacje techniczne

Dlaczego warto wybrać modułowe kosze do kąpieli solnej FH®?

1. Zaprojektowany specjalnie do wyzwań związanych z kąpielą solną

2. Modułowy/kombinowany = elastyczny i opłacalny

3. Dobór materiałów do kąpieli solnych

4. Szybki drenaż – zmniejsz utratę soli
Każdy kilogram soli wyniesiony z pieca kosztuje i stwarza problemy w utrzymaniu porządku. Kosze solne do kąpieli FH® charakteryzują się:

• Minimum 60% otwartej powierzchni dna
• Zwężane lub zaokrąglone batony – sól spływa zamiast przylegać
• Gładka, nieprzywierająca powierzchnia
• Zoptymalizowane zalecenia dotyczące prędkości podnoszenia

Konfiguracje standardowe

• Konfiguracja A – pojedyncza warstwa
  Tylko podstawowa rama do zawieszania – do dużych i ciężkich pojedynczych części
• Konfiguracja B – wielowarstwowa z przekładkami
  Ściany boczne podstawy 2–3 poziomy przegród – dla średnich części układanych osobno
• Konfiguracja C – Kosz na drobne części
  Pokrywa perforowana w podstawie – do małych części, takich jak łączniki, szpilki
• Konfiguracja D — stos o dużej gęstości
  Podstawa na pełnej wysokości ścian bocznych z wieloma przegrodami – dla dużej gęstości części

Wszystkie konfiguracje są wymienne przy użyciu tego samego modułu podstawowego.

Aplikacje

• Hartowanie w kąpieli solnej (stal narzędziowa, stal szybkotnąca)
• Hartowanie w kąpieli solnej (sole azotanowe)
• Nawęglanie / węgloazotowanie w kąpieli solnej (sole cyjankowe)
• Hartowanie / austemperowanie
• Obróbka roztworowa stopów metali nieżelaznych
• Części: wiertła, gwintowniki, matryce, stemple, koła zębate, sprężyny, elementy złączne, oprzyrządowanie/osprzęt

Tabela klas materiałów:

Oryginalne zdjęcia urządzeń do obróbki cieplnej FH®

Proces zamawiania

1. Zapewnij:

• Rodzaj soli i temperatura pracy
• Wymiary robocze pieca (głębokość, średnica lub szerokość)
• Zakres rozmiarów części (od minimalnego do maksymalnego)
• Masa partii na cykl
• Metoda podnoszenia (hak dźwigowy, szczypce ręczne, wciągnik automatyczny)

2. FH® proponuje:

• Klasa materiału oparta na chemii soli
• Konfiguracja modułowa (podstawa jakich modułów)
• Optymalizacja drenażu
• Rysunek CAD do zatwierdzenia

3. Produkcja: 10–20 dni roboczych

4. Przesyłka obejmuje: MTC, instrukcję montażu, instrukcję pielęgnacji kąpieli solnej

Często zadawane pytania:

P1: Dlaczego potrzebuję specjalnego kosza do pieców solnych? Czy nie mogę użyć mojego zwykłego koszyka do hartowania?
Odp.: Zwykłe kosze nie są przeznaczone do stopionej soli. Zatrzymują sól w narożnikach i zamkniętych sekcjach, co prowadzi do:

• Nadmierne wynoszenie soli (odpady i bałagan)
• Zakrzepnięcie soli wewnątrz rur lub profili zamkniętych (niemożliwe do oczyszczenia)
• Przyspieszona korozja spowodowana zastojem soli
• Pękanie w wyniku szoku termicznego


Kosze do kąpieli solnej FH® mają otwarty drenaż, nieprzywierające powierzchnie i stopy odporne na korozję.

P2: Co oznacza „modułowy” i dlaczego jest przydatny?
Odp.: Modułowy oznacza, że ​​kosz jest zbudowany z wymiennych elementów – podstawy, ścian bocznych, przegród, wkładek. Korzyści:

• Jedna podstawa współpracuje z różnymi wysokościami boków i przegródkami
• Zmień konfigurację dla różnych rozmiarów części bez kupowania nowego kosza
• Wymień tylko zużyte sekcje zamiast całego kosza
• Łatwiejsze czyszczenie – zdemontuj, aby uzyskać pełny dostęp

P3: Jak zapobiec przyklejaniu się soli do koszyka po wyjęciu?
O: Trzy czynniki:

• Konstrukcja – otwarte dno i zwężane pręty umożliwiają szybkie spływanie soli
• Wykończenie powierzchni – gładka, nieprzywierająca powierzchnia (śrutowana lub wstępnie oksydowana)
• Szybkość podnoszenia – cofaj się powoli (2–4 sekundy na 100 mm), aby umożliwić drenaż


Kosze FH® są zoptymalizowane dla wszystkich trzech.

P4: Jak usunąć pozostałości soli z kosza?
Odp.: Po każdym użyciu poczekaj, aż koszyk ostygnie, a następnie:

• Namoczyć w gorącej wodzie, aby rozpuścić sole azotanowe/azotynowe (złapać wodę z płukania – nie spuszczać do kanalizacji bez oczyszczenia)
• W przypadku soli chlorkowych/cyjankowych postępuj zgodnie z procedurą bezpieczeństwa obowiązującą w Twoim zakładzie (zwykle płukanie wodą z neutralizacją)
• Lekkie piaskowanie w celu usunięcia uporczywych pozostałości


Nigdy nie używaj szczotek ze stali węglowej – pozostawiają osadzone cząsteczki, które sprzyjają korozji.

P5: Czy mogę używać tego samego koszyka do różnych rodzajów soli (np. azotanowej i chlorkowej)?
Odp.: Niezalecane. Zanieczyszczenie krzyżowe może:

• Twórz niebezpieczne reakcje chemiczne (np. Cyjanek azotanu)
• Przyspiesz korozję


Do każdego rodzaju soli polecamy dedykowane koszyki. FH® może oznaczać kosze według rodzaju soli, aby ułatwić ich identyfikację.

Pytanie 6: Kosz będzie podnoszony za pomocą podnośnika. Czy zapewniacie uchwyty do podnoszenia?
O: Tak. Wszystkie kosze do kąpieli solnej FH® są wyposażone w ramę do zawieszania lub pałąk ze wzmocnionymi uchwytami do podnoszenia. Aby zaprojektować odpowiednie połączenie, potrzebujemy rodzaju haka do podnoszenia i wysokości prześwitu.

P7: Czy mogę otrzymać perforowaną wkładkę do bardzo małych części (np. kołków 2 mm)?
O: Tak. Oferujemy wyjmowane perforowane wkładki lub wkładki z drobnej siateczki, które wpadają do modułowego kosza. Wielkość perforacji od 1 mm wzwyż. Wkładkę można wyjąć w celu czyszczenia i rozładunku części.

P8: Jaka jest Twoja gwarancja?
Odp.: 12 miesięcy na wady produkcyjne (pęknięcia spawów, wady materiałowe, złe dopasowanie modułów). Korozja i zmęczenie cieplne są zależne od procesu i nie są nimi objęte – ale firma FH® zaleci odpowiedni materiał do konkretnej kąpieli solnej, aby zmaksymalizować trwałość.
