Niestandardowa rura promiennikowa typu P do pieców przemysłowych

Zespół rurki promieniującej ze stopu odpornego na ciepło | Niestandardowa płyta montażowa i połączenia | Stop FH®
Stop FH® produkuje niestandardowe rury promiennikowe typu P do pieców przemysłowych i urządzeń do obróbki cieplnej, dostarczając kompletne zespoły rur promiennikowych zgodnie z rysunkami klienta, wymiarami pieca, temperaturą roboczą, atmosferą i wymaganiami systemu palnika.

Konfiguracja w kształcie litery P łączy długie, proste sekcje promiennikowe z łukami powrotnymi, tworząc wydłużoną ścieżkę grzewczą w stosunkowo niewielkiej przestrzeni pieca.

Ten typ rury promiennikowej nadaje się do przemysłowych systemów grzewczych wymagających ogrzewania pośredniego, kontrolowanej atmosfery pieca, stabilnej dystrybucji ciepła i dostosowanej do potrzeb integracji pieca.

Przegląd produktu

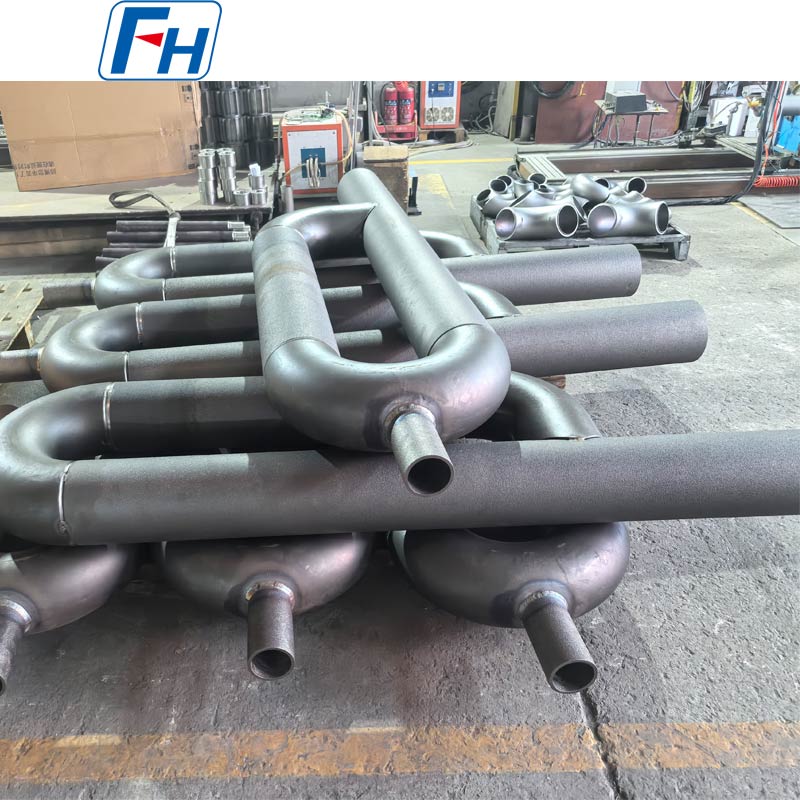

Rura promiennikowa typu P składa się z wielu prostych odcinków rurowych i zagięć powrotnych, tworząc ciągłą ścieżkę grzania.
W porównaniu z konwencjonalną prostą rurą promiennikową, konstrukcja typu P może zapewnić dłuższą powierzchnię promieniowania przy zachowaniu zwartego układu montażowego.
Przedstawiony produkt może zostać wyprodukowany jako kompletny zestaw obejmujący:

• Główne sekcje rur promieniujących

• Zakręty powrotne

• Płyta montażowa

• Podłączenie od strony palnika

• Złącze wylotowe/wydechowe

• Elementy wsparcia

• Niestandardowe interfejsy instalacyjne


FH® Alloy wspiera zarówno projekty nowych pieców, jak i produkcję zamiennych rur promiennikowych.

Typowe specyfikacje

Wymiary rur promiennikowych typu P
Każda rura promiennikowa typu P może zostać wyprodukowana zgodnie z układem pieca klienta.

Typowe parametry wymiarowe obejmują:

• OD – średnica zewnętrzna rury

• WT – Grubość ścianki

• L – Długość całkowita

• C – Odległość od środka

• R – Promień zgięcia powrotnego

• W – szerokość całkowita

• Płyta montażowa dimensions

• Średnica rury przyłączeniowej

• Długość połączenia

• Wymiary otworu montażowego

• Wymiary interfejsu palnika


Odniesienie do rysunku

• OD = średnica zewnętrzna

• WT = grubość ścianki

• L = długość całkowita

• C = Odległość od środka

• R = promień zgięcia


Wszystkie wymiary można dostosować zgodnie z rysunkami klienta, próbkami lub istniejącymi wymiarami pieca.

Struktura wieloprzebiegowa w kształcie litery P
Główną różnicą pomiędzy promiennikiem typu P a konwencjonalną prostą rurą promiennikową jest geometria przepływu powrotnego.
Wiele prostych sekcji jest połączonych zakrzywionymi sekcjami powrotnymi, tworząc dłuższą wewnętrzną ścieżkę przepływu.
Ten projekt może zapewnić:

• Większa powierzchnia grzewcza promieniowania

• Dłuższa droga grzewcza

• Kompaktowy układ instalacji

• Elastyczny układ pieca

• Stabilny transfer ciepła

• Indywidualny układ palnika i układu wydechowego


Dokładna geometria typu P powinna być zaprojektowana zgodnie z rzeczywistym piecem, a nie przy użyciu jednego standardowego wymiaru dla każdego zastosowania.

Materiały stopowe żaroodporne
Wybór materiału ma kluczowe znaczenie dla żywotności rury promiennikowej.
FH® Alloy może produkować rury promiennikowe typu P przy użyciu różnych materiałów żaroodpornych, w tym:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Stopy żaroodporne Cr-Ni

• Stopy żaroodporne o wysokiej zawartości Ni

• Stopy wysokotemperaturowe na bazie niklu

• Inne gatunki określone przez klienta


Wybór materiału powinien uwzględniać:

• Temperatura robocza

• Atmosfera pieca

• Warunki palnika

• Częstotliwość cykli termicznych

• Warunki utleniania

• Grubość ścianki rury

• Wymagany okres użytkowania


Jeżeli materiał nie jest określony, firma FH® Alloy może zapewnić wsparcie przy wyborze materiału w oparciu o rzeczywiste warunki pracy pieca.

Zaprojektowany do ogrzewania pośredniego w piecu
Promienniki typu P są powszechnie stosowane tam, gdzie płomień palnika i gazy spalinowe muszą być oddzielone od komory roboczej pieca.
Ciepło jest przekazywane przez ściankę rury promiennikowej i wypromieniowywane w kierunku przedmiotów obrabianych wewnątrz pieca.
Takie rozwiązanie może pomóc w zapewnieniu:

• Kontrolowana atmosfera pieca

• Ograniczony bezpośredni kontakt z płomieniem

• Bardziej stabilne ogrzewanie

• Równomierny rozkład temperatury

• Niezawodna praca ciągła


Niestandardowa płyta montażowa i połączenia

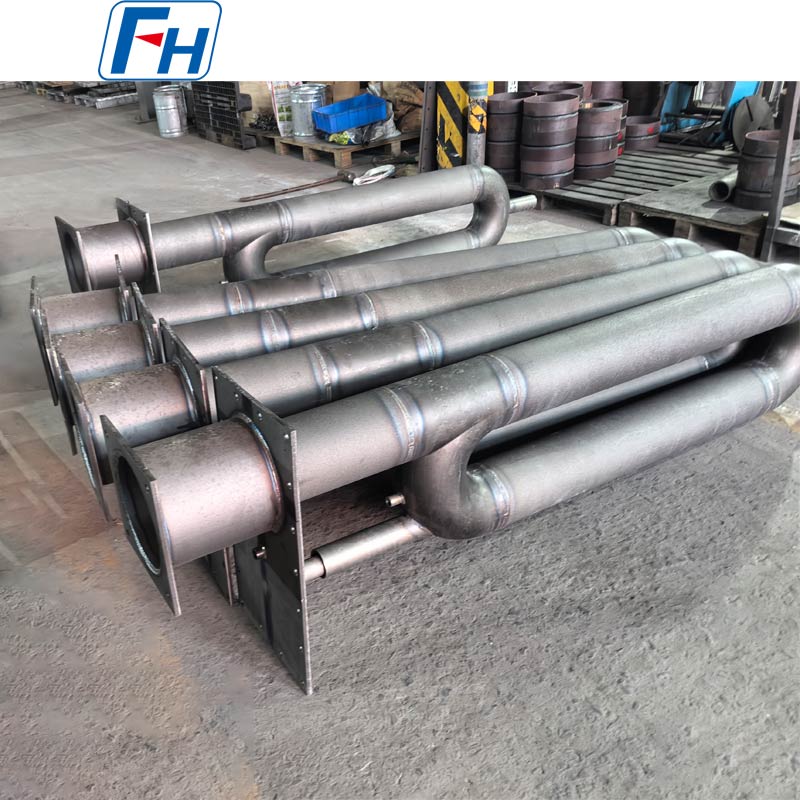

Pokazana rura promiennikowa typu P wykorzystuje niestandardową płytę montażową i konstrukcję złącza końcowego.
FH® Alloy może dostosować:

• Płyta montażowa width and height

• Grubość płyty

• Ilość otworów montażowych

• Średnica i położenie otworu

• Podłączenie palnika

• Połączenie wydechowe

• Średnica rury przyłączeniowej

• Struktura wsparcia

• Orientacja instalacyjna


Dzięki temu cały zespół można dopasować do istniejącego interfejsu pieca klienta.

Typowe zastosowania
Promienniki typu P są szeroko stosowane w:

• Piece do obróbki cieplnej

• Piece do wyżarzania

• Piece hartownicze

• Piece do hartowania

• Piece do nawęglania

• Piece ciągłe

• Piece z trzonem rolkowym

• Piece z atmosferą ochronną

• Linie do obróbki stali

• Przemysłowe systemy grzewcze


Nadają się szczególnie do zastosowań wymagających długiej ścieżki ogrzewania promiennikowego w ograniczonej przestrzeni pieca.

Proces produkcyjny
W zależności od projektu produkcja może obejmować:
Przygotowanie materiału → Produkcja rur → Przygotowanie odcinka prostego → Produkcja zagięcia powrotnego → Montaż → Spawanie → Produkcja płyty montażowej → Obróbka skrawaniem → Kontrola wymiarowa → Czyszczenie powierzchni → Kontrola końcowa

Kluczowe kontrole produkcji obejmują:

• Prostość rury

• Stała grubość ścianki

• Geometria zgięcia

• Odległość od środka

• Jakość spoiny

• Wyrównanie połączenia

• Płyta montażowa accuracy

• Ogólna tolerancja wymiarowa


W przypadku złożonych konstrukcji typu P szczególnie ważne jest utrzymanie prawidłowego wyrównania wielu sekcji rur.

Kluczowe zalety
Rozszerzona ścieżka grzewcza
Struktura w kształcie litery P zapewnia dłuższą ścieżkę promieniowania niż zwykła prosta rura.
Kompaktowy układ pieca
W ograniczonym obszarze instalacji pieca można rozmieścić wiele odcinków rur.
Niestandardowe materiały żaroodporne
Materiał można wybrać w zależności od temperatury pieca i atmosfery.
Kompletna produkcja montażowa
Sekcje rur, kolana, płyty montażowe i konstrukcje łączące mogą być dostarczane jako jeden zespół.
Produkcja oparta na rysunku
Nadaje się do wysoce niestandardowych projektów pieców przemysłowych.
Produkcja zastępcza
Istniejące lampy promiennikowe typu P można odtworzyć na podstawie rysunków, próbek, fotografii lub pomiarów wymiarowych.

Kontrola jakości
W zależności od wymagań klienta kontrola może obejmować:

• Weryfikacja materiału

• Analiza składu chemicznego

• Kontrola wymiarowa

• Pomiar grubości ścianki

• Kontrola wymiaru zgięcia

• Odległość od środka inspection

• Kontrola spoiny

• Płyta montażowa inspection

• Kontrola wymiarów połączenia

• Kontrola montażu końcowego


Specjalne wymagania dotyczące kontroli można uzgodnić przed produkcją.

Dlaczego warto wybrać stop FH®?
FH® Alloy specjalizuje się w niestandardowych komponentach ze stopów żaroodpornych do pieców przemysłowych i urządzeń do obróbki cieplnej.
Nasza oferta rur promiennikowych obejmuje:

• Promienniki typu P

• Rury promiennikowe w kształcie litery U

• Promienniki typu I

• Proste rurki promieniujące

• Rury promiennikowe opalane gazem

• Rury promiennikowe o specjalnym kształcie

• Niestandardowe zespoły rur promiennikowych


Zajmujemy się również produkcją:

• Rolki pieca

• Rury odlewane odśrodkowo

• Urządzenia do obróbki cieplnej

• Tace piecowe

• Kosze piecowe

• Niestandardowe, żaroodporne elementy pieca


FH® Alloy wspiera produkcję OEM, produkcję opartą na rysunkach, projekty wymiany i niestandardowy dobór stopów dla klientów międzynarodowych.

Poproś o wycenę
Aby uzyskać dokładną wycenę promiennika typu P, proszę podać:

1. Rysunek techniczny lub szkic

2. Średnica zewnętrzna rury

3. Grubość ścianki

4. Wymiary całkowite

5. Odległość od środka

6. Zwróć wymiary zagięcia

7. Stopień materiału

8. Płyta montażowa dimensions
9. Szczegóły podłączenia palnika/wylotu

10. Temperatura robocza

11. Atmosfera pieca

12. Wymagana ilość


Wyślij swój rysunek lub istniejące specyfikacje rur promiennikowych do FH® Alloy w celu przeglądu technicznego i wyceny.

Często zadawane pytania
P1: Czy możesz wyprodukować rury promiennikowe typu P zgodnie z naszym rysunkiem?
Tak. FH® Alloy specjalizuje się w produkcji dostosowanej do indywidualnych potrzeb w oparciu o rysunki klientów, próbki i wymiary pieca.

P2: Jaka jest różnica między rurami promiennikowymi typu P i typu U?
Rura promiennikowa typu U zwykle składa się z dwóch głównych równoległych ramion połączonych jednym kolankiem powrotnym. Rura promiennikowa typu P wykorzystuje bardziej złożony układ przepływu powrotnego z wieloma sekcjami, co pozwala na dłuższą ścieżkę ogrzewania w piecu.

P3: Czy płytę montażową można dostosować?
Tak. Wymiary płyt, grubość, otwory montażowe, otwory przyłączeniowe i pozycje montażowe mogą być wykonane zgodnie z rysunkiem pieca.

P4: Jakich materiałów można użyć?
Dostępne opcje obejmują 1.4848, 1.4849, 1.4852, 2.4879, stopy o wysokiej zawartości Cr/o wysokiej zawartości Ni, stopy na bazie niklu i inne gatunki żaroodporne określone przez klienta.

P5: Czy możecie wyprodukować zamienne lampy promiennikowe typu P?
Tak. Istniejące produkty można odtworzyć za pomocą rysunków, próbek, zdjęć lub zmierzonych wymiarów.

P6: Czy możecie dostarczyć kompletny zespół rurki promiennikowej?
Tak. FH® Alloy może wyprodukować sekcje rurowe, kolana powrotne, płytę montażową, połączenia i powiązane elementy konstrukcyjne jako kompletny zespół.
