Rura promiennikowa Cr25Ni35 w kształcie litery U – Ø124 × Ø108 × 1597 mm

Niestandardowy zespół żaroodpornej rury promiennikowej do pieców przemysłowych | Stop FH®
Stop FH® produkuje rury promiennikowe Cr25Ni35 w kształcie litery U do pieców przemysłowych, pieców do obróbki cieplnej i innych wysokotemperaturowych systemów grzewczych.

Ta dostosowana do indywidualnych potrzeb rura promiennikowa typu U jest wykonana z żaroodpornego stopu Cr25Ni35 o wysokiej zawartości chromu i niklu, a jej specyfikacja wynosi Ř124 × Ř108 × 1597 mm.

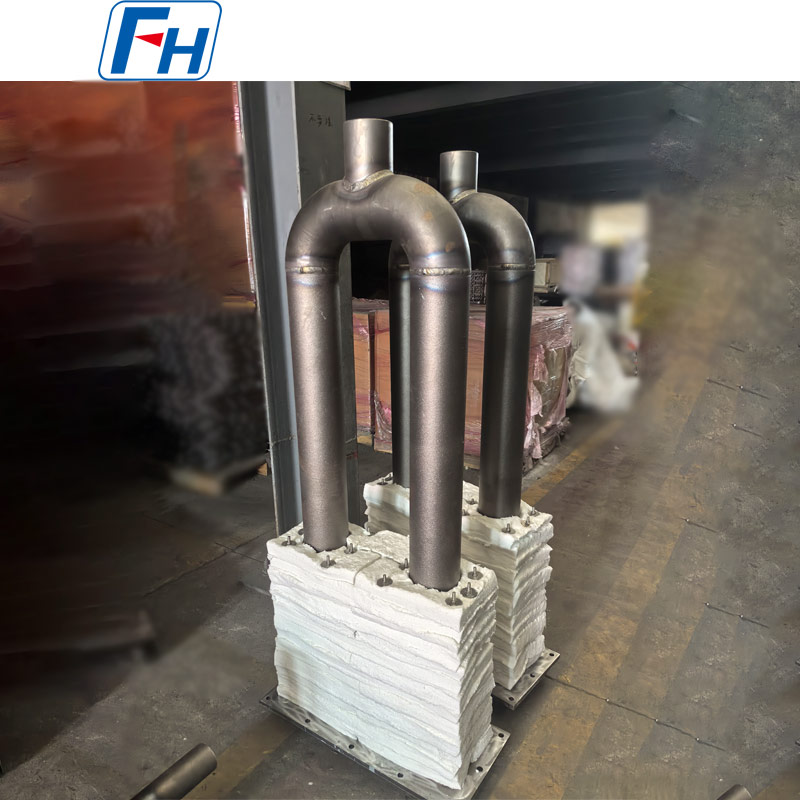

Kompletny zestaw może być dostarczony z blokami izolacyjnymi, płytami montażowymi i dostosowanymi do indywidualnych potrzeb elementami instalacyjnymi, dzięki czemu nadaje się do budowy nowego pieca, a także do wymiany istniejących zespołów rur promiennikowych.

Specyfikacje produktu

Wymiary rurki promiennikowej w kształcie litery U
Główna specyfikacja tuby dla tego produktu to:
Ø124 × Ø108 × 1597 mm
Typowe wymiary, które można dostosować, obejmują:

• OD – średnica zewnętrzna rury

• ID – średnica wewnętrzna rury

• L – Długość rury

• C – Odległość od środka

• H – Wysokość całkowita

• R – Promień zagięcia w kształcie litery U

• Wymiary płyty montażowej

• Pozycje otworów montażowych

• Wymiary bloku izolacyjnego

• Wymiary przyłącza


Wszystkie wymiary konstrukcyjne mogą być wykonane według rysunku technicznego klienta, układu pieca lub istniejącej próbki.

Stop żaroodporny Cr25Ni35
Cr25Ni35 to żaroodporny stop o wysokiej zawartości Cr i Ni, odpowiedni na elementy pieców przemysłowych narażonych na długotrwałą pracę w wysokiej temperaturze.

W przypadku zastosowań z rurami promiennikowymi jego główne zalety obejmują:

• Dobra odporność na utlenianie w wysokiej temperaturze

• Dobra stabilność strukturalna w podwyższonych temperaturach

• Odpowiednia wytrzymałość do obsługi pieca

• Odporność na powtarzające się cykle ogrzewania i chłodzenia

• Nadaje się do wymagających przemysłowych środowisk grzewczych


Rzeczywista żywotność rury promiennikowej zależy nie tylko od gatunku stopu, ale także od:

• Temperatura robocza

• Atmosfera pieca

• Warunki palnika

• Częstotliwość cykli termicznych

• Wymiary rurki

• Jakość spawania
  Praktyka obsługi pieca


Struktura ogrzewania promiennikowego typu U
Rura promiennikowa w kształcie litery U składa się z dwóch równoległych prostych odcinków rurowych połączonych kolanem powrotnym.
W porównaniu z prostą rurą prostą, konstrukcja ta zapewnia dłuższą ścieżkę ogrzewania promiennikowego przy zachowaniu stosunkowo niewielkich rozmiarów instalacji.

Kluczowe korzyści obejmują:

• Większa powierzchnia grzewcza promieniowania

• Kompaktowa instalacja pieca

• Stabilne ogrzewanie pośrednie

• Kontrolowana atmosfera pieca

• Ograniczony bezpośredni kontakt płomienia z ładunkiem

• Elastyczne dostosowywanie odległości od środka


Dzięki temu rury promiennikowe w kształcie litery U nadają się do wielu przemysłowych systemów obróbki cieplnej i pieców ciągłych.

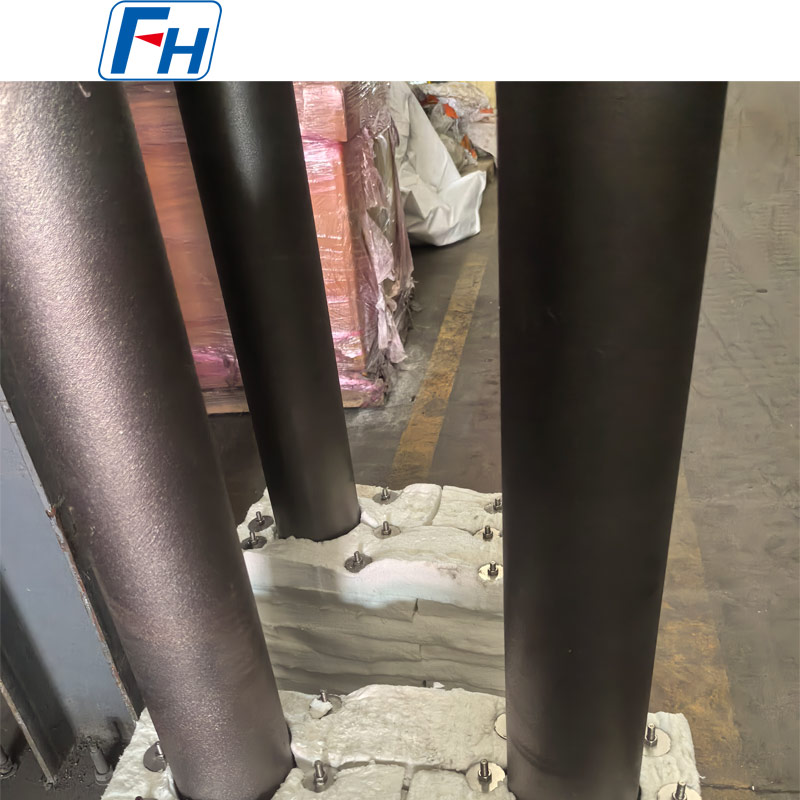

Blok izolacyjny i zespół podstawy montażowej
Kluczową cechą tego produktu jest zintegrowany blok izolacyjny i konstrukcja podstawy montażowej.
Rura promiennikowa może być dostarczona wraz z:

• Bloki izolacyjne odporne na wysoką temperaturę

• Metalowa płyta montażowa

• Otwory montażowe

• Elementy wsparcia

• Indywidualna konstrukcja mocowania


Ten kompletny zespół pomaga uprościć instalację i wymianę pieca.
Izolację i konstrukcję montażową można dostosować do otworu pieca i wymiarów montażowych klienta.

Zaprojektowany do ogrzewania pośredniego w piecu
Rury promiennikowe w kształcie litery U są powszechnie stosowane w instalacjach piecowych, w których proces spalania powinien przebiegać odseparowany od komory roboczej pieca.
Ciepło jest przekazywane przez ściankę rury promiennikowej i wypromieniowywane w kierunku wsadu pieca.

Ten układ ogrzewania pomaga zapewnić:

• Bardziej równomierny rozkład temperatury

• Stabilny transfer ciepła

• Kontrolowana atmosfera pieca

• Ograniczony bezpośredni kontakt z płomieniem

• Niezawodna ciągła praca pieca


Typowe zastosowania
Rury promiennikowe Cr25Ni35 w kształcie litery U mogą być stosowane w:

• Piece do obróbki cieplnej

• Piece do wyżarzania

• Piece hartownicze

• Piece do hartowania

• Piece do nawęglania

• Piece ciągłe

• Piece z trzonem rolkowym

• Piece z atmosferą ochronną

• Linie do obróbki stali

• Przemysłowe urządzenia grzewcze


Nadają się szczególnie do zastosowań wymagających niestandardowych, wysokotemperaturowych systemów pośredniego ogrzewania.

Proces produkcyjny
W zależności od rysunku i konstrukcji produktu produkcja może obejmować:
Przygotowanie materiału → Produkcja rur → Gięcie / kolano → Montaż → Spawanie → Produkcja płyty montażowej → Montaż izolacji → Kontrola wymiarowa → Kontrola końcowa

Kluczowe kontrole produkcji obejmują:

• Dokładność średnicy rury

• Prostość rury

• Dokładność odległości od środka

• Geometria typu U-bend

• Jakość spoiny

• Wymiary całkowite

• Wyrównanie płyty montażowej

• Pasuje blok izolacyjny


Czynniki te bezpośrednio wpływają na dokładność montażu i długoterminową wydajność usługi.

Kluczowe zalety produktu
Materiał żaroodporny Cr25Ni35
Nadaje się do wymagających środowisk pieców przemysłowych.
Specyfikacja niestandardowa Ø124 × Ø108 × 1597 mm
Wyprodukowane zgodnie ze specyficznymi wymaganiami dotyczącymi instalacji pieca.
Kompaktowa konstrukcja w kształcie litery U
Zapewnia dłuższą ścieżkę grzania bez konieczności stosowania nadmiernej przestrzeni w piecu.
Kompletna dostawa montażowa
Rura promiennikowa, bloki izolacyjne i podstawa montażowa mogą być dostarczone razem.
Produkcja oparta na rysunkach
Wymiary i szczegóły konstrukcyjne można dostosować zgodnie z rysunkami klienta.
Możliwość wymiany
Istniejące rury promiennikowe można odtworzyć na podstawie próbek, rysunków lub zmierzonych wymiarów.

Kontrola jakości
W zależności od wymagań projektu kontrola może obejmować:

• Weryfikacja materiału

• Kontrola składu chemicznego

• Kontrola średnicy zewnętrznej/wewnętrznej

• Kontrola wymiarowa

• Kontrola odległości od środka

• Kontrola spoiny

• Kontrola geometrii zgięcia

• Kontrola płyty montażowej

• Kontrola montażu końcowego


Specjalne wymagania kontrolne można potwierdzić przed produkcją.

Dlaczego warto wybrać stop FH®?
FH® Alloy specjalizuje się w produkcji niestandardowych komponentów ze stopów żaroodpornych do pieców przemysłowych i urządzeń do obróbki cieplnej.

Nasza oferta rur promiennikowych obejmuje:

• Rury promieniujące Cr25Ni35 w kształcie litery U

• Rury promiennikowe HU w kształcie litery U

• Promienniki typu P

• Promienniki typu I

• Proste rurki promieniujące

• Rury promiennikowe opalane gazem

• Rury promiennikowe o specjalnym kształcie

• Niestandardowe zespoły rur promiennikowych


Produkujemy również walce piecowe, rury odlewane odśrodkowo, osprzęt do obróbki cieplnej, tace, kosze i inne elementy pieców.

Poproś o wycenę
W celu dokładnej wyceny prosimy o przesłanie:

• Rysunek techniczny

• Stopień materiału

• Średnica zewnętrzna

• Średnica wewnętrzna lub grubość ścianki

• Długość całkowita

• Odległość od środka

• Promień zagięcia w kształcie litery U

• Wymiary płyty montażowej

• Temperatura robocza

• Atmosfera pieca

• Wymagana ilość


Wyślij swój rysunek lub istniejące specyfikacje rur promiennikowych do FH® Alloy w celu przeglądu technicznego i wyceny.

Często zadawane pytania
P1: Czy możesz wyprodukować rury promiennikowe w kształcie litery U Cr25Ni35 zgodnie z naszym rysunkiem?
Tak. FH® Alloy obsługuje w pełni zindywidualizowaną produkcję w oparciu o rysunki klienta, wymiary pieca i istniejące próbki.

P2: Czy można zmienić wymiary Ø124 × Ø108 × 1597 mm?
Tak. Średnicę rury, długość, odległość od środka, promień zgięcia i wymiary całkowite można dostosować.

P3: Czy możecie dostarczyć razem bloki izolacyjne i płytę montażową?
Tak. Rura promiennikowa w kształcie litery U może być dostarczona jako kompletny zestaw z blokami izolacyjnymi, płytami montażowymi i powiązanymi elementami instalacyjnymi.

P4: Czy ten produkt może być używany jako zamienna rura promiennikowa?
Tak. Możemy odtworzyć istniejące rury promiennikowe według rysunków, próbek, fotografii lub zmierzonych wymiarów.

P5: Czy zamiast Cr25Ni35 można zastosować inny stop?
Tak. Materiał można wybrać w zależności od rzeczywistej temperatury roboczej, atmosfery pieca, warunków palnika i oczekiwanej żywotności.

P6: Jakie informacje są potrzebne do wyceny?
Preferowany rysunek techniczny. Proszę również podać materiał, wymiary, temperaturę pracy, atmosferę pieca i ilość.
