Rura promiennikowa w kształcie litery U – Ø152,4 × Ø142,8 × 2154,24 mm

Niestandardowy zespół rurki promiennikowej o dużej średnicy do pieców przemysłowych | Stop FH®
Stop FH® produkuje rury promiennikowe HU w kształcie litery U do pieców przemysłowych, pieców do obróbki cieplnej i wysokotemperaturowych systemów ogrzewania pośredniego.

Ta dostosowana do indywidualnych potrzeb rura promiennikowa jest wykonana z żaroodpornego stopu HU i ma wymiary Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Konstrukcja w kształcie litery U o dużej średnicy zapewnia większą promiennikową powierzchnię grzewczą przy jednoczesnym zachowaniu zwartego układu instalacji pieca. Produkt może być również dostarczony jako kompletny zestaw z wysokotemperaturowymi blokami izolacyjnymi, płytami montażowymi i dostosowanymi do indywidualnych potrzeb elementami instalacyjnymi.

FH® Alloy wspiera produkcję OEM zgodnie z rysunkami klienta, wymiarami pieca, warunkami pracy i wymaganiami dotyczącymi wymiany.

Specyfikacje produktu

Wymiary rurki promiennikowej w kształcie litery U
Główna specyfikacja tej lampy promiennikowej to:
Ř152,4 × Ř142,8 × 2154,24 mm

• OD – średnica zewnętrzna: Ø152,4 mm

• ID – średnica wewnętrzna: Ø142,8 mm

• Nominalna grubość ścianki: 4,8 mm

• L – Długość: 2154,24 mm


Można dostosować inne wymiary konstrukcyjne, w tym:

• C – Odległość od środka

• H – Wysokość całkowita

• R – Promień zagięcia w kształcie litery U

• Prosta długość nogawki

• Wymiary płyty montażowej

• Pozycje otworów montażowych

• Wymiary bloku izolacyjnego

• Wymiary przyłącza wlotowego/wylotowego


Wszystkie wymiary mogą być wykonane według rysunków klienta lub istniejących wymiarów pieca.

HU Stop żaroodporny
HU to żaroodporny stop odlewniczy o wysokiej zawartości chromu i niklu, powszechnie stosowany na komponenty pracujące w środowiskach przemysłowych o podwyższonych temperaturach.

W przypadku rur promiennikowych materiał HU zapewnia takie właściwości, jak:

• Dobra wytrzymałość w wysokiej temperaturze

• Dobra odporność na utlenianie

• Stabilna wydajność podczas długotrwałej ekspozycji termicznej

• Odpowiednia odporność na powtarzające się cykle ogrzewania i chłodzenia

• Dobra stabilność strukturalna do zastosowań w piecach przemysłowych


Rzeczywista wydajność rur promiennikowych zależy nie tylko od gatunku materiału. Należy również wziąć pod uwagę temperaturę roboczą, atmosferę pieca, warunki palnika, cykle termiczne, geometrię rur i praktyki operacyjne pieca.

Konstrukcja w kształcie litery U o dużej średnicy
Produkt ten, o średnicy zewnętrznej Ø152,4 mm, został zaprojektowany jako stosunkowo duża rura promiennikowa w kształcie litery U do systemów pieców przemysłowych wymagających znacznej powierzchni grzewczej promieniowania.
Konstrukcja składa się z dwóch długich, równoległych odcinków rur połączonych kolankiem w kształcie litery U.

Ta konfiguracja zapewnia:

• Rozszerzona ścieżka ogrzewania promiennikowego

• Duża powierzchnia grzewcza

• Kompaktowy układ pieca

• Stabilne ogrzewanie pośrednie

• Elastyczna konstrukcja z rozstawem osi

• Możliwość dostosowania do różnych układów pieców


W porównaniu z prostą prostą rurą promiennikową, konstrukcja w kształcie litery U umożliwia dłuższą ścieżkę wymiany ciepła w ograniczonej przestrzeni montażowej.

Kompletny zespół izolacyjny i montażowy

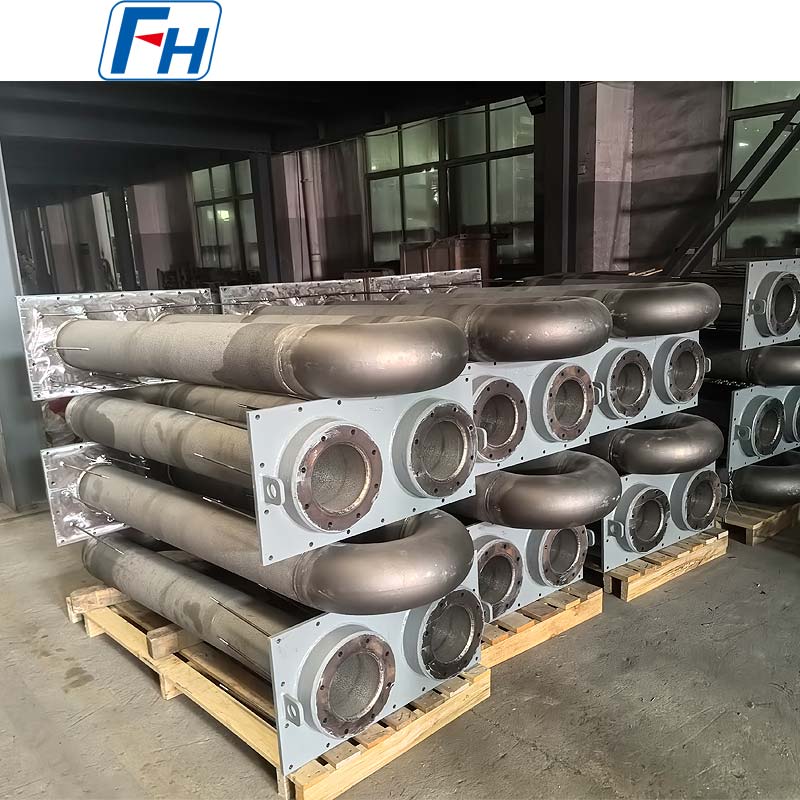

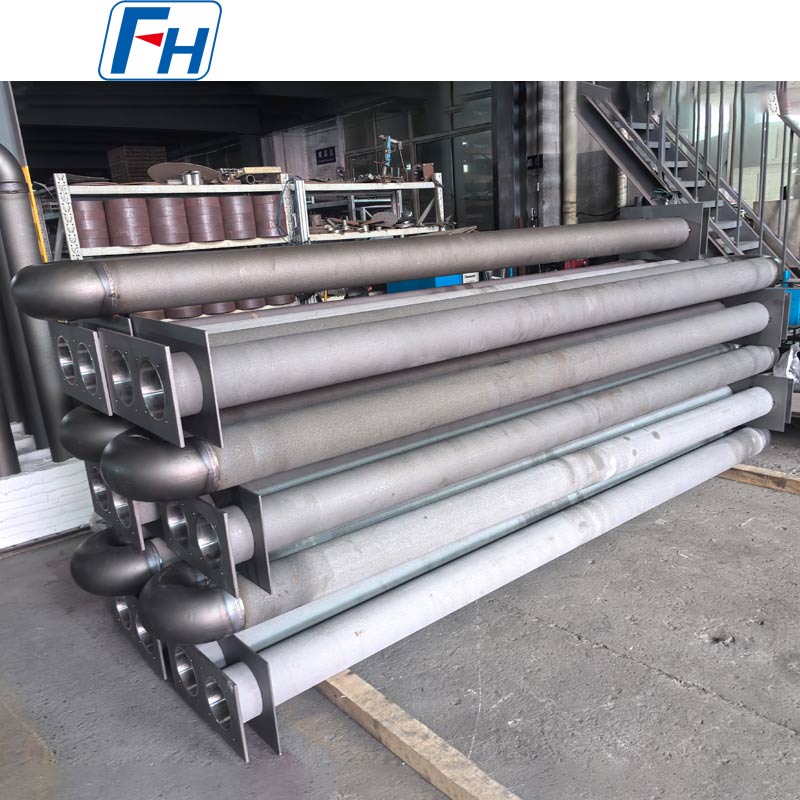

Jak pokazano w tej konfiguracji produktu, rura promiennikowa może być dostarczona razem z wysokotemperaturowymi blokami izolacyjnymi i metalową płytą montażową.
Ten kompletny zespół pomaga uprościć instalację i wymianę.

Dostosowane komponenty mogą obejmować:

• Grubość bloku izolacyjnego

• Wymiary bloku izolacyjnego

• Rozmiar płyty podstawowej

• Grubość płyty podstawy

• Ilość otworów montażowych

• Pozycje otworów montażowych

• Rozstaw rur

• Konstrukcja nośna


W przypadku konstruktorów pieców i projektów wymiany, FH® Alloy może zapewnić kompletny zespół, a nie tylko dostarczać gołą rurę promiennikową.

Pośrednie ogrzewanie piecowe
Rury promiennikowe w kształcie litery U znajdują szerokie zastosowanie w piecach przemysłowych, gdzie źródło ciepła lub gazy spalinowe powinny być oddzielone od komory roboczej pieca.
Ciepło wytworzone wewnątrz rury jest przenoszone przez ściankę rury i wypromieniowywane w kierunku wsadu pieca.

Ten układ ogrzewania może pomóc w zapewnieniu:

• Kontrolowana atmosfera pieca

• Ograniczony bezpośredni kontakt z płomieniem

• Stabilna dystrybucja ciepła

• Bardziej jednolita temperatura pieca

• Niezawodna, ciągła wydajność grzewcza


Typowe zastosowania
Rury promiennikowe HU w kształcie litery U mogą być stosowane w:

• Piece do obróbki cieplnej

• Piece do wyżarzania

• Piece hartownicze

• Piece do hartowania

• Piece do nawęglania

• Piece ciągłe

• Piece z trzonem rolkowym

• Piece z atmosferą ochronną

• Linie do obróbki stali

• Przemysłowe urządzenia grzewcze


Ta specyfikacja jest szczególnie odpowiednia dla systemów wymagających długich rur promiennikowych w kształcie litery U o dużej średnicy do pośredniego ogrzewania w wysokiej temperaturze.

Proces produkcyjny
W zależności od rysunku technicznego proces produkcyjny może obejmować:

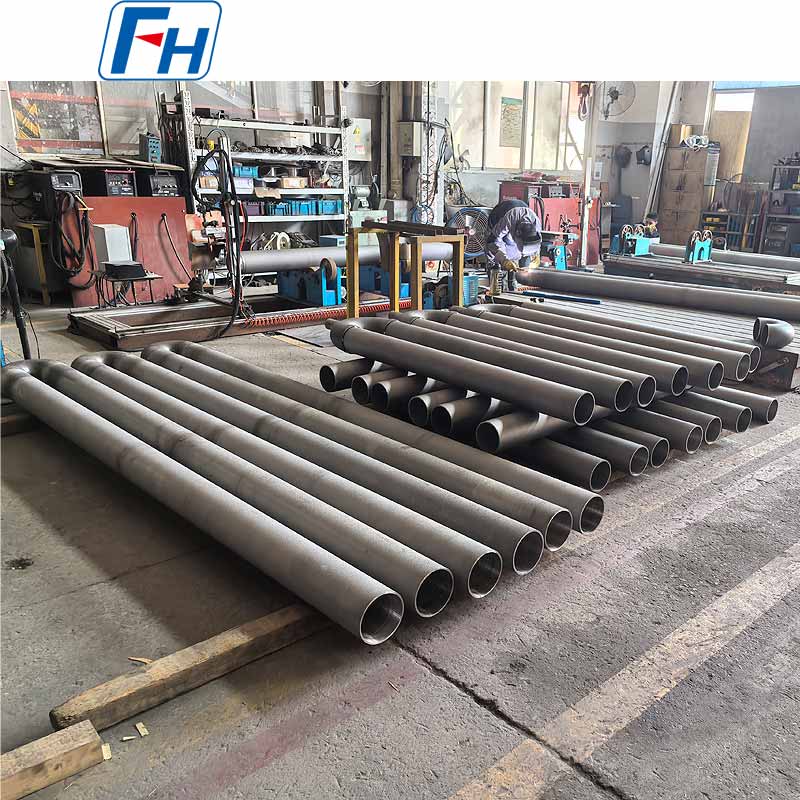

Przygotowanie materiału → Produkcja rur → Wygięcie w kształcie litery U / Wykonanie kolanka → Montaż → Spawanie → Obróbka skrawaniem → Wykonanie płyty montażowej → Montaż izolacji → Kontrola wymiarowa → Kontrola końcowa

Kluczowe kontrole produkcji obejmują:

• Średnica zewnętrzna i wewnętrzna

• Grubość ścianki

• Prostość rury

• Odległość od środka

• Geometria zgięcia

• Jakość spawania

• Wymiary całkowite

• Wyrównanie płyty montażowej

• Pasuje zespół izolacji


Dokładna kontrola wymiarów jest szczególnie ważna w przypadku rury promiennikowej o długości 2154,24 mm, ponieważ wyrównanie instalacji ma bezpośredni wpływ na montaż pieca i wydajność serwisową.

Kluczowe zalety produktu
HU Stop żaroodporny
Zaprojektowane z myślą o wymagających środowiskach pieców przemysłowych.
Duża średnica Ø152,4 mm
Zapewnia znaczną promiennikową powierzchnię grzewczą.
Długość rury 2154,24 mm
Nadaje się do dużych instalacji pieców przemysłowych.
Nominalna grubość ścianki 4,8 mm
Obliczono na podstawie podanej średnicy zewnętrznej Ø152,4 mm i średnicy wewnętrznej Ø142,8 mm.
Kompletna dostawa montażowa
Dostępne z blokami izolacyjnymi, płytami podstawowymi i elementami montażowymi.
Inżynieria niestandardowa
Odległość od środka, promień zgięcia, konstrukcję montażową i inne wymiary można dostosować.
Produkcja zastępcza
Istniejące zespoły rur promiennikowych można odtworzyć zgodnie z rysunkami, próbkami lub zmierzonymi wymiarami.

Kontrola jakości
W zależności od wymagań projektu kontrola może obejmować:

• Weryfikacja materiału

• Kontrola składu chemicznego

• Kontrola średnicy zewnętrznej

• Kontrola średnicy wewnętrznej

• Grubość ścianki measurement

• Kontrola długości całkowitej

• Kontrola odległości od środka

• Geometria zgięcia inspection

• Kontrola spoiny

• Kontrola płyty montażowej

• Kontrola montażu końcowego


Dodatkowe wymagania dotyczące kontroli można uzgodnić przed produkcją.

Dlaczego warto wybrać stop FH®?
FH® Alloy specjalizuje się w niestandardowych komponentach ze stopów żaroodpornych do pieców przemysłowych i urządzeń do obróbki cieplnej.

Nasza oferta rur promiennikowych obejmuje:

• Rury promiennikowe HU w kształcie litery U

• Rury promieniujące Cr25Ni35 w kształcie litery U

• Promienniki typu P

• Promienniki typu I

• Proste rurki promieniujące

• Rury promiennikowe opalane gazem

• Rury promiennikowe o specjalnym kształcie

• Niestandardowe zespoły rur promiennikowych


Produkujemy również walce piecowe, rury odlewane odśrodkowo, osprzęt do obróbki cieplnej, tace piecowe, kosze piecowe i inne niestandardowe elementy pieców.

Poproś o wycenę
W celu dokładnej wyceny prosimy o podanie:

1. Rysunek techniczny

2. Stopień materiału

3. Średnica zewnętrzna

4. Średnica wewnętrzna lub grubość ścianki

5. Długość całkowita

6. Odległość od środka

7. Promień zagięcia w kształcie litery U

8. Wymiary płyty montażowej

9. Temperatura robocza

10. Atmosfera pieca

11. Wymagana ilość


Wyślij swój rysunek lub istniejące specyfikacje rur promiennikowych do FH® Alloy w celu przeglądu technicznego i wyceny.

Często zadawane pytania
P1: Czy możesz wyprodukować rury promiennikowe w kształcie litery U o średnicy 152,4 × 142,8 × 2154,24 mm?
Tak. FH® Alloy może wyprodukować rurę promiennikową HU o tej specyfikacji, a także może dostosować wymiary do projektu pieca.

P2: Jaka jest grubość ściany?
W oparciu o średnicę zewnętrzną Ø152,4 mm i średnicę wewnętrzną Ø142,8 mm, nominalna grubość ścianki promieniowej wynosi 4,8 mm.

P3: Czy można dostosować odległość środkową?
Tak. Odległość od środka, promień zgięcia, długość prostych nóg, wysokość całkowitą i wymiary montażowe można dostosować.

P4: Czy możesz dostarczyć bloki izolacyjne i podstawę montażową?
Tak. Rura promiennikowa może być dostarczona jako kompletny zestaw z dostosowanymi do indywidualnych potrzeb blokami izolacyjnymi, płytami montażowymi i powiązanymi elementami instalacyjnymi.

P5: Czy HU można zastąpić innym stopem żaroodpornym?
Tak. Materiał można wybrać w zależności od temperatury roboczej, atmosfery pieca, warunków cykli termicznych i oczekiwanej żywotności.

P6: Czy możesz wyprodukować zamienne lampy promiennikowe?
Tak. Istniejące rury promiennikowe można odtworzyć na podstawie rysunków technicznych, próbek, fotografii lub zmierzonych wymiarów.
